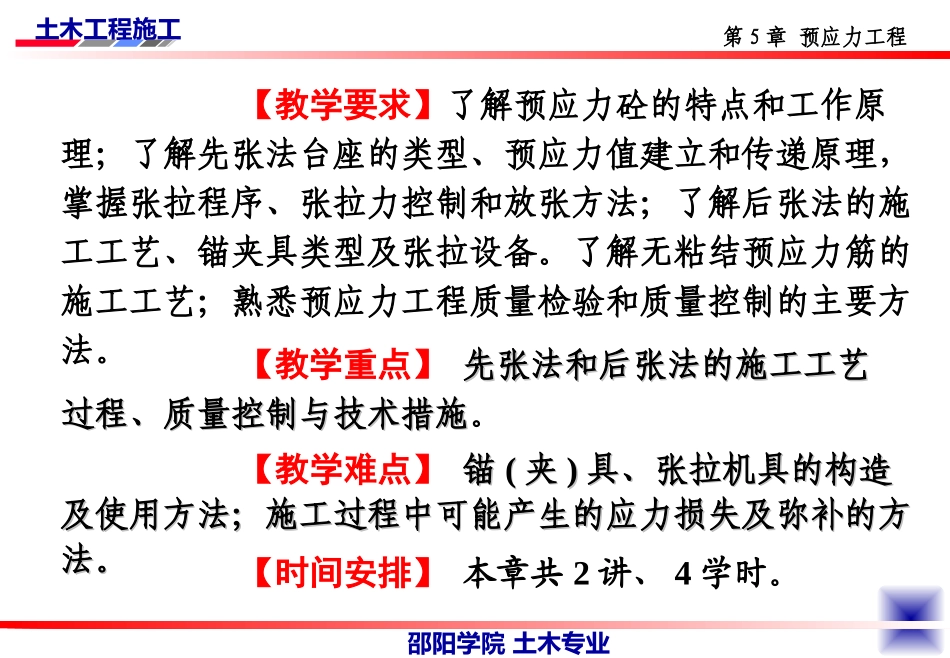

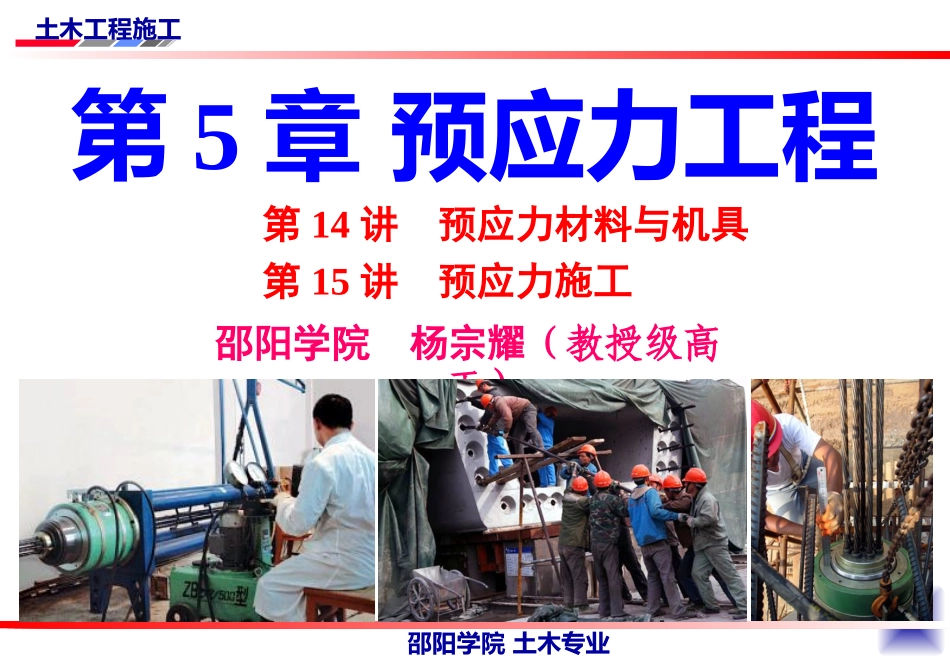

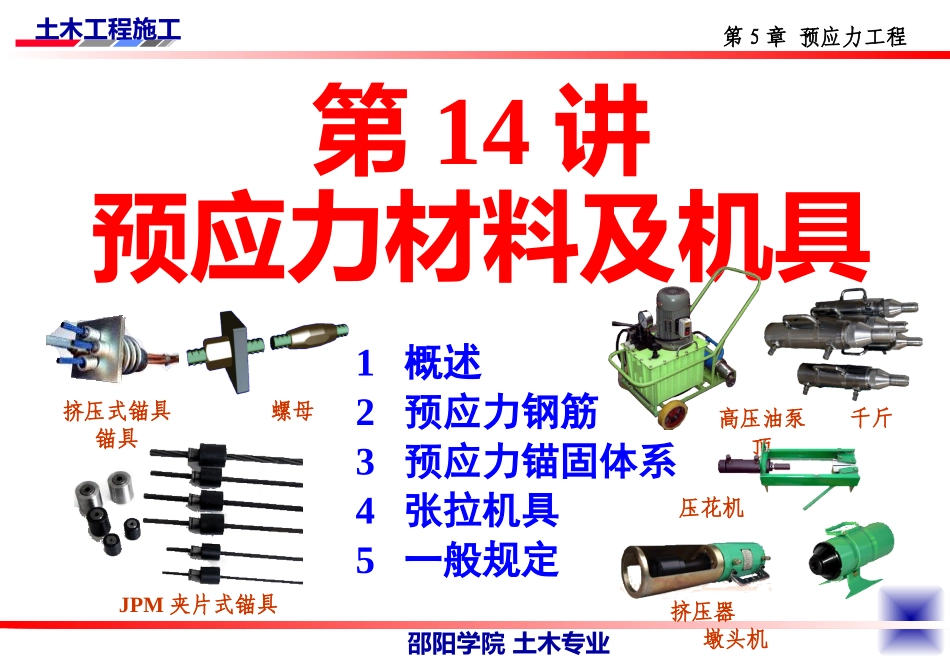

土木工程施工邵阳学院土木专业第5章预应力工程第14讲预应力材料与机具第15讲预应力施工邵阳学院杨宗耀（教授级高工）土木工程施工邵阳学院土木专业第5章预应力工程【教学要求】了解预应力砼的特点和工作原理；了解先张法台座的类型、预应力值建立和传递原理，掌握张拉程序、张拉力控制和放张方法；了解后张法的施工工艺、锚夹具类型及张拉设备。了解无粘结预应力筋的施工工艺；熟悉预应力工程质量检验和质量控制的主要方法。【教学重点】先张法和后张法的施工工艺先张法和后张法的施工工艺过程、质量控制与技术措施过程、质量控制与技术措施。【教学难点】锚锚((夹夹))具、张拉机具的构造具、张拉机具的构造及使用方法；施工过程中可能产生的应力损失及弥补的方及使用方法；施工过程中可能产生的应力损失及弥补的方法。法。【时间安排】本章共2讲、4学时。土木工程施工邵阳学院土木专业第14讲预应力材料及机具第5章预应力工程1概述2预应力钢筋3预应力锚固体系4张拉机具5一般规定挤压器墩头机高压油泵千斤顶JPM夹片式锚具挤压式锚具螺母锚具压花机土木工程施工邵阳学院土木专业1概述普通钢筋砼构件的抗拉极限应变只有0.1--0.15×10-3。构件砼受拉开裂时，受拉钢筋的应力仅达1/4--1/3，钢筋的抗拉强度未能充分发挥。1.1预应力砼工作原理预应力砼是在构件承受外荷载前，预先在构件的受拉区对砼施加预压应力。使用阶段的构件在外荷载作用下产生拉应力时，先要抵消预压应力，这就推迟了砼裂缝的出现并限制了裂缝的开展，从而提高构件的抗裂度和刚度。第14讲预应力材料与机具共63页第1页土木工程施工邵阳学院土木专业1.2建立预压应力的方法是通过对受拉区的预应力钢筋进行张拉、锚固、放松，借助预应力钢筋的弹性回缩，使受拉区砼事先获得预压应力来实现的。1概述砼箱梁中的预应力筋T梁中的预应力钢丝束共63页第2页土木工程施工邵阳学院土木专业预应力砼的种类按预应力大小分按施加预应力方式分按预应力筋的粘结状态分按施工方式分全预应力砼先张法预应力砼后张法预应力砼自应力砼有粘结预应力砼无粘结预应力砼预制预应力砼部份预应力砼现浇预应力砼叠合预应力砼1概述共63页第3页土木工程施工邵阳学院土木专业1.3预应力砼的优缺点⑴有效利用高强钢材；⑵减小结构构件的截面尺寸、自重，能增大结构构件跨度，降低结构构件占用空间；⑶提高使用荷载下结构的抗裂性和刚度；⑷质量好、降低工程造价、结构耐久性好；⑸技术含量高、操作要求严，需要增添专用设备。1概述共63页第4页土木工程施工邵阳学院土木专业1.4预应力工艺的应用1.4.1先张法的应用先张法主要应用于房屋建筑中的空心板、多孔板、槽形板、双T板、V形折板、托梁、檩条、槽瓦、屋面梁等；道路桥梁工程中的轨枕、桥面空心板、简支梁等。在基础工程中应用的预应力方桩及管桩等。1概述预应力双T板桥面预应力空心板预应力方桩共63页第5页土木工程施工邵阳学院土木专业1.4.2后张法的应用后张法不但用于房屋建筑中的吊车梁、屋面梁、屋架，桥梁中的T形梁、箱形梁等构件，且在大跨度的现浇结构及空间结构中的应用也日趋成熟；在特种结构如塔体的竖向预应力、筒体的环向预应力也有突破，尤其为桥梁工程的悬索结构、斜拉结构提供了丰富的发展空间。1.4预应力工艺的应用预应力箱梁竖向预应力斜拉索张拉共63页第6页土木工程施工邵阳学院土木专业2预应力钢筋预应力钢筋宜采用螺旋肋钢丝、刻痕钢丝和低松驰钢铰线，也可采用热处理钢筋。预应力钢筋是指在预应力结构中用于建立预加应力的单根或成束的预应力钢丝、钢绞线或钢筋等。冷拔低碳钢丝和冷拉钢筋由于存在残余应力、屈强比低，已逐渐为螺旋肋钢丝、刻痕钢丝或1×3钢绞线所取代，不再作为预应力钢筋使用。第14讲预应力材料与机具共63页第7页土木工程施工邵阳学院土木专业2.1预应力钢丝螺旋肋钢丝是通过专用拔丝模冷拔使钢丝表面沿长度方向产生规则间隔肋条的钢丝。直径为4～9mm，标准抗拉强度1570～1770N/mm2。螺旋肋能增加与砼的握裹力，可用于先张法构件。2.1.1螺旋肋钢丝螺旋肋钢丝外形螺旋肋钢丝近照2预应力钢筋共63页第8页土木工程施工邵阳学院土木专业2.1.2刻痕钢丝刻痕钢丝是用冷...
