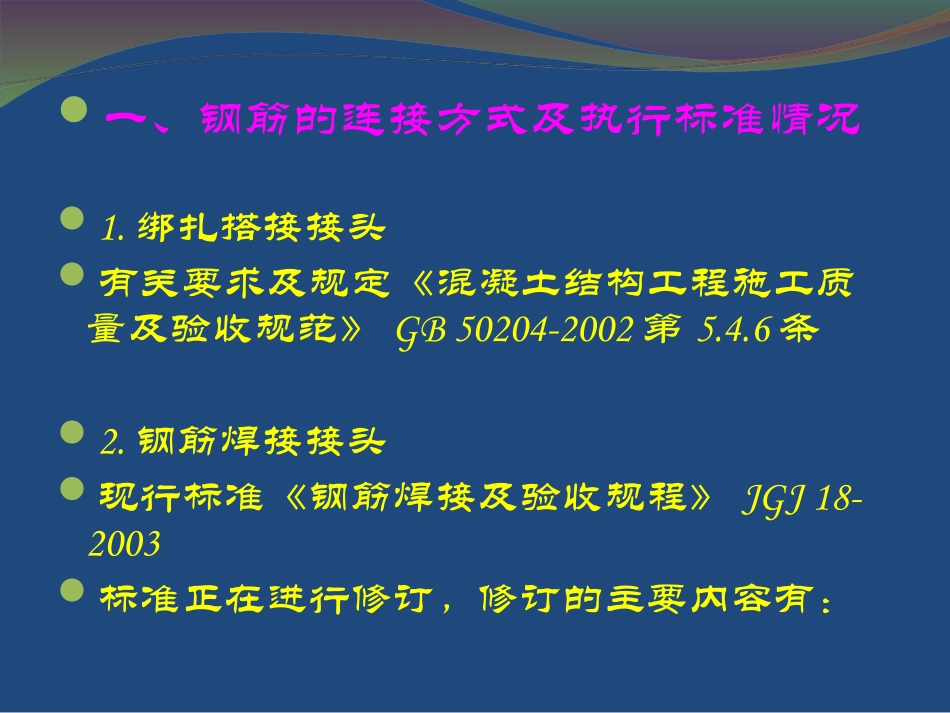

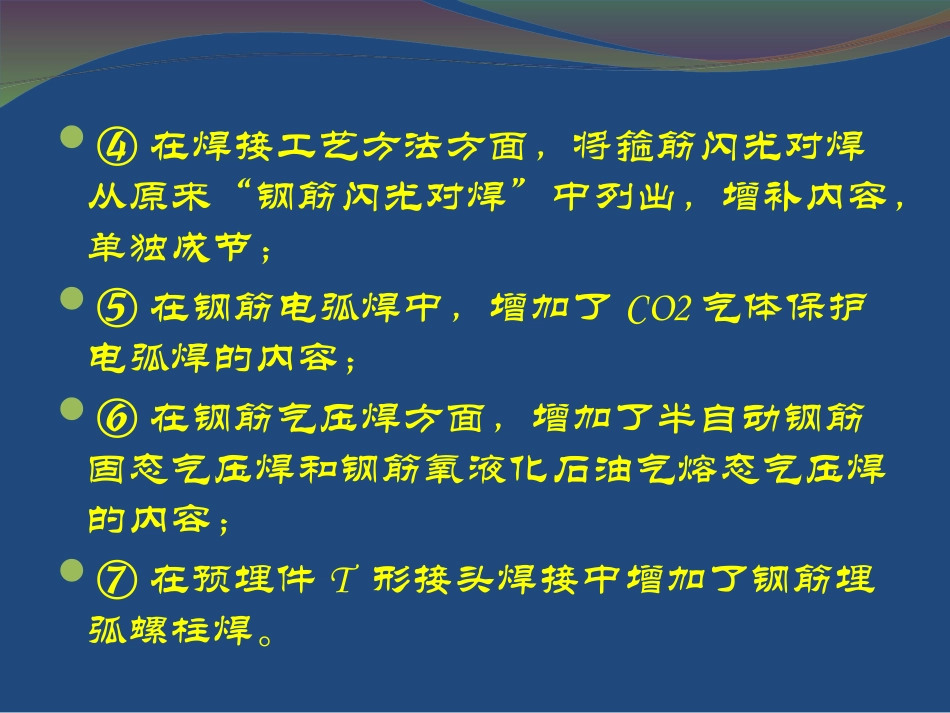

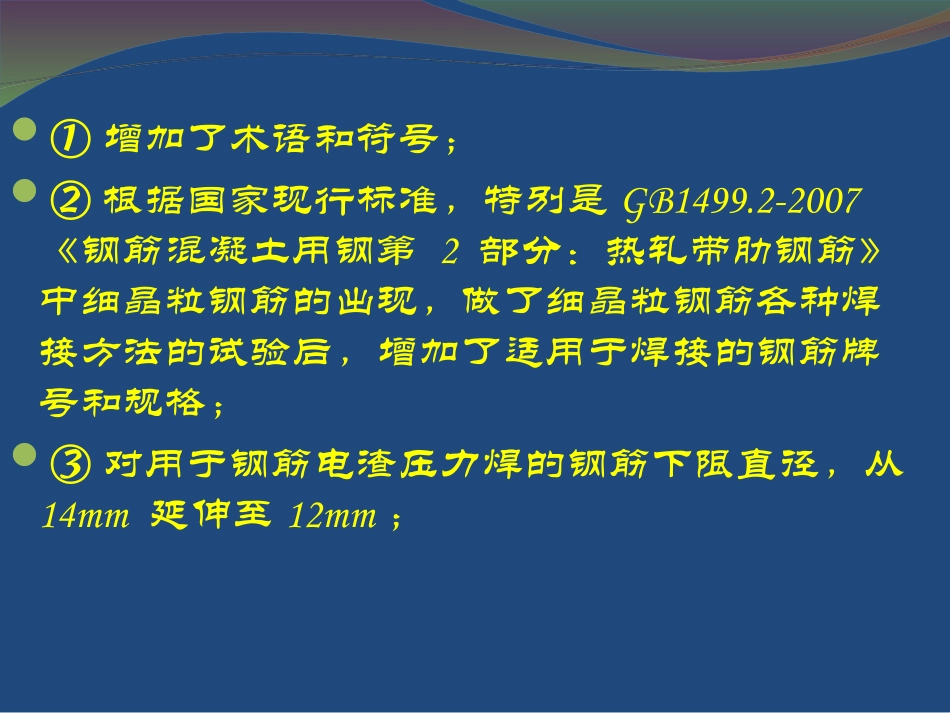

一、钢筋的连接方式及执行标准情况1.绑扎搭接接头有关要求及规定《混凝土结构工程施工质量及验收规范》GB50204-2002第5.4.6条2.钢筋焊接接头现行标准《钢筋焊接及验收规程》JGJ18-2003标准正在进行修订，修订的主要内容有：①增加了术语和符号；②根据国家现行标准，特别是GB1499.2-2007《钢筋混凝土用钢第2部分：热轧带肋钢筋》中细晶粒钢筋的出现，做了细晶粒钢筋各种焊接方法的试验后，增加了适用于焊接的钢筋牌号和规格；③对用于钢筋电渣压力焊的钢筋下限直径，从14mm延伸至12mm；④在焊接工艺方法方面，将箍筋闪光对焊从原来“钢筋闪光对焊”中列出，增补内容，单独成节；⑤在钢筋电弧焊中，增加了CO2气体保护电弧焊的内容；⑥在钢筋气压焊方面，增加了半自动钢筋固态气压焊和钢筋氧液化石油气熔态气压焊的内容；⑦在预埋件T形接头焊接中增加了钢筋埋弧螺柱焊。钢筋氧液化石油气熔态气压焊：钢筋气压焊的基本原理是采用氧-燃料气体火焰将两钢筋对接处进行加热,使其达到塑性温度(约1250℃)或熔化温度(1540℃以上)加压完成的一种压焊方法。达到塑性温度的称为固态气压焊,即闭式气压焊;达到熔化温度的称为熔态气压焊,即开式气压焊。螺柱焊：将螺柱一端与板件(或管件)表面接触并通电引弧，待接触面熔化后，给螺柱一定压力完成焊接的方法。钢筋埋弧螺柱焊：它是将螺柱焊与埋弧焊很好结合,经试验研究而发明的一种新技术。其基本原理是,采用螺柱焊焊枪将钢筋夹紧,顶压在钢板上,利用螺柱焊机输出强电流,熔化钢筋和钢板在焊剂层下形成熔池,加压完成一种压焊接头。3.钢筋机械接头新标准编号：《钢筋机械连接技术规程》JGJ107-2010实施时间：2010年10月1日标准性质：行业标准本规程修订的主要技术内容是：1．是在《钢筋机械连接通用技术规程》JGJ107-2003的基础上修订的，将原行业标准《带肋钢筋套筒挤压连接技术规程》JGJ108-96、《钢筋锥螺纹接头技术规程》JGJ109-96中有关接头的加工与安装等专门要求纳入本规程，同时纳入了镦粗直螺纹钢筋接头和滚轧直螺纹钢筋接头的现场加工和安装要求；2．修改了不同等级钢筋机械接头的性能要求及其应用范围；3．用残余变形代替非弹性变形作为接头的变形性能指标；4．补充了型式检验报告的时效规定和型式检验中对接头试件的制作要求；5．现场工艺检验中增加了测定接头残余变形的要求，修改了抗拉强度检验的合格标准；6．增加了型式检验与现场检验试验方法的耍求；7．修改了接头疲劳性能相关要求。二、《钢筋混凝土施工验收规范》对钢筋连接的有关规定1、绑扎搭接同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。钢筋绑扎搭接接头连接区段的长度为1.3ll（ll为搭接长度）。同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：1）对梁类、板类及墙类构件，不宜大于25%；2）对柱类构件，不宜大于50%；3）当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于50%；对其他构件，可根据实际情况放宽。2、机械连接接头或焊接接头当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d（d为纵向受力钢筋的较大直径）且不小于500mm。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：1）在受拉区不宜大于50%；2）接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50%；3）直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%。三、钢筋机械连接技术规程（一）总则1、为在混凝土结构工程中使用钢筋机械连接做到安全适用、技术先进、经济合理、确保质量，制定本规程。规程制定的目的是：对房屋建筑和一般构筑物中钢筋的各种机械连接接头的设计原则、性能等级、质量要求、应用范围以及检验...
