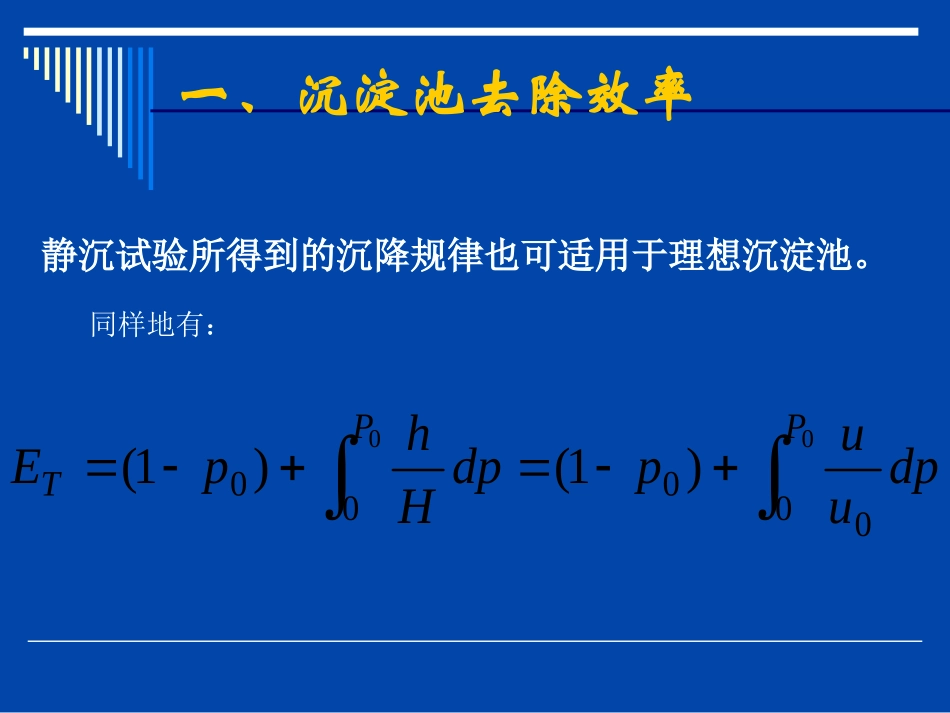

水污染控制技术(上)环境学院田晴第一章沉砂池的设计同样地有：0000000)1()1(PPTdpuupdpHhpE静沉试验所得到的沉降规律也可适用于理想沉淀池。一、沉淀池去除效率二、表面负荷q0AQBLVBHLuHtHu0三、实际沉淀池∵在实际沉淀池，理想沉淀池的假设是不存在的，颗粒的运动是不规则运动。0)75.11~25.11(uq0)0.2~5.1(tt①q0在数值上等于最小沉降速度；②q0↓，ET↑；③在离散型沉降中，当处理水量为定值时，处理效率ET仅是沉降区表面积的函数，而与水深无关。A↑，q0↓，则ET↑。入流区出流区污泥区絮凝沉降颗粒运动轨迹但是，为保守起见，沉降效率依然按照：进行计算。0000)1(PTdpuupE沉砂池的作用从污水中去除砂子、煤渣、杂粒（蛋壳、骨屑、食物残渣）、石子等密度较大的无机颗粒，以免这些杂质影响后续处理构筑物的正常运行沉砂池的位置格栅后，初沉池或调节池前。back沉砂池的几种形式平流式、竖流式、曝气沉砂池、旋流式沉砂池等沉砂池设计成去除粒径>0.2mm以上的全部颗粒平流式沉沙池污水在池内的最大流速为0.3m/s，最小流速为0.15m/s；最大流量时，污水在池内的停留时间不少于30s，一般为30~60s；有效水深应不大于1.2m，一般采用0.25~1.0m，池宽不小于0.6m；池底坡度一般为0.01~0.02，当设置除砂设备时，可根据除砂设备的要求，考虑池底形状。平流式沉砂池的系统参数–沉砂量：30m3/106m3污水，含水率60%，容重1500kg/m3；–贮砂量：以2日贮砂量计；–砂斗壁倾斜角α≥55度，排砂管直径200mm.•工艺设备•输砂泵（机械排泥）、砂水分离器、刮渣设备、行车等。平流式沉砂池的计算公式1.长度L式中：v——最大设计流量时的速度，m/s；t——最大设计流量时的停留时间,s。2.水流断面面积A式中：qvmax——最大设计流量，m3/s。vtLvqA/maxv3.池总宽度b式中：h2——设计有效水深。4.贮砂斗所需容积V式中:X——城市污水的沉砂量,一般采用30m3/(106m3污水）;T——排砂时间的间隔,d;kz——生活污水流量的总变化系数。2/hAb6zv1086400maxkTXqV5.贮砂斗个部分尺寸计算设贮砂斗底宽b1=0.5m；斗壁与水平面的倾角为60º；则贮砂斗的上口宽b2为：贮砂斗的容积V1：式中:h’3——贮砂斗高度，m；S1，S2——贮砂斗上口和下口的面积。6.贮砂室的高度h3设采用重力排砂，池底坡度i=6%，坡向砂斗，则13260tg'2bhb)('21213311SSSShV2/)'2(06.0'06.0'23233bbLhlhh7.池总高度h式中:h1——超高，m；h2——有效水深,m;h3——贮砂斗高度,m。8.核算最小流速vmin式中:qvmin——设计最小流量，m3/s；n1——最小流量时工作的沉砂池数目;Amin——最小流量时沉砂池中的水流断面面积，m2。321hhhhmin1minvmin/Anqv沉砂中含有机物的量低于5%；由于池中设有曝气设备，它还具有预曝气、脱臭、防止污水厌氧分解、除泡以及加速污水中油类的分离等作用。曝气沉砂池曝气作用：a.使污染物相互摩擦，利于颗粒表面有机物去除，利于颗粒混合絮凝；b预曝气，预充氧，防止污水腐化曝气沉砂池是一个长形渠道，沿渠道壁一侧的整个长度上，距池底约60~90cm处设置曝气装置；在池底设置沉砂斗，池底有i=0.01~0.05的坡度，以保证砂粒滑入砂槽；为了使曝气能起到池内回流作用，在必要时可在设置曝气装置的一侧装设挡板。曝气沉砂池的构造：曝气沉砂池实景曝气沉沙池曝气沉砂池的设计（课本第28）水平流速v:0.08~0.12m/s;停留时间t停留：4~6min;有效水深h2:2~3m;曝气量的变化可改变水流的流型，控制处理效果，根据废水水质变化范围选择合理的风量、风压，具体风量选择参见课本28~29页。曝气沉砂池多采用穿孔管曝气，孔径为2.5~6.0mm，距池底约为0.6~0.9m，并应有调节阀门。曝气沉砂池的形状应尽可能不产生偏流和死角，在砂槽上方宜安装纵向挡板，进出口布置，应防止产生短流。Vertexgritchamber(旋流沉砂池)
