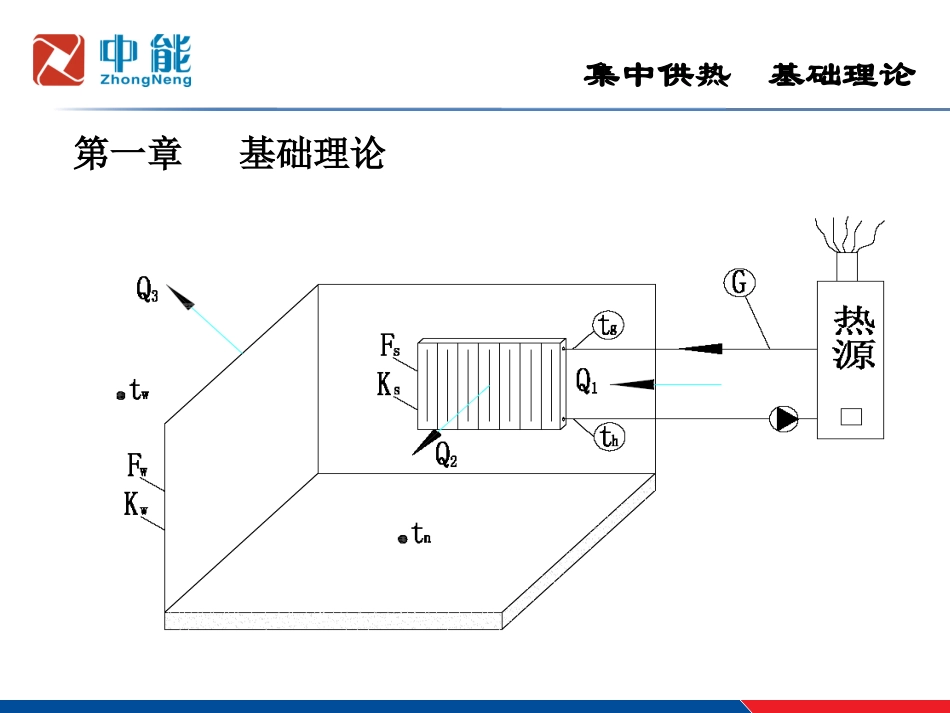

集中供热基本知识第一章基础理论集中供热基础理论一．供暖热负荷热负荷概算公式:Qf=q×A/1000式中，Qf——供暖设计总热负荷，KW；A——供暖建筑物的建筑面积，m2；q——供暖建筑面积概算热指标，W/m2；指每一平方米供暖建筑面积的设计热负荷。二．供热管网输送热量管网输送热量公式:Qg=GxCpx(tg–th)式中，Qg——管网输送热量，KW；G——管网流量，t/h；Cp——流体比热容，流体为水时，Cp=1.163。tg——供热管网的供水温度，℃；th——供热管网的回水温度，℃；集中供热基础理论三．换热器换热量换热器换热量公式:Q1=k×F×tm/1000△式中，Qh——换热器换热量，KW；k——换热器传热系数，W/(m2.℃)F——换热器有效换热面积，m2；△tm—热侧（一次侧）流体与冷侧（二次侧）流体计算对数温差℃;四．室内散热设备散热量Q3=KS×AS×t/1000△式中QS——室内散热设备散热量，KW；KS——室内散热设备传热系数，W/(m2.℃)F——室内散热设备换热面积，m2；△t—载热流体平均温度与室内温度差℃;t=△（tg+th)/2-tn根据热平衡原则：Qf=Qg=Qh=Qs集中供热基础理论S——管段的阻力特性系数，它的物理意义是通过单位流量管道（或管网）阻力的变化。当视水的密度ρ（kg/m3）为常数时，则S值只是管道直径、长度、绝对粗糙度的函数，即S的大小只取决于管道的结构。也就是说，对于一定的管网，其阻力特性系数也固定不变。1.管网阻力特性计算：①串联管段：总阻力特性系数等于各管段阻力特性系数之和，即123chSsss说明：在串联管段中，串联管段愈多，总阻力特性系数值愈大，各串联管段流量相等，总压降为各管段压降之和。五．管网阻力特性流体在管道中流动必须克服管道阻力，流体产生一定的压力损失。流体在管道中的压力损失与管道粗细、管网布置形式和流体的流动速度（流量）有关，基本关系如下：ΔH=R×(L+Ld)=S×G2；mH2OΔH——以mH2O为单位的管段压降；G——管段的体积流量，m3/h；集中供热基础理论说明：在并联管段中，各并联管段的压降Δpi与总压降相等，即Δp=Δpi。当并联管段的阻力特性系数值增大时，总阻力特性系数值也增大，反之亦然。1231111bSsss②并联管段：总阻力特性系数的平方根倒数等于各管段阻力特性系数的平方根倒数之和，即2.管网阻力特性线①不同阻力特性系数的阻力特性曲线图1-1管网阻力特性曲线图1-3并联管网阻力特性曲线图1-2串联管网阻力特性曲线集中供热基础理论五．离心水泵特性1.水泵的特性：水泵样本给出的基本参数：流量Q，扬程H，效率η，必需汽蚀余量NPSH等，这些参数表示水泵性能是由泵厂以常温清水为介质通过试验测得的值。离心水泵特性如图1-4所示。1）.流量Q：泵的流量是单位时间内泵排出口所输出的液体量。2）.扬程：泵的扬程H是指单位重量液体通过泵获得的能量增量（Pa或m柱）。泵样本给出的扬程是以水为基准得出的，在任何条件下泵的扬程与流体的密度无关。而压力与密度有关。②串联管网阻力特性曲线③并联管网阻力特性曲线图1-4水泵特性曲线集中供热基础理论3）.功率和效率：：①有效功率：单位时间内对液体所作的功，其计算公式（特兰跟定律）如下：No=QHγ/3672.水泵流量G、扬程H、功率N和叶片转速n之间的关系：②效率：泵效率是指泵的有效功率No和泵轴功率N之比，其公式如下所示：η=No/Nx100％③轴功率：由电机传给泵的功率，其公式如下所示：N=QHγ/(367xη)4）.汽蚀余量（NPSH）：又称为净正吸入头，是指在泵进口处单位重量液体所具有的超过汽化压力的富裕能量。集中供热基础理论3.水泵工作点：水泵最佳区段并不就是水泵实际工作点。水泵实际工作点，除与水泵本身的性能曲线有关外，还与水泵连接的管网阻力特性有关。确定水泵工作点最常用的一种方法是作图法。在图上绘制水泵工作特性曲线H-G和管网阻力特性曲线ΔH-G，其交点即为水泵实际工作点。在供暖系统中，循环水泵可以多台并联运行，也可以多台串联运行。水泵工作点的求法，是先作出水泵的（并联或串联）综合特性曲线，再与管网阻力特性曲线相交。从图1-5,6可看出，无论水泵是并联或串联运行，水泵的流量、扬程都将增加。但并联运行主要是增加流量，串联运行主要是提高扬程...
