陶瓷室内材料VIP免费

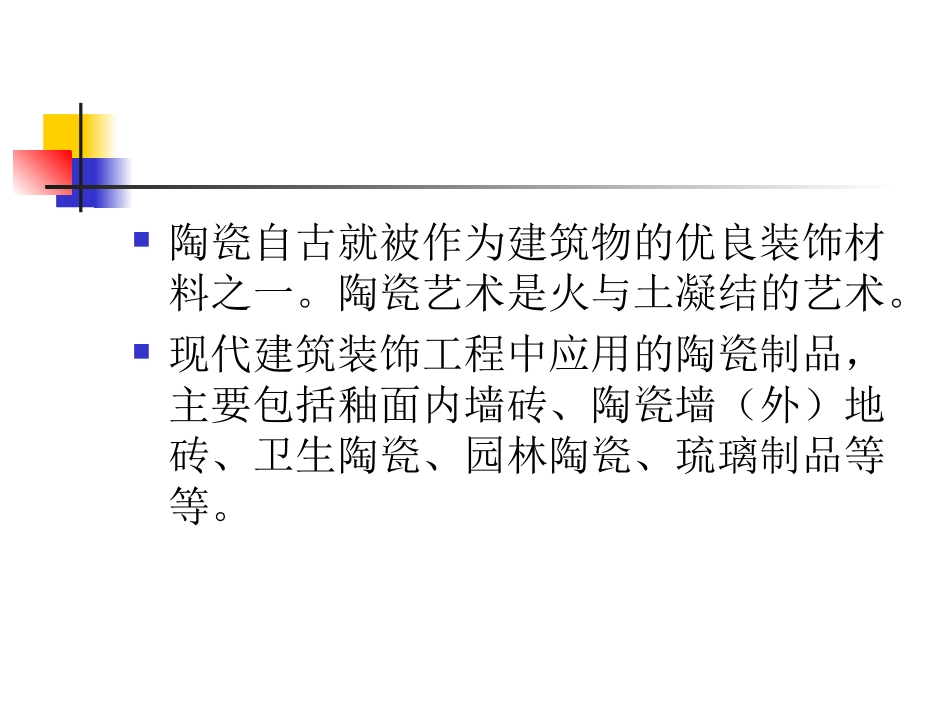

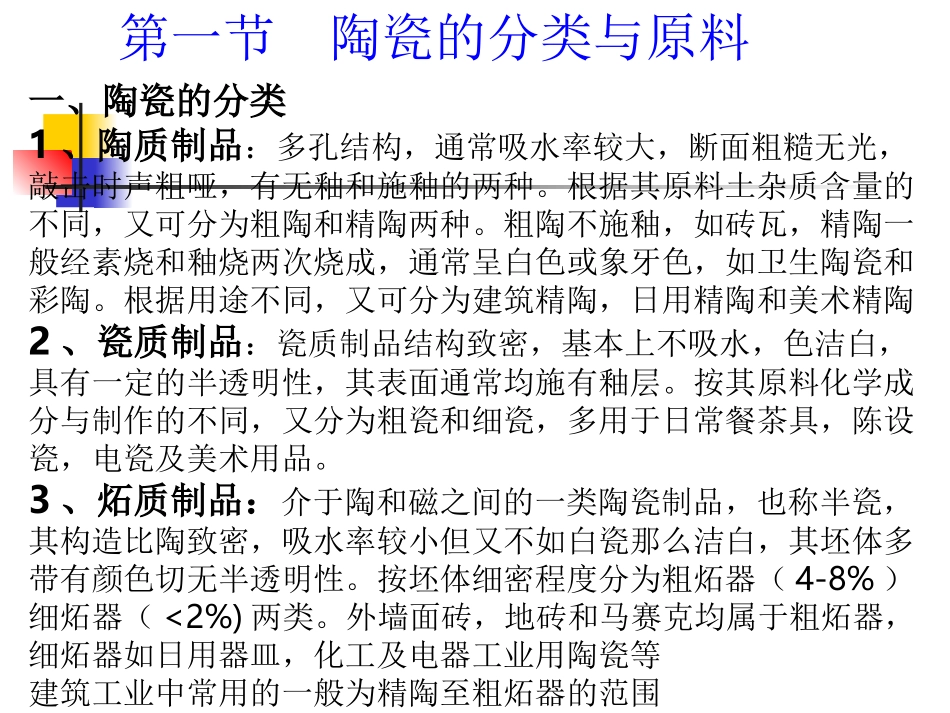

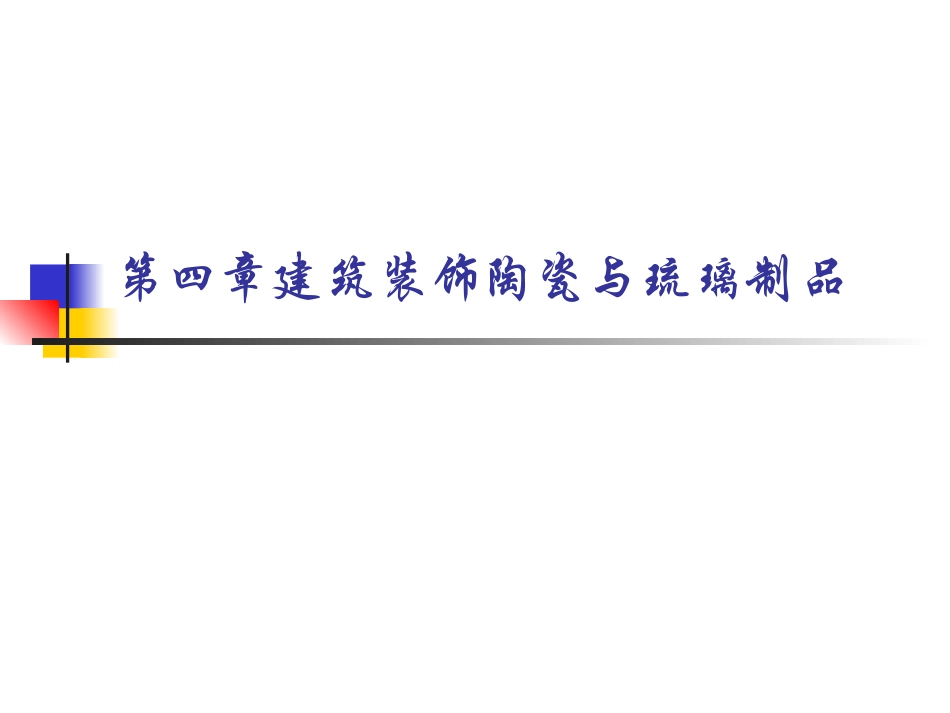

第四章建筑装饰陶瓷与琉璃制品陶瓷自古就被作为建筑物的优良装饰材料之一。陶瓷艺术是火与土凝结的艺术。现代建筑装饰工程中应用的陶瓷制品，主要包括釉面内墙砖、陶瓷墙（外）地砖、卫生陶瓷、园林陶瓷、琉璃制品等等。第一节陶瓷的分类与原料一、陶瓷的分类1、陶质制品：多孔结构，通常吸水率较大，断面粗糙无光，敲击时声粗哑，有无釉和施釉的两种。根据其原料土杂质含量的不同，又可分为粗陶和精陶两种。粗陶不施釉，如砖瓦，精陶一般经素烧和釉烧两次烧成，通常呈白色或象牙色，如卫生陶瓷和彩陶。根据用途不同，又可分为建筑精陶，日用精陶和美术精陶2、瓷质制品：瓷质制品结构致密，基本上不吸水，色洁白，具有一定的半透明性，其表面通常均施有釉层。按其原料化学成分与制作的不同，又分为粗瓷和细瓷，多用于日常餐茶具，陈设瓷，电瓷及美术用品。3、炻质制品：介于陶和磁之间的一类陶瓷制品，也称半瓷，其构造比陶致密，吸水率较小但又不如白瓷那么洁白，其坯体多带有颜色切无半透明性。按坯体细密程度分为粗炻器（4-8%）细炻器（<2%)两类。外墙面砖，地砖和马赛克均属于粗炻器，细炻器如日用器皿，化工及电器工业用陶瓷等建筑工业中常用的一般为精陶至粗炻器的范围二、陶瓷原料土（一）粘土的组成：多种矿物的混合体（二）粘土的分类：高岭土，易熔粘土，难熔粘土，耐火粘土。（三）粘土的特性：可塑性；收缩性；烧结性陶瓷的生产原料坯料制备成型干燥成品釉烧施釉素烧烧成施釉第三节陶瓷制品的表面装饰１、釉的作用釉层厚度约为１２０～１４０微米。釉可赋予陶瓷制品平滑光亮的表面，增加陶瓷制品的美感，保护釉下装饰图案，掩盖坯体的颜色和缺陷，提高陶瓷制品的机械强度、抗渗性、耐腐蚀性、抗沾污性、易洁性。２、釉的分类分类方法种类按坯体种类瓷器釉、炻器釉、陶器釉按化学成分长石釉、石灰釉、滑石釉、混合釉、铅釉、硼釉、铅硼釉、食盐釉、土釉按烧成温度低温釉（１０００度以下）、中温釉（１１００～１３００）、高温釉（１３００度以上）按制备方法生料釉、熔块釉按外表特征透明釉、乳浊釉、有色釉、光亮釉、无光釉、结晶釉、砂金釉、碎纹釉、珠光釉、花釉、裂纹釉、电光釉、流动釉3、常用釉的特性（1）长石釉和石灰釉：其化学成分中Al2O3和SiO2成分较多，成熟温度在1250度以上，属高温透明釉。长石釉特点：硬度大，透明，光泽较强，有柔和感，烧成温度较宽；石灰釉的特点：弹性好，透光性好，有刚硬感，对于釉下彩的显色非常有利，但烧成范围较窄，白度较差，易产生阴黄或烟熏等缺点（2）滑石釉和混合釉滑石釉：在长石釉和石灰釉的基础上，再加入滑石配制而成，滑石的加入不仅加宽了烧成范围，而且还大大提高了白度和透明度，并不易产生发裂和烟熏等现象。但釉浆与坯体的密着力欠佳，烧后不及石灰釉光亮。混合釉：在长石——石英——高岭土中加入滑石、白云石、方解石、氧化锌等多种助熔剂组成的釉料，根据各种熔剂的特性进行调配可以获得较为满意的效果（3）生料釉和熔块釉生料釉：直接将原料制成釉浆，这些原料在调制的时候不溶于水，但在高温下能相互熔融熔块釉：在制浆前，先将部分原料熔成玻璃状物质，再用水淬成小块，然后再与其它原料混合研末成釉料。多用于精陶及某些软质瓷器（4）透明釉和乳浊釉透明釉：釉料涂于坯体表面，经高温焙烧熔融所形成的玻璃质层，能透视坯体本身颜色的釉。乳浊釉：人为地往透明釉中引入一定量的乳浊剂，使釉产生一定的细微晶粒，或细微的气泡，或残留的细晶等，这样就成为乳浊釉。分类:高温乳浊釉（卫生陶瓷）和低温乳浊釉（精陶质釉面砖）。（5）色釉：在釉料中加入着色氧化物或是他们的盐类配制而成，以使釉呈现各种色彩按烧成温度（1250度）：高温色釉（瓷和炻）和低温色釉（陶）着色机理：离子着色，胶体着色，晶体着色特点：具有一定的装饰效果，操作方便，廉价，还可遮盖不美观的坯体（6）土釉：一种天然有色粘土，经淘洗后，加入一定量的方解石或长石，经加工而制备成的一种釉料。特点：熔融温度低，光泽好，价格低廉（7）食盐釉：当焙制品烧至接近止火温度时，把食盐投入燃烧室中，在高温及烟...
