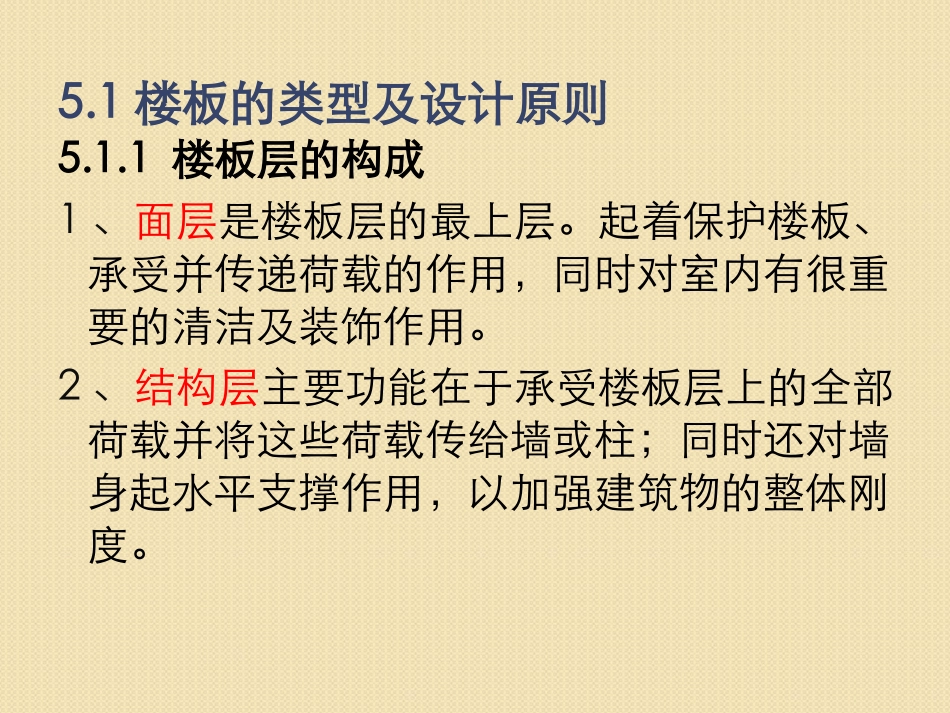

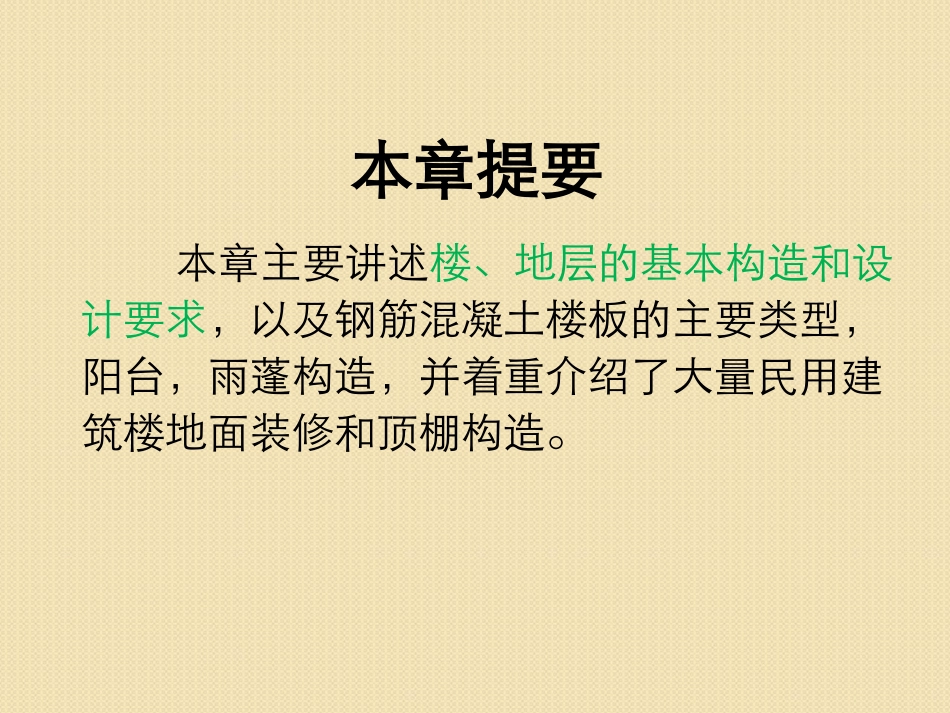

第五章楼板地面和阳台雨棚第五章楼板地面和阳台雨棚本章提要本章主要讲述楼、地层的基本构造和设计要求，以及钢筋混凝土楼板的主要类型，阳台，雨蓬构造，并着重介绍了大量民用建筑楼地面装修和顶棚构造。5.1楼板的类型及设计原则5.1.1楼板层的构成1、面层是楼板层的最上层。起着保护楼板、承受并传递荷载的作用，同时对室内有很重要的清洁及装饰作用。2、结构层主要功能在于承受楼板层上的全部荷载并将这些荷载传给墙或柱；同时还对墙身起水平支撑作用，以加强建筑物的整体刚度。3、附加层又称功能层，根据楼板层的具体要求而设置，主要作用是隔声、隔热、保温、防水、防潮、防腐蚀、防静电等。根据需要，有时和面层合二为一，有时又和吊顶合为一体。4、楼板顶棚层位于楼板层最下层，主要作用是保护楼板、安装灯具、遮挡各种水平管线，改善使用功能、装饰美化室内空间。楼板组成5.1.2楼板层的类型根据使用材料不同，楼板可分为：1.木楼板：在墙或梁支撑的木格栅上铺定木板，木格栅间设置增强稳定性的剪刀撑构成。2.钢筋混凝土楼板：由混凝土骨料现场浇注而成。3.压型钢板组合楼板：用截面为凸凹形的压型钢板与现浇钢筋混凝土面层组合形成整体性很强的一种楼板形式。1.强度和刚度要求强度要求是指楼板在自重和使用荷载作用下安全可靠，不发生任何破坏。刚度要求是指楼板在一定的荷载作用下不发生过大的变形，保证正常使用。2.隔声要求楼层和地层应具有一定的隔声能力。提高楼层隔声能力的措施有很多种，例如在楼板面铺设弹性面层，如橡胶、地毡等；在楼板下设置吊顶棚。5.1.3楼板层的设计要求3.具有一定的防火能力一般楼层和地层应有一定的蓄热性，即地面应有舒适的感觉。防火要求：楼地层应根据建筑物的等级、对防火的要求等进行设计。建筑物的耐火等级对构件的耐火极限和燃烧性能有一定的要求。4.防水、防潮要求对于厨房、厕所、卫生间等一些地面潮湿、易积水的房间，应处理好楼地层的防水、防潮问题。5.便于在楼层和地层中敷设各种管线6.经济要求一般楼地层约占建筑物总造价的20%~30%，选用楼板时应考虑就地取材和提高装配化的程度。7.具有一定的保温能力浮筑楼面5.2现浇钢筋混凝土楼板根据钢筋混凝土现浇楼板的受力和传力情况可分为板式楼板、梁板式楼板、无梁楼板和压型钢板组合楼板。5.2.1板式楼板楼板内不设置梁，将板直接搁置在墙上的楼板称为板式楼板。板有单向板、双向板和悬臂板之分。单向板：当板的长边与短边之比大于2时，板基本上沿短边方向传递荷载，这种板称为单向板，板内受力钢筋沿短边方向布置。单向板的代号如图4.3所示，用单向箭头表示。B/80，其中B代表板，80代表板厚为80mm。双向板：长边与短边之比不大于2，荷载沿双向传递，短边方向内力较大，长边方向内力较小，受力主筋平行于短边，并摆在下面。双向板的代号如图4.4所示，用双向箭头表示。B代表板，100代表厚度为100mm。适用性：板式楼板底面平整、美观、施工方便。适用于小跨度房间，如走廊、厕所和厨房等。5.2.2梁板式楼板当房间的跨度较大时，楼板承受的弯矩也较大，如仍采用板式楼板，必须增加板的厚度和板内所配置的钢筋。在这种情况下，可以在楼板内设梁，这种梁和楼板结合的楼板就称作梁板式楼板。其包括肋形楼板和井格楼板梁有主梁、次梁之分，次梁与主梁一般垂直相交，板搁置在次梁上，次梁搁置在主梁上，主梁搁置在墙或柱上，这种形式就称作肋形楼板。当房间尺寸较大，并接近正方形时，常沿两个方向布置等距离、等截面高度的梁(不分主次梁)，板为双向板，形成井格形的梁板结构，即井字楼板。纵梁和横梁同时承担着由板传递下来的荷载。所以说：井式楼板是肋梁楼板的一种特殊形式。板柱主梁次梁肋梁楼板布置图肋梁楼板透视图柱子楼板次梁主梁主梁次梁井式楼板透视图5.2.3无梁楼板无梁楼板是将板直接支承在柱和墙上，不设梁的楼板。为了增大柱的支承面积和减少板的跨度，要在柱顶加设柱帽和托板。无梁楼板楼层净空较大，顶棚平整，采光通风和卫生条件较好，适宜于活荷载较大的商店、仓库和展览馆等建筑。无梁式楼盖5.2.4压型钢板组合楼板压型钢板组合楼板是利用截面为凹凸相间的压型钢板做衬板与...
