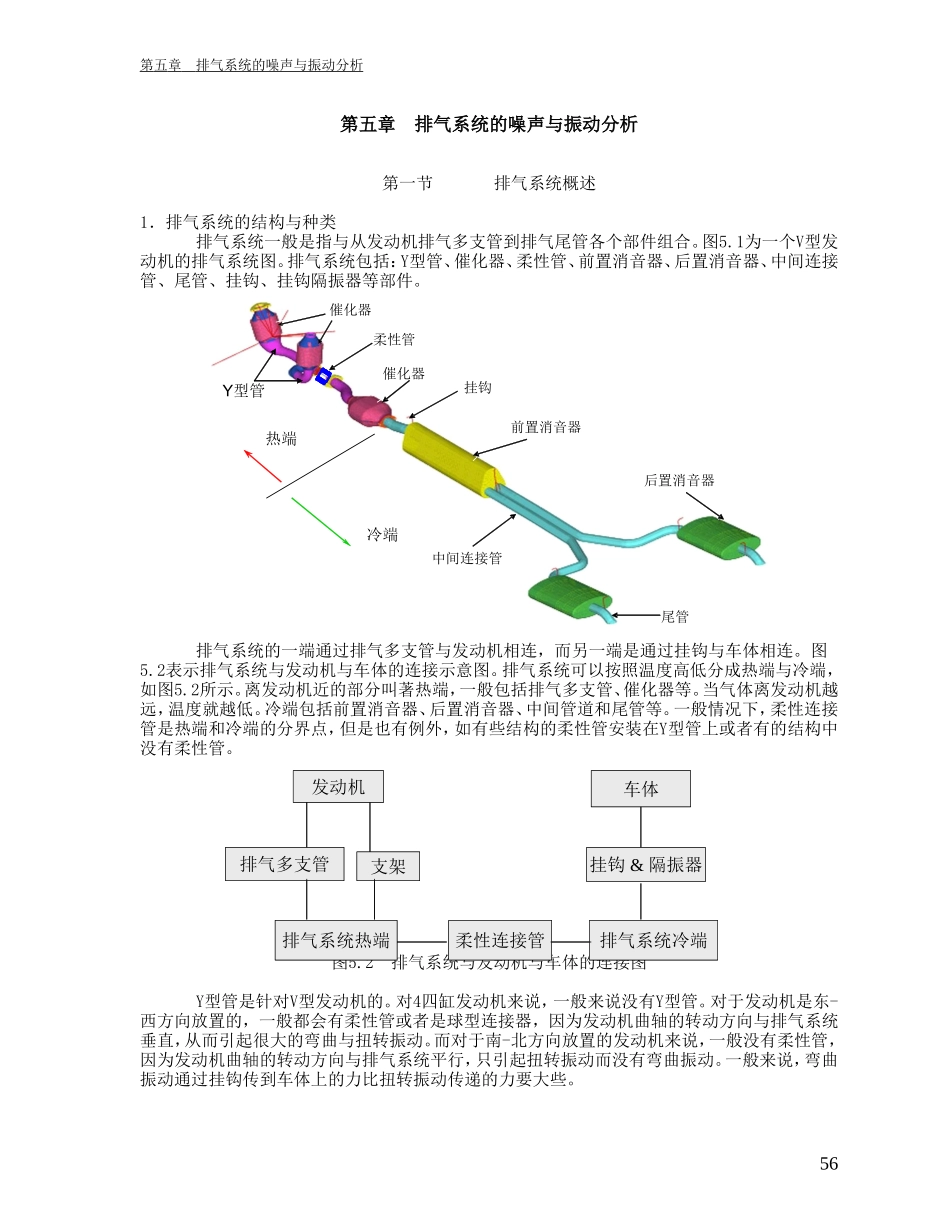

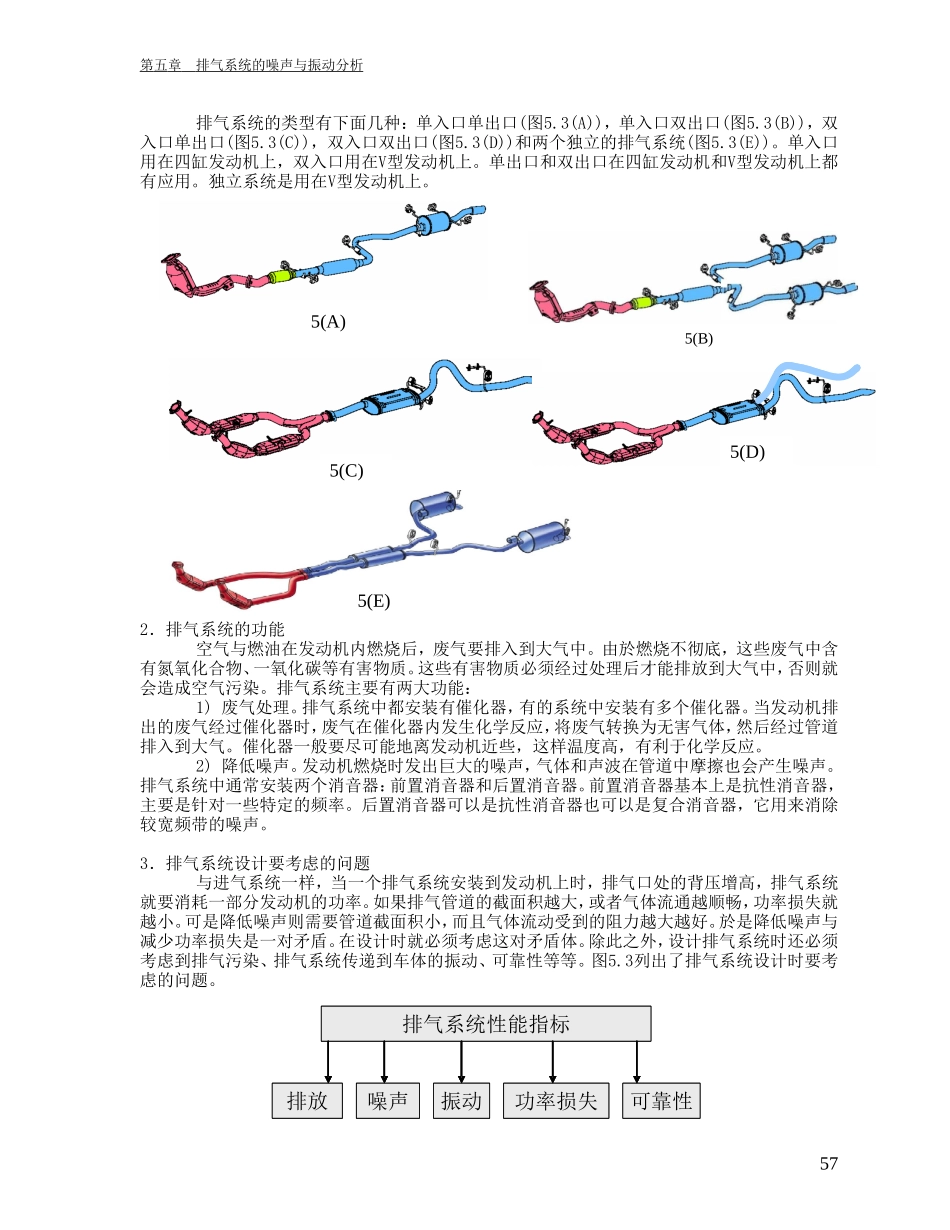

第五章排气系统的噪声与振动分析第五章排气系统的噪声与振动分析第一节排气系统概述1．排气系统的结构与种类排气系统一般是指与从发动机排气多支管到排气尾管各个部件组合。图5.1为一个V型发动机的排气系统图。排气系统包括：Y型管、催化器、柔性管、前置消音器、后置消音器、中间连接管、尾管、挂钩、挂钩隔振器等部件。图5.1排气系统的组成排气系统的一端通过排气多支管与发动机相连，而另一端是通过挂钩与车体相连。图5.2表示排气系统与发动机与车体的连接示意图。排气系统可以按照温度高低分成热端与冷端，如图5.2所示。离发动机近的部分叫著热端，一般包括排气多支管、催化器等。当气体离发动机越远，温度就越低。冷端包括前置消音器、后置消音器、中间管道和尾管等。一般情况下，柔性连接管是热端和冷端的分界点，但是也有例外，如有些结构的柔性管安装在Y型管上或者有的结构中没有柔性管。图5.2排气系统与发动机与车体的连接图Y型管是针对V型发动机的。对4四缸发动机来说，一般来说没有Y型管。对于发动机是东-西方向放置的，一般都会有柔性管或者是球型连接器，因为发动机曲轴的转动方向与排气系统垂直，从而引起很大的弯曲与扭转振动。而对于南-北方向放置的发动机来说，一般没有柔性管，因为发动机曲轴的转动方向与排气系统平行，只引起扭转振动而没有弯曲振动。一般来说，弯曲振动通过挂钩传到车体上的力比扭转振动传递的力要大些。56催化器柔性管Y型管热端前置消音器后置消音器冷端催化器尾管挂钩中间连接管催化器柔性管Y型管热端前置消音器后置消音器冷端催化器尾管挂钩中间连接管排气系统热端柔性连接管排气系统冷端发动机排气多支管支架车体挂钩&隔振器排气系统热端柔性连接管排气系统冷端发动机排气多支管支架车体挂钩&隔振器第五章排气系统的噪声与振动分析排气系统的类型有下面几种：单入口单出口(图5.3(A))，单入口双出口(图5.3(B))，双入口单出口(图5.3(C))，双入口双出口(图5.3(D))和两个独立的排气系统(图5.3(E))。单入口用在四缸发动机上，双入口用在V型发动机上。单出口和双出口在四缸发动机和V型发动机上都有应用。独立系统是用在V型发动机上。图5.3排气管的种类2．排气系统的功能空气与燃油在发动机内燃烧后，废气要排入到大气中。由於燃烧不彻底，这些废气中含有氮氧化合物、一氧化碳等有害物质。这些有害物质必须经过处理后才能排放到大气中，否则就会造成空气污染。排气系统主要有两大功能：1)废气处理。排气系统中都安装有催化器，有的系统中安装有多个催化器。当发动机排出的废气经过催化器时，废气在催化器内发生化学反应，将废气转换为无害气体，然后经过管道排入到大气。催化器一般要尽可能地离发动机近些，这样温度高，有利于化学反应。2)降低噪声。发动机燃烧时发出巨大的噪声，气体和声波在管道中摩擦也会产生噪声。排气系统中通常安装两个消音器：前置消音器和后置消音器。前置消音器基本上是抗性消音器，主要是针对一些特定的频率。后置消音器可以是抗性消音器也可以是复合消音器，它用来消除较宽频带的噪声。3．排气系统设计要考虑的问题与进气系统一样，当一个排气系统安装到发动机上时，排气口处的背压增高，排气系统就要消耗一部分发动机的功率。如果排气管道的截面积越大，或者气体流通越顺畅，功率损失就越小。可是降低噪声则需要管道截面积小，而且气体流动受到的阻力越大越好。於是降低噪声与减少功率损失是一对矛盾。在设计时就必须考虑这对矛盾体。除此之外，设计排气系统时还必须考虑到排气污染、排气系统传递到车体的振动、可靠性等等。图5.3列出了排气系统设计时要考虑的问题。575(A)5(C)5(D)5(E)排放噪声振动功率损失可靠性排气系统性能指标排放噪声振动功率损失可靠性排气系统性能指标5(B)第五章排气系统的噪声与振动分析图5.4排气系统设计时要考虑的问题在设计排气系统时还要考虑成本、重量、安装空间、制造安装维修等问题。本书只讲述噪声与振动问题，其他性能指标可以参考有关文献。但是由於功率损失与进气口噪声与排气尾管噪声紧密相关，所以本章还将介绍管道中的背压与功率损失问题。第二节排气系统的噪声源图5.5表示了...
