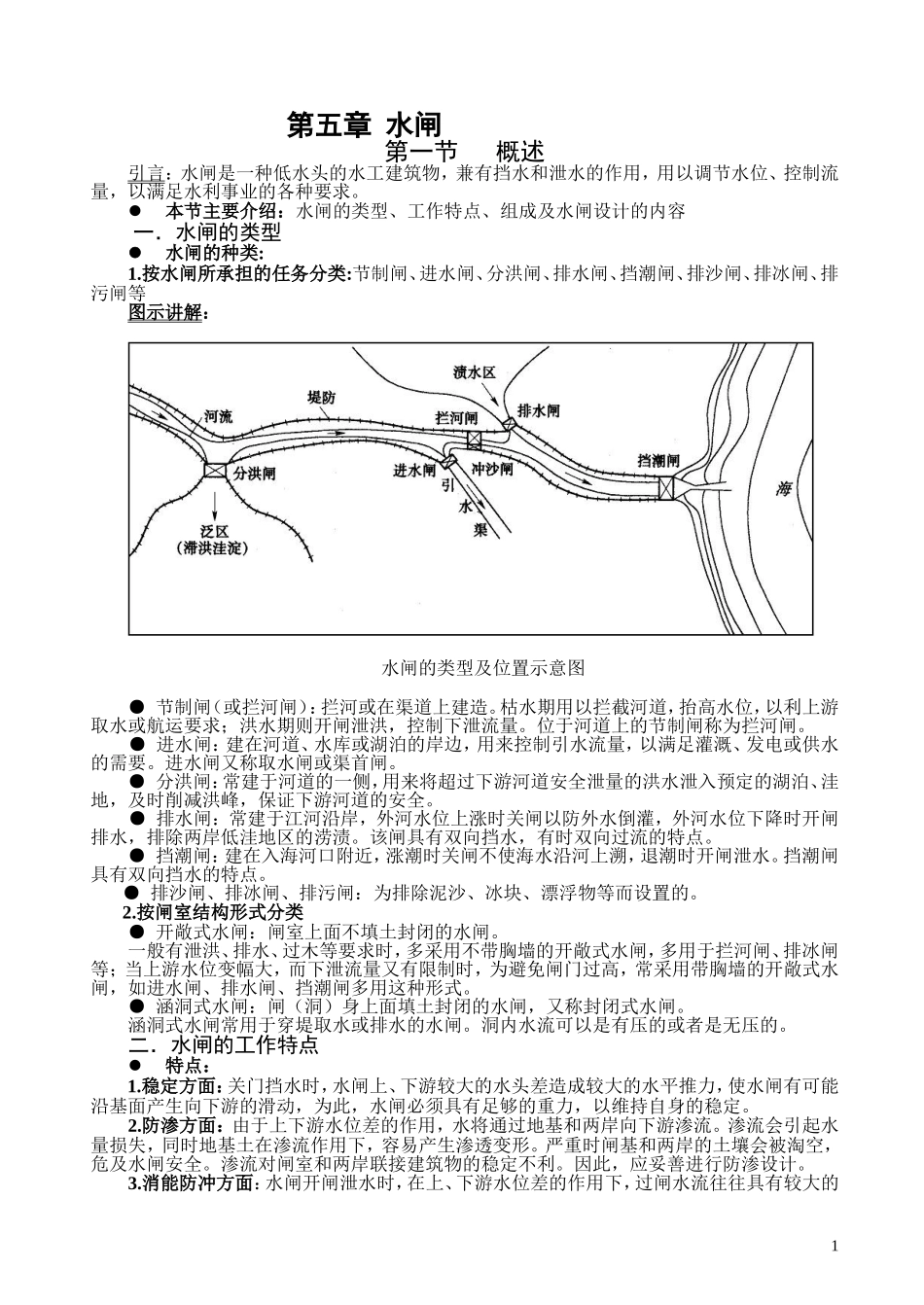

第五章水闸第一节概述引言：水闸是一种低水头的水工建筑物，兼有挡水和泄水的作用，用以调节水位、控制流量，以满足水利事业的各种要求。本节主要介绍：水闸的类型、工作特点、组成及水闸设计的内容一．水闸的类型水闸的种类:1.按水闸所承担的任务分类:节制闸、进水闸、分洪闸、排水闸、挡潮闸、排沙闸、排冰闸、排污闸等图示讲解：水闸的类型及位置示意图●节制闸（或拦河闸）：拦河或在渠道上建造。枯水期用以拦截河道，抬高水位，以利上游取水或航运要求；洪水期则开闸泄洪，控制下泄流量。位于河道上的节制闸称为拦河闸。●进水闸：建在河道、水库或湖泊的岸边，用来控制引水流量，以满足灌溉、发电或供水的需要。进水闸又称取水闸或渠首闸。●分洪闸：常建于河道的一侧，用来将超过下游河道安全泄量的洪水泄入预定的湖泊、洼地，及时削减洪峰，保证下游河道的安全。●排水闸：常建于江河沿岸，外河水位上涨时关闸以防外水倒灌，外河水位下降时开闸排水，排除两岸低洼地区的涝渍。该闸具有双向挡水，有时双向过流的特点。●挡潮闸：建在入海河口附近，涨潮时关闸不使海水沿河上溯，退潮时开闸泄水。挡潮闸具有双向挡水的特点。●排沙闸、排冰闸、排污闸：为排除泥沙、冰块、漂浮物等而设置的。2.按闸室结构形式分类●开敞式水闸：闸室上面不填土封闭的水闸。一般有泄洪、排水、过木等要求时，多采用不带胸墙的开敞式水闸，多用于拦河闸、排冰闸等；当上游水位变幅大，而下泄流量又有限制时，为避免闸门过高，常采用带胸墙的开敞式水闸，如进水闸、排水闸、挡潮闸多用这种形式。●涵洞式水闸：闸（洞）身上面填土封闭的水闸，又称封闭式水闸。涵洞式水闸常用于穿堤取水或排水的水闸。洞内水流可以是有压的或者是无压的。二．水闸的工作特点特点：1.稳定方面：关门挡水时，水闸上、下游较大的水头差造成较大的水平推力，使水闸有可能沿基面产生向下游的滑动，为此，水闸必须具有足够的重力，以维持自身的稳定。2.防渗方面：由于上下游水位差的作用，水将通过地基和两岸向下游渗流。渗流会引起水量损失，同时地基土在渗流作用下，容易产生渗透变形。严重时闸基和两岸的土壤会被淘空，危及水闸安全。渗流对闸室和两岸联接建筑物的稳定不利。因此，应妥善进行防渗设计。3.消能防冲方面：水闸开闸泄水时，在上、下游水位差的作用下，过闸水流往往具有较大的1动能，流态也较复杂，而土质河床的抗冲能力较低，可能引起冲刷。此外，水闸下游常出现波状水跃和折冲水流，会进一步加剧对河床和两岸的淘刷。因此，设计水闸除应保证闸室具有足够的过水能力外，还必须采取有效的消能防冲措施，以防止河道产生有害的冲刷。4.沉降方面：土基上建闸，由于土基的压缩性大，抗剪强度低，在闸室的重力和外部荷载作用下，可能产生较大的沉降影响正常使用，尤其是不均匀沉降会导致水闸倾斜，甚至断裂。在水闸设计时，必须合理地选择闸型、构造，安排好施工程序，采取必要的地基处理等措施，以减少过大的地基沉降和不均匀沉降。三．水闸的组成图示讲解：组成：上游联接段、闸室段和下游联接段三部分组成。水闸的组成1—闸室底板2—闸墩3—胸墙4—闸门5—工作桥6—交通桥7—堤顶8—上游翼墙9—下游翼墙10—护坦11—排水孔12—消力坎13—海漫14—下游防冲槽15—上游防冲槽16—上游护底17—上、下游护坡。1.上游联接段：主要作用是引导水流平稳地进入闸室，同时起防冲、防渗、挡土等作用。一般包括上游翼墙、铺盖、护底、两岸护坡及上游防冲槽等。上游翼墙的作用是引导水流平顺地进入闸孔并起侧向防渗作用。铺盖主要起防渗作用，其表面应满足抗冲要求。护坡、护底和上游防冲槽（齿墙）是保护两岸土质、河床及铺盖头部不受冲刷。2.闸室段：是水闸的主体部分，通常包括底板、闸墩、闸门、胸墙、工作桥及交通桥等。底板是闸室的基础，承受闸室全部荷载，并较均匀地传给地基，此外，还有防冲、防渗等作用。闸墩的作用是分隔闸孔并支承闸门、工作桥等上部结构。闸门的作用是挡水和控制下泄水流。工作桥供安置启闭机和工作人员操作之用。交通桥的作用是连接两岸交通。3.下游联接段：具有消能和扩散水流...
