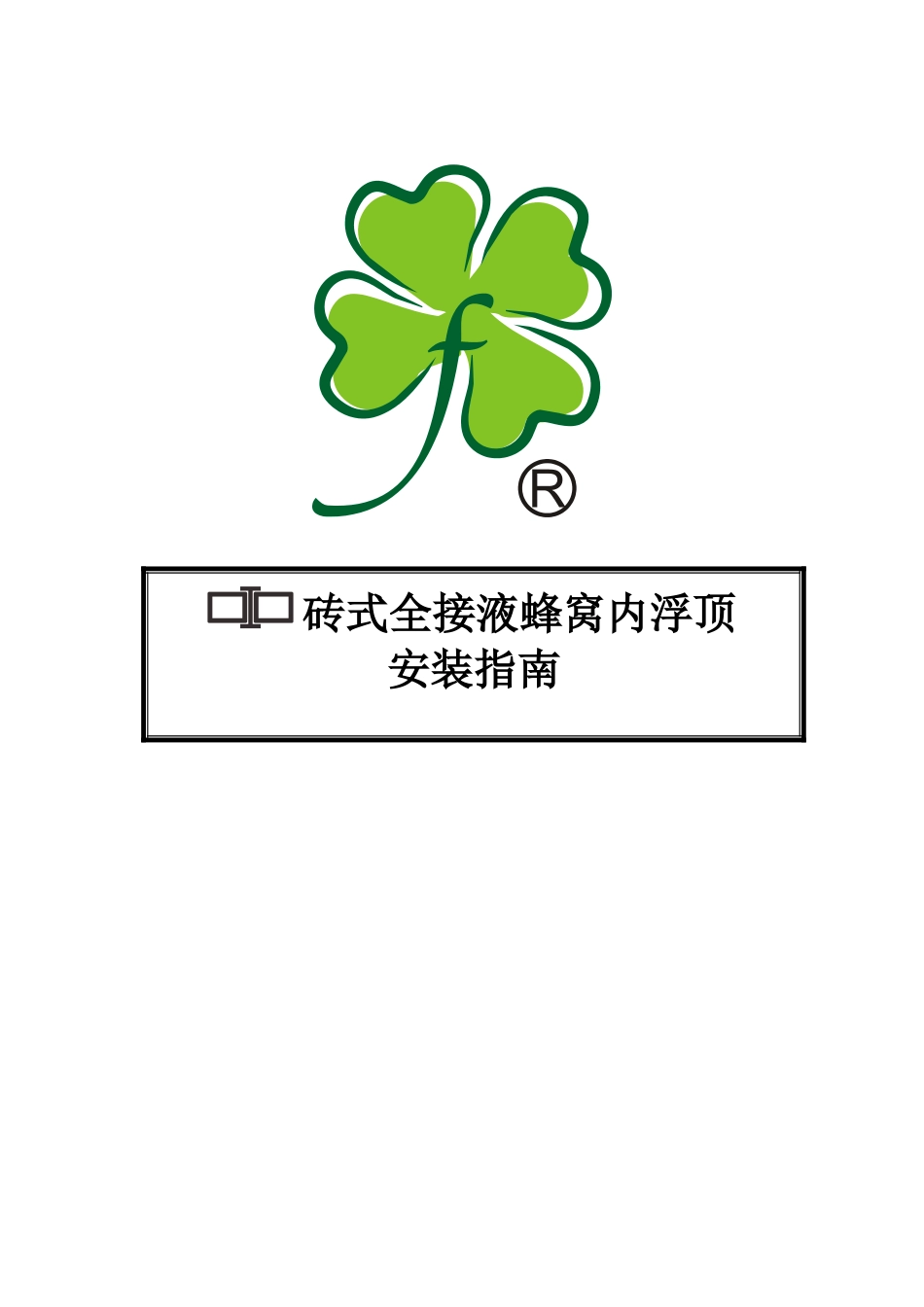

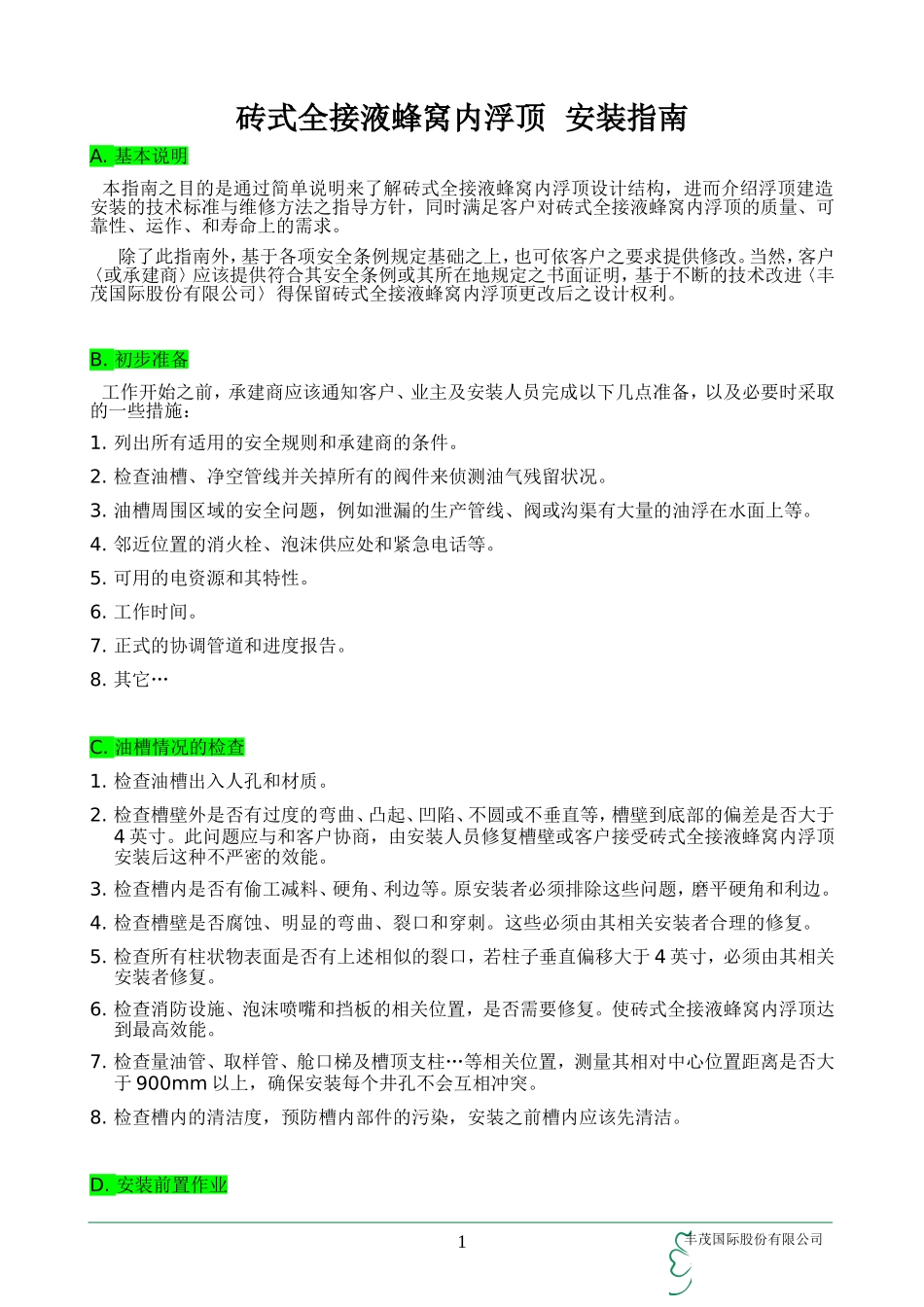

砖式全接液蜂窝内浮顶安装指南©CopyrightbyFullMostCo.,Ltd.丰茂国际股份有限公司出品©CopyrightbyFullMostCo.,Ltd.2丰茂国际股份有限公司砖式全接液蜂窝内浮顶安装指南A.基本说明本指南之目的是通过简单说明来了解砖式全接液蜂窝内浮顶设计结构，进而介绍浮顶建造安装的技术标准与维修方法之指导方针，同时满足客户对砖式全接液蜂窝内浮顶的质量、可靠性、运作、和寿命上的需求。除了此指南外，基于各项安全条例规定基础之上，也可依客户之要求提供修改。当然，客户〈或承建商〉应该提供符合其安全条例或其所在地规定之书面证明，基于不断的技术改进〈丰茂国际股份有限公司〉得保留砖式全接液蜂窝内浮顶更改后之设计权利。B.初步准备工作开始之前，承建商应该通知客户、业主及安装人员完成以下几点准备，以及必要时采取的一些措施：1.列出所有适用的安全规则和承建商的条件。2.检查油槽、净空管线并关掉所有的阀件来侦测油气残留状况。3.油槽周围区域的安全问题，例如泄漏的生产管线、阀或沟渠有大量的油浮在水面上等。4.邻近位置的消火栓、泡沫供应处和紧急电话等。5.可用的电资源和其特性。6.工作时间。7.正式的协调管道和进度报告。8.其它…C.油槽情况的检查1.检查油槽出入人孔和材质。2.检查槽壁外是否有过度的弯曲、凸起、凹陷、不圆或不垂直等，槽壁到底部的偏差是否大于4英寸。此问题应与和客户协商，由安装人员修复槽壁或客户接受砖式全接液蜂窝内浮顶安装后这种不严密的效能。3.检查槽内是否有偷工减料、硬角、利边等。原安装者必须排除这些问题，磨平硬角和利边。4.检查槽壁是否腐蚀、明显的弯曲、裂口和穿刺。这些必须由其相关安装者合理的修复。5.检查所有柱状物表面是否有上述相似的裂口，若柱子垂直偏移大于4英寸，必须由其相关安装者修复。6.检查消防设施、泡沫喷嘴和挡板的相关位置，是否需要修复。使砖式全接液蜂窝内浮顶达到最高效能。7.检查量油管、取样管、舱口梯及槽顶支柱…等相关位置，测量其相对中心位置距离是否大于900mm以上，确保安装每个井孔不会互相冲突。8.检查槽内的清洁度，预防槽内部件的污染，安装之前槽内应该先清洁。D.安装前置作业1©CopyrightbyFullMostCo.,Ltd.1.其它内浮顶之外组件的安装在正常的情况下，量油管、取样管、舱口梯及槽顶支柱…等，包括其它槽顶和槽底的热加工设施，必须于砖式全接液蜂窝内浮顶装配之前安装定位到槽内。2.施工工具项次品名规格参考图样单位数量电动工具类1发电机符合供给以下工具使用台12五轴雷射仪台13磁吸式双轴雷射仪台24多角度切断机(380mm直径)台15干湿两用吸尘器或清洁工具台1~6防爆工作灯盏4~57手提式送风机300mm台28伸缩风管300mm/5M条22丰茂国际股份有限公司9电动螺丝起子机台510电钻3600W以上台211平面研磨机台212铝用圆巨片380mm*3mm*120T片213延长线多孔防爆附接地条6急救类14个人警报器美国MSAMOTIONSCOUT个人警报器个815四用气体侦测器M40一氧化碳、硫化氢、氧气、可燃性组216氧气急救器TP250/FP150/W4.3/V3.5组117SCBA空气呼吸器SPASCIAN/BVF-1303组118干粉灭火器20P20型续压式干粉火器支13©CopyrightbyFullMostCo.,Ltd.19不织布防火毯3mm*50CM*5M件1工具类20美工刀支221圆形尼龙卷尺(布)50M个122卷尺(宽)25mm*5.5M个423起子头套8mm附磁性个1224T型板手17mm，(9mm钢索夹头用)支125T型板手或开口板手mm，(4mm钢索夹头用)支126固定钳11SP/C型(握手牌)支2027梅开板手13mm(M8螺栓用)支828梅开板手15mm(M10螺栓用)支84丰茂国际股份有限公司29梅花棘轮板手11mm*13mm(M8螺栓用)支830铁锤2磅支231橡胶锤2"支532钻头(直柄铁用)9.0mmx124mm/ASP支633钻头(直柄铁用)11.0mmx140mm/ASP支334钻头(圆穴锯)34.0mm钨钢圆穴锯支135工具袋三格钉袋加盖+腰带组836硅利康枪强力旋转型支83.搭建临时支架〈由施工单位自备组架，如下图之支架至少八组〉支架搭建需相互连结，以至少100kg/㎡支撑为设置；上端支撑杆必须平整不可弯弯曲曲；下方挑整脚需有平面顶板支撑，含支柱管可于1500~1800mm之间调整高度。5©CopyrightbyFullMostCo.,Ltd.6丰茂国际股份有限公司E.砖式全接液蜂窝内浮顶各部零件图名称材质图片砖式...
