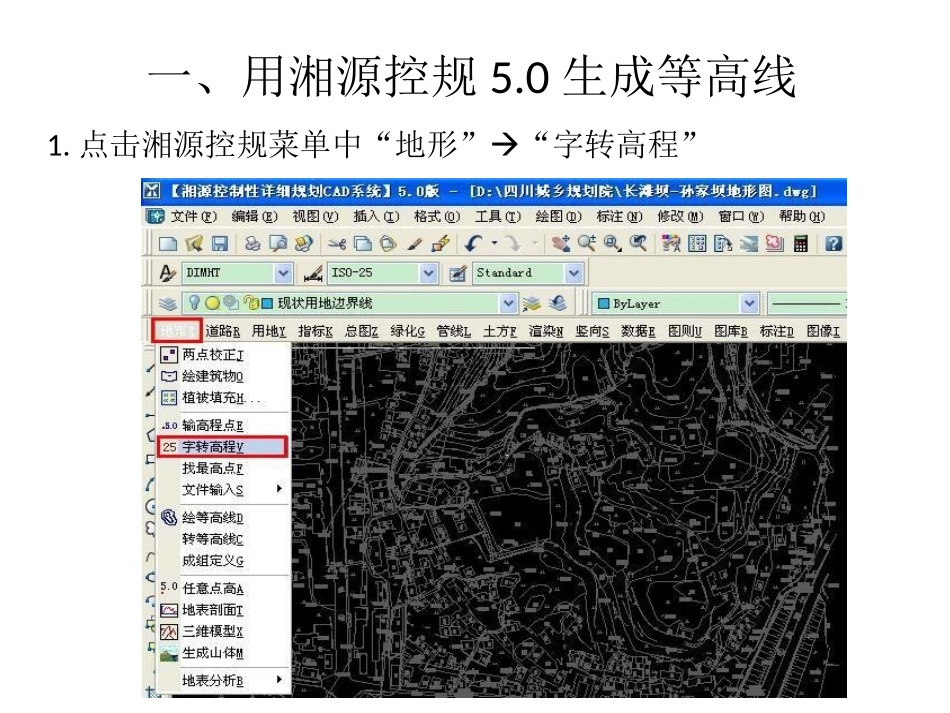

基于湘源控规5.0和ArcGIS10.0的地形分析方法•本PPT分为两部分，第一部分为利用湘源控规5.0软件对地形进行初步分析，生成等高线；第二部分为在第一步的基础上，利用ArcGIS10.0软件进行高程、坡度、坡向分析。一、用湘源控规5.0生成等高线1.点击湘源控规菜单中“地形”“字转高程”2.根据实际情况，输入要转化高程的最低值和最高值。因为地形图高程点成千上万，某一个点或某几个点高程值出错是常有的事，此步骤就是为了避免出错的高程点产生过大或过小的高程值。3.一般选择<1>，过滤掉无小数点的数字4.选择要进行高程分析的范围，也就是字转高程的范围。5.字转高程成功以后，高程点应该在“DX-离散点”图层，且带有标高属性。湘源控规软件只能对“DX-离散点”图层上具有标高属性的点进行分析。6.如果步骤5不成功，则需要炸属性块后，再进行字转高程。7.对高程点（即“DX-离散点”图层上的点）进行三角剖分。8.一般选择<1>，通过图中所有高程点9.生成等高线。10.检查等高线是否具有标高属性。11.新建一CAD文件，将生成的等高线复制原坐标粘贴到新文件中，另存到“我的文档ArcGIS”文件夹内。二、ArcGIS10.0地形分析ArcGIS10.0与之前流行的9.3区别较大，对地形分析而言，主要在于工具栏的位置发生了很大变化；但是内核、基本思路基本一致，利用GIS软件进行地形分析，按照以前给出的9.3的教程，实质是利用CAD块文件中的带有标高属性的Polyline建立TIN（不规则三角形），然后对TIN的特性（属性）进行编辑而得到想要的结果。•打开ArcMap，点击“地理处理”，在下拉菜单中点击“Arctoolbox”,如图所示：打开“3DAnalyst工具”中的“TIN管理”，点击“创建TIN”，出现对话框后，点击红色箭头所指处（即输入要素）打开“我的文档”中ArcGIS文件夹，找到要分析的CAD文件，双击，点击Polyline，添加之然后确定输出的路径、文件名等，如图，点击蓝色箭头所指处，最好不要改变路劲，把新建的TIN命名。然后点击“确定”之后，如果正常，会在箭头所指圈圈内显示“创建TIN”字样创建成果。在左侧“内容列表”“图层”中右键单击新创建的TIN，点击“属性”。在图层属性的“符号系统”中，勾掉“边类型”以去掉等高线，然后可以根据个人爱好和需要选择分类数量、分类方法（方法很多，不赘述）和颜色，还可以在左下角红圈内选择是否显示阴影效果。点击红圈内“添加”，可以分析坡度、坡向，过程与高程分析基本一致。最后导出地图，大家都懂的。GIS10.0可以导出分类多（即色彩多）、分辨率高的图，这是相对于9.3最大的优点。
