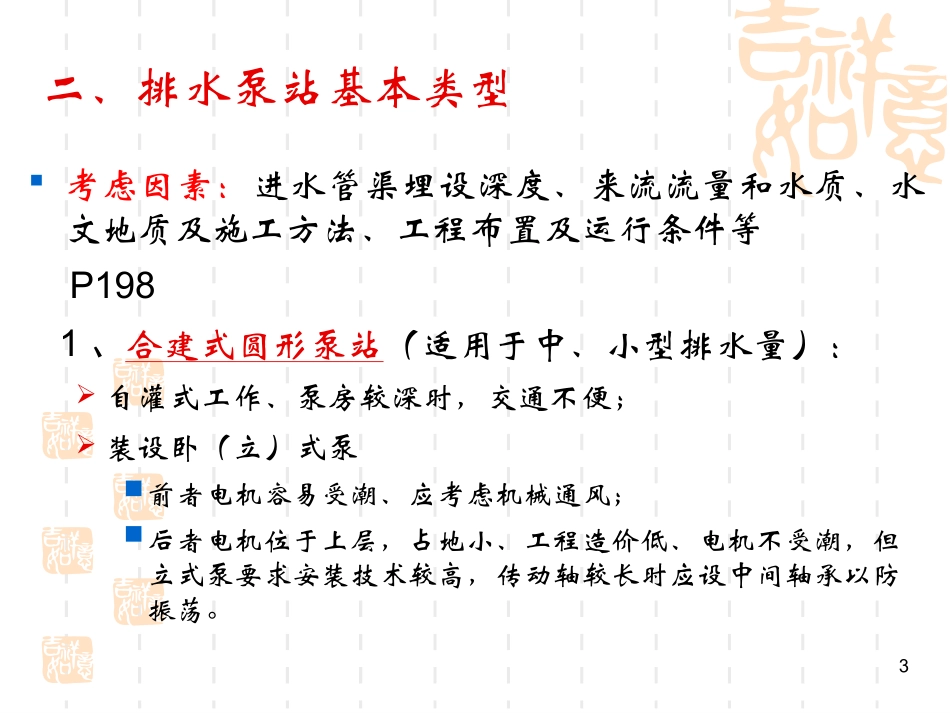

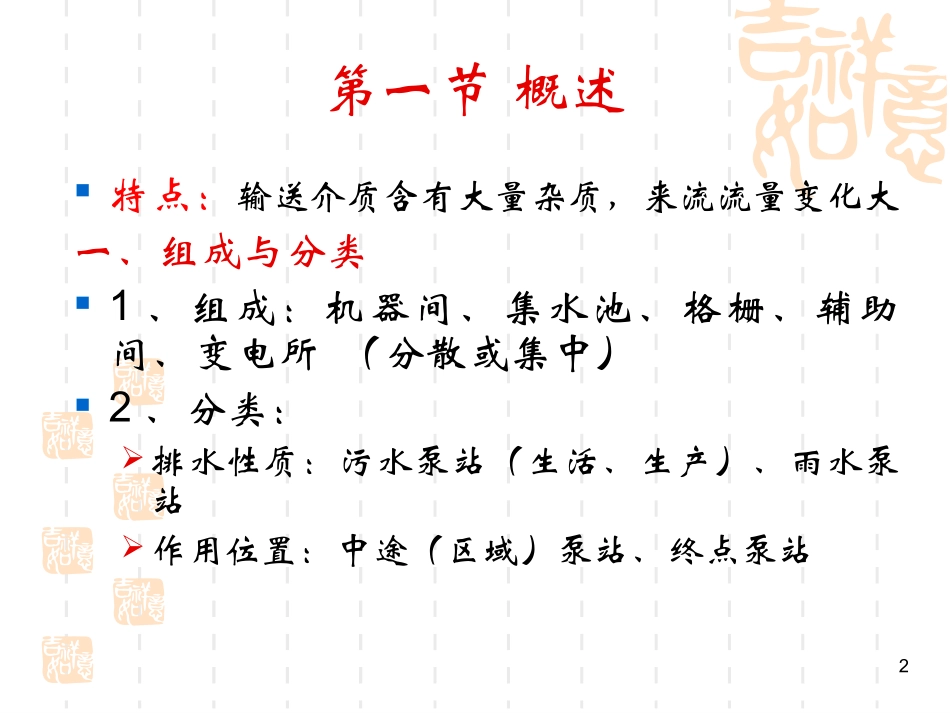

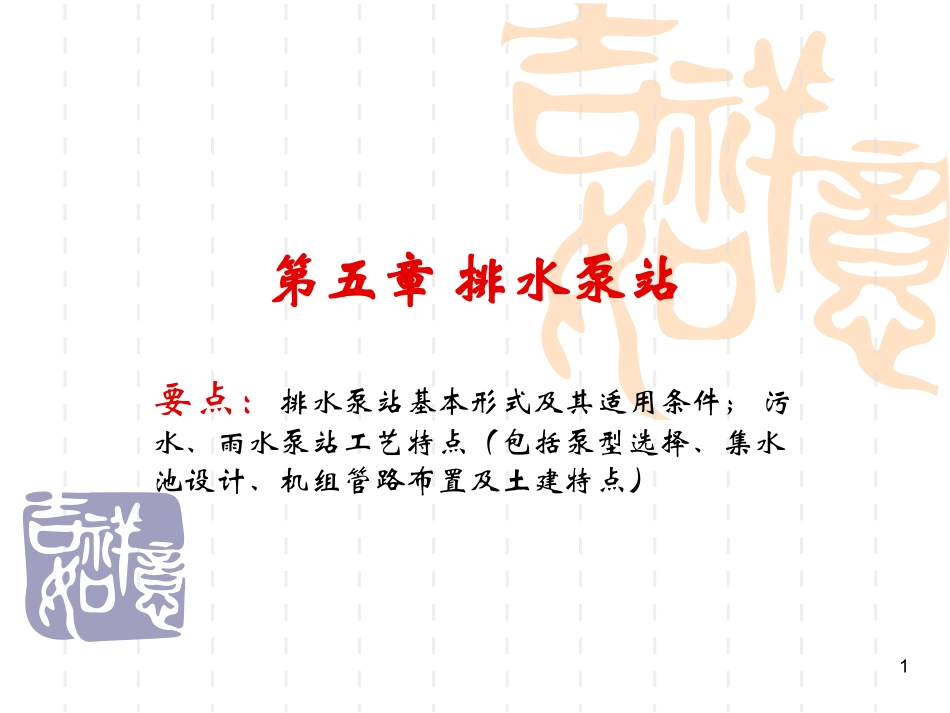

1第五章排水泵站要点：排水泵站基本形式及其适用条件；污水、雨水泵站工艺特点（包括泵型选择、集水池设计、机组管路布置及土建特点）2第一节概述特点：输送介质含有大量杂质，来流流量变化大一、组成与分类1、组成：机器间、集水池、格栅、辅助间、变电所（分散或集中）2、分类：排水性质：污水泵站（生活、生产）、雨水泵站作用位置：中途（区域）泵站、终点泵站3二、排水泵站基本类型考虑因素：进水管渠埋设深度、来流流量和水质、水文地质及施工方法、工程布置及运行条件等P1981、合建式圆形泵站（适用于中、小型排水量）：自灌式工作、泵房较深时，交通不便；装设卧（立）式泵前者电机容易受潮、应考虑机械通风；后者电机位于上层，占地小、工程造价低、电机不受潮，但立式泵要求安装技术较高，传动轴较长时应设中间轴承以防振荡。4二、排水泵站基本类型（2）2、合建式矩形泵站（适用于大型泵站）：立式泵、自灌式工作，机组布置方便、启动操作简单，电气设备置于上层，操作环境良好；但建造费用高，土质差时不宜采用。3、分建式圆形泵站（适用于地质条件差、地下水位高时）：尽量利用水泵吸水能力提高机器间标高，优点：结构处理简单、施工方便、安全；缺点：需抽真空、启动频繁、不便实现自控5合建式圆形排水泵站适于中、小型排水量，水泵不超过4台。优点：圆形结构受力条件好，便于沉井法施工，降低工程造价，水泵启动方便，易于根据吸水井中水位实现自动操作。缺点：机器内机组与附属设备布置较困难，当泵房很深时，工人上下不便，且电动机容易受潮。1、排水管渠；2、集水池；3、机器间；4、压水管；5、卧式污水泵；6、格栅6合建式矩形排水泵站1、排水管渠；2、集水池；3、机器间；4、压水管；5、立式污水泵；6、立式电动机；7、格栅适于大型泵站优点：在机组、管道和附属设备的布置方面较为方便，启动操作简单，易于实现自动化。电气设备置于上层。不易受潮，工人操作管理条件良好。缺点：建造费用高。当土质差，地下水位高时，因不利施工，不宜采用。7分建式矩形排水泵站1、排水管渠；2、集水池；3、机器间；4、压水管；5、水泵机组；6、格栅优点：结构上处理比合建式简单，施工较方便，机器间没有污水渗透和被污水淹没的危险。缺点：要抽真空启动，为了满足排水泵站来水的不均匀，启动水泵较频繁。8设计要点：水泵台数不多于4台的污水泵站和3台以下的雨水泵站，地下部分采用圆形结构最为经济。当水泵台数超过4台时地下及地上部分都可以采用矩形或由矩形组合成的多边形；地下部分可采取集水池和机器间为分建构筑物的布置方式，或将水泵分设在两个地下的圆形构筑物内，地上部分可以处理为矩形或圆形。这种布置适用于流量较大的雨水泵站或合流泵站对于抽送会产生易燃易爆和有毒气体的污水泵站，必须设计为单独的建筑物，并应采取相应的防护措施。9第二节污水泵站工艺特点一、水泵选择1、设计流量：最高日最高时污水量2、设计扬程：净扬程从集水池最低水位起算至输水最高处；安全扬程取1-2m3、泵型选择：型号尽量整齐，单机流量最好相当于1/2-1/3的设计流量；型号不一时，2台：小泵流量不小于大泵流量1/2；1大2小：小泵流量不小于大泵流量的1/3；选用立式污水泵，泵房不深时可选用卧式污水泵。)21(～hhhHHdssdSS10选泵要点(1)所选水泵在集水池水位变化范围内都应在高效段内(2)水泵并联时，联合运行与单泵运行时都应在高效段内集水池中水位变化时水泵工况水泵并联及单独运行时工况11(3)选用工作泵的要求是在满足最大排水量的条件下，减少投资，节约电耗，运行安全可靠，维护管理方便。(A)流量选择：大小兼顾、型号整齐(B)泵的型式：污水泵站中一般选立式离心污水泵；当流量大时，可选择轴流泵；当泵房不太深时，也可选用卧式离心泵；对于排除含有酸性或其他腐蚀性工业废水的泵站，应选择耐腐蚀的水泵；排除污泥，应尽可能选用污泥泵。(4)备用泵选择：如果泵站经常工作的水泵不多于四台，且为同一型号，则可只设一套备用机组；超过4台时，除安设一套备用机组外，在仓库中还应存放一套。(5)考虑扩建...
