机械原理模拟试卷及答案VIP免费

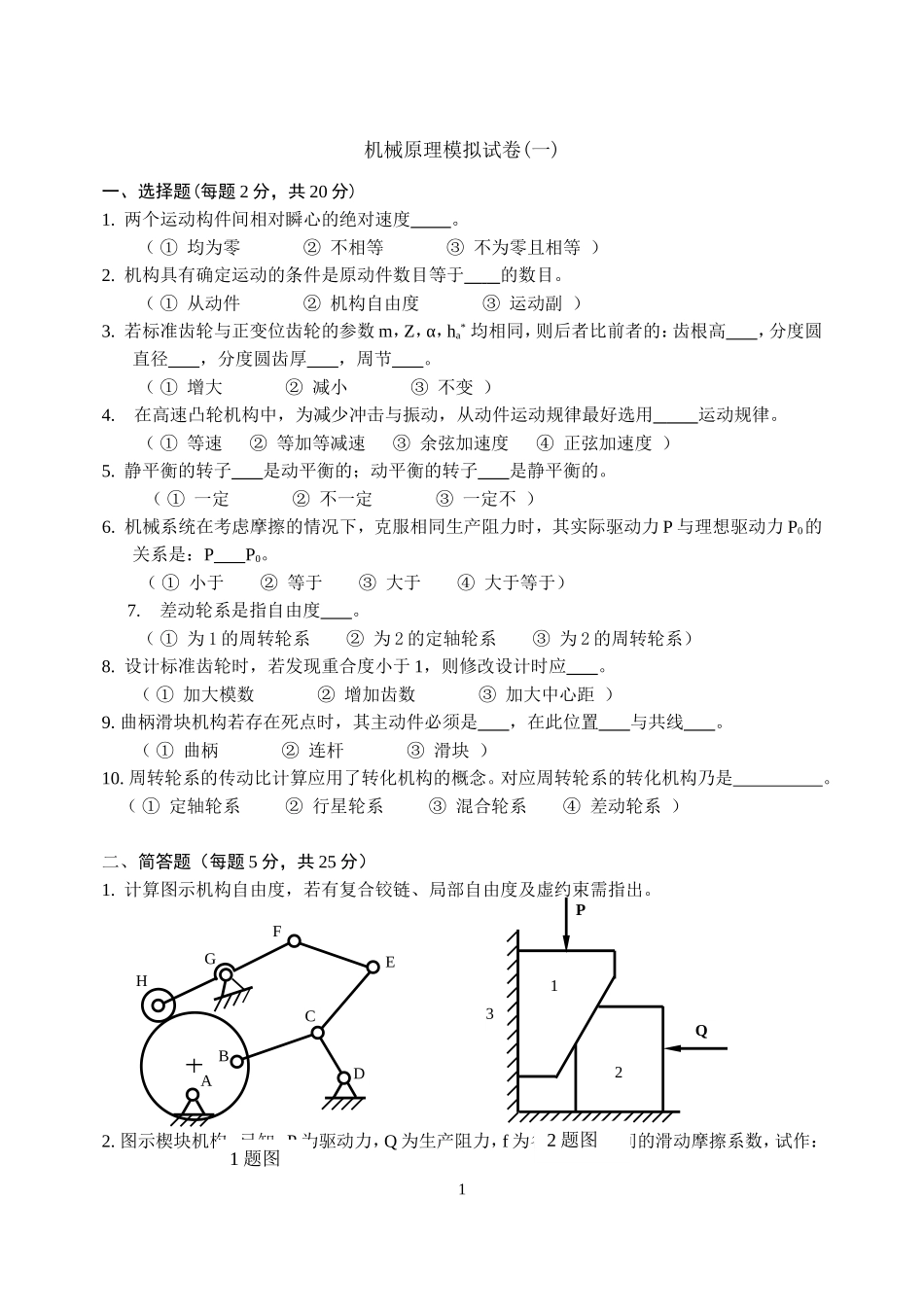

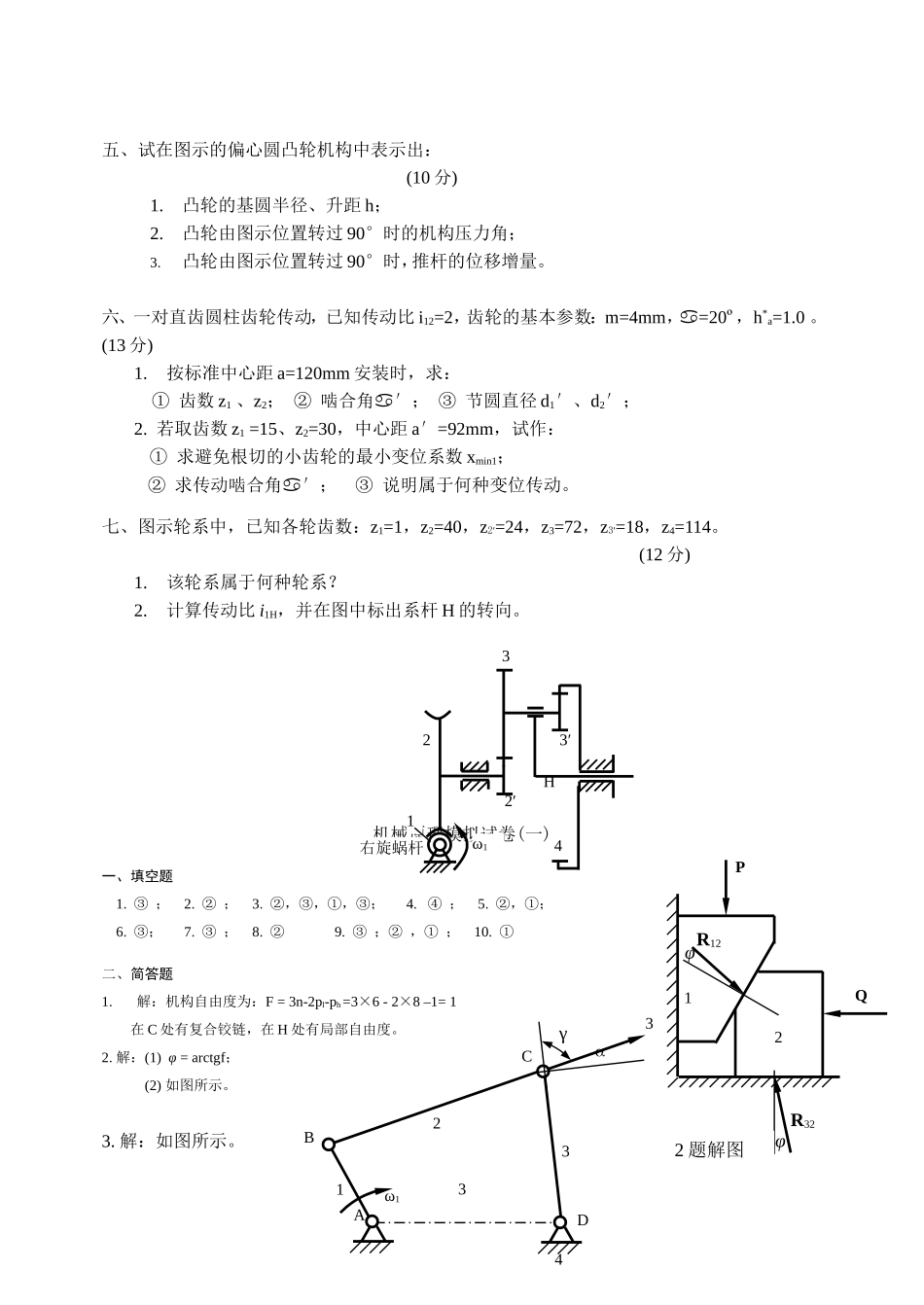

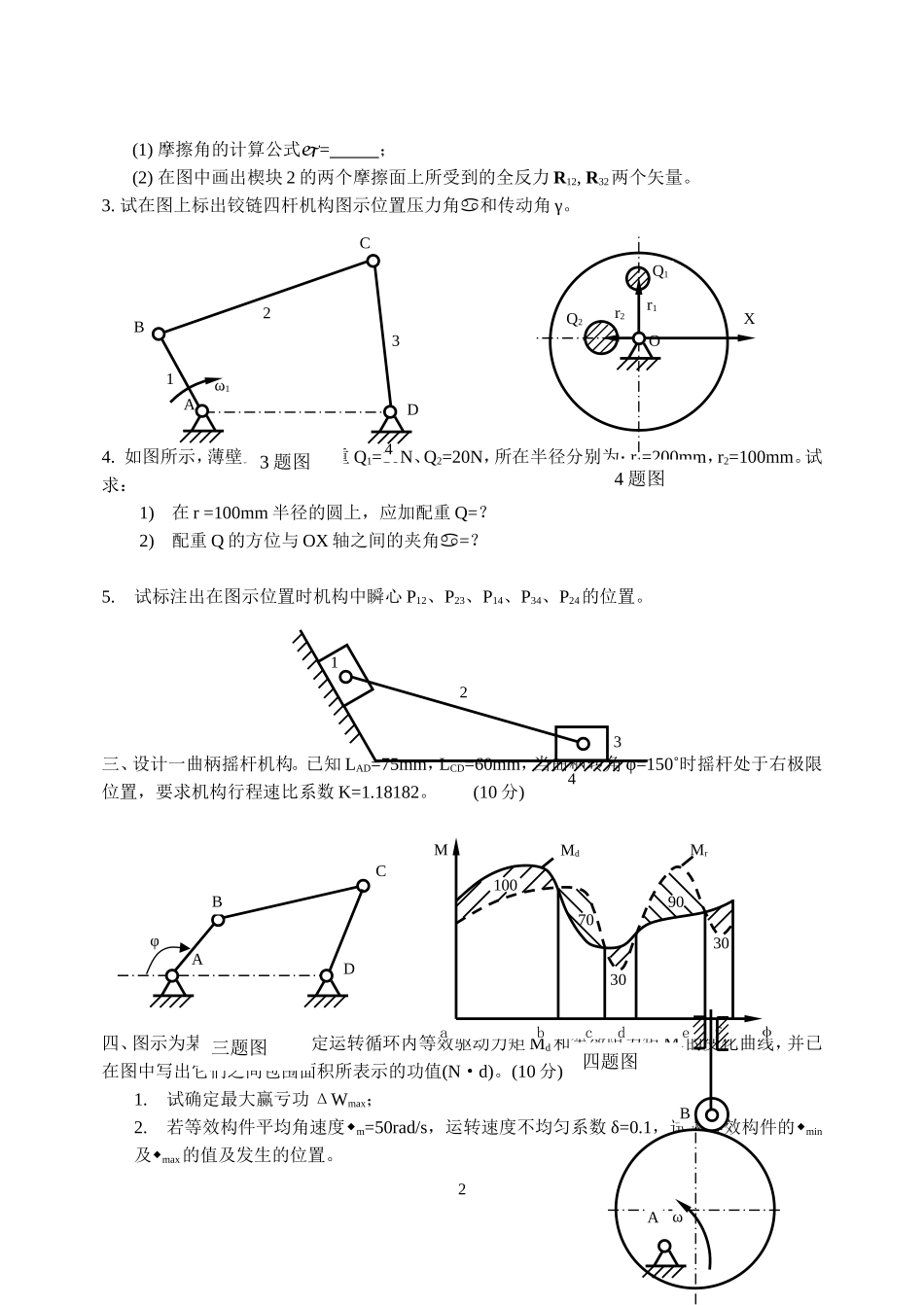

机械原理模拟试卷(一)一、选择题(每题2分，共20分)1.两个运动构件间相对瞬心的绝对速度。（①均为零②不相等③不为零且相等）2.机构具有确定运动的条件是原动件数目等于的数目。（①从动件②机构自由度③运动副）3.若标准齿轮与正变位齿轮的参数m，Z，α，ha*均相同，则后者比前者的：齿根高，分度圆直径，分度圆齿厚，周节。（①增大②减小③不变）4.在高速凸轮机构中，为减少冲击与振动，从动件运动规律最好选用运动规律。（①等速②等加等减速③余弦加速度④正弦加速度）5.静平衡的转子是动平衡的；动平衡的转子是静平衡的。（①一定②不一定③一定不）6.机械系统在考虑摩擦的情况下，克服相同生产阻力时，其实际驱动力P与理想驱动力P0的关系是：PP0。（①小于②等于③大于④大于等于）7.差动轮系是指自由度。（①为1的周转轮系②为2的定轴轮系③为2的周转轮系）8.设计标准齿轮时，若发现重合度小于1，则修改设计时应。（①加大模数②增加齿数③加大中心距）9.曲柄滑块机构若存在死点时，其主动件必须是，在此位置与共线。（①曲柄②连杆③滑块）10.周转轮系的传动比计算应用了转化机构的概念。对应周转轮系的转化机构乃是。（①定轴轮系②行星轮系③混合轮系④差动轮系）二、简答题（每题5分，共25分）1.计算图示机构自由度，若有复合铰链、局部自由度及虚约束需指出。2.图示楔块机构，已知：P为驱动力，Q为生产阻力，f为各接触平面间的滑动摩擦系数，试作：1Q2P132题图FCHGADEB1题图(1)摩擦角的计算公式=；(2)在图中画出楔块2的两个摩擦面上所受到的全反力R12,R32两个矢量。3.试在图上标出铰链四杆机构图示位置压力角和传动角γ。4.如图所示，薄壁上有不平衡重Q1=10N、Q2=20N，所在半径分别为：r1=200mm，r2=100mm。试求：1)在r=100mm半径的圆上，应加配重Q=？2)配重Q的方位与OX轴之间的夹角=？5.试标注出在图示位置时机构中瞬心P12、P23、P14、P34、P24的位置。三、设计一曲柄摇杆机构。已知LAD=75mm，LCD=60mm，当曲柄转角φ=150˚时摇杆处于右极限位置，要求机构行程速比系数K=1.18182。(10分)四、图示为某机组在一个稳定运转循环内等效驱动力矩Md和等效阻力矩Mr的变化曲线，并已在图中写出它们之间包围面积所表示的功值(N·d)。(10分)1.试确定最大赢亏功ΔWmax；2.若等效构件平均角速度m=50rad/s，运转速度不均匀系数δ=0.1，试求等效构件的min及max的值及发生的位置。2abcdefφM30307010090MdMr四题图题4图Q2Q1r2Or1X4题图14DCBA32ω13题图BAωφABCD三题图4213五、试在图示的偏心圆凸轮机构中表示出：(10分)1.凸轮的基圆半径、升距h；2.凸轮由图示位置转过90°时的机构压力角；3.凸轮由图示位置转过90°时，推杆的位移增量。六、一对直齿圆柱齿轮传动，已知传动比i12=2，齿轮的基本参数：m=4mm，=20º，h*a=1.0。(13分)1.按标准中心距a=120mm安装时，求：①齿数z1、z2；②啮合角′；③节圆直径d1′、d2′；2.若取齿数z1=15、z2=30，中心距a′=92mm，试作：①求避免根切的小齿轮的最小变位系数xmin1；②求传动啮合角′；③说明属于何种变位传动。七、图示轮系中，已知各轮齿数：z1=1，z2=40，z2′=24，z3=72，z3′=18，z4=114。(12分)1.该轮系属于何种轮系？2.计算传动比i1H，并在图中标出系杆H的转向。机械原理模拟试卷(一)一、填空题1.③；2.②；3.②，③，①，③；4.④；5.②，①；6.③；7.③；8.②9.③；②，①；10.①二、简答题1.解：机构自由度为：F=3n-2pl-ph=3×6-2×8–1=1在C处有复合铰链，在H处有局部自由度。2.解：(1)φ=arctgf；(2)如图所示。3.解：如图所示。3H2′3′右旋蜗杆1243ω114DCBA32ω1γQ2P13φφR12R322题解图4.解：因为：Q1r1=2000Nmm，Q2r2=2000Nmm；1)所以：Qr=√(Q1r1)2+(Q1r1)2即在r=100mm半径的圆上，应加配重Q=28.28N。2)α=-45°。5.解如图所示。三、解：选取绘图比例尺L=0.002m/mm。其中：˚×˚按已知条件作出固定铰链点A和D；按=150˚过A点作射线交由D点为圆心，以LCD为半径的C点所在圆（有两个交点，即两组解），图中为C2点；作C1，使∠C2C1为...
