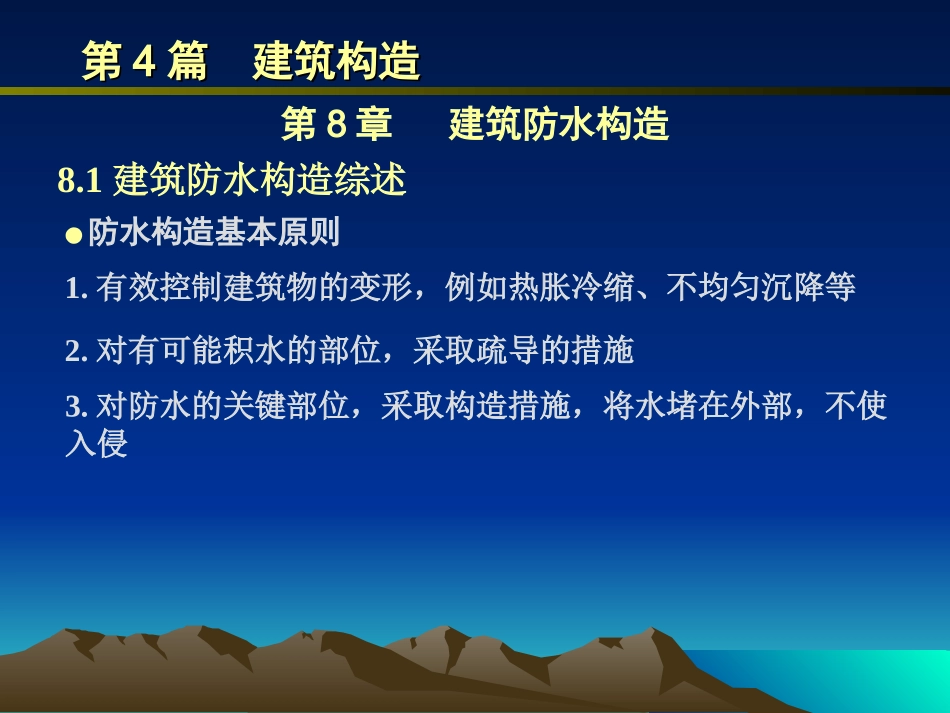

第第44篇建筑构造篇建筑构造第8章建筑防水构造8.1建筑防水构造综述●防水构造基本原则1.有效控制建筑物的变形，例如热胀冷缩、不均匀沉降等2.对有可能积水的部位，采取疏导的措施3.对防水的关键部位，采取构造措施，将水堵在外部，不使入侵热胀冷缩导致面砖起鼓屋面檐口是变形的敏感部位不均匀沉降导致墙面开裂第第88章建筑防水构造章建筑防水构造8.2建筑屋面防水构造●屋面的常用坡度——有利于疏导和及时排放雨水平屋面（建筑找坡或结构找坡）：2%～5％；坡屋面（结构找坡）：普通瓦屋面不设基层屋面板：1:2；普通瓦屋面下设基层屋面板并鋪油毡：1:2.5；石棉瓦屋面：1:3；波形金属瓦屋面：1:4；压型钢板屋面：1:7屋面坡度压型钢板屋面坡度较缓海草屋面坡度较陡中国南方传统建筑坡屋顶北欧传统建筑坡屋顶第第88章建筑防水构造章建筑防水构造8.2建筑屋面防水构造●防水构造特征：平屋面：材料防水坡屋面：构造防水第第88章建筑防水构造章建筑防水构造8.2建筑屋面防水构造●平屋面的防水构造防水构造方式卷材防水——改性沥青卷材、高分子化合物卷材刚性材料防水——防水砂浆和防水细石混凝土涂膜防水——水泥基涂料、合成高分子涂料、高聚物改性沥青防水涂料、沥青基防水涂料等≧卷材防水屋面女儿墙檐口构造(a)分仓缝作用及构造(c)在分仓缝中嵌柔性挡水条(b)用来找坡和找平的轻混凝土和水泥砂浆都是刚性材料，在变形应力的作用下，如果不经处理，不可避免地都会出现裂缝，尤其是会出现在变形的敏感部位。这样容易造成粘贴在上面的防水卷材的破裂。所以应当在屋面板的支座处、板缝间和屋面檐口附近这些变形敏感的部位，预先将用刚性材料所做的构造层次作人为的分割，即预留分仓缝。即便屋面的构成为现浇整体式的钢筋混凝土，也应在距离檐口500mm的范围内，以及屋面纵横不超过6000mm×6000mm的间距内，作预留分仓缝的处理。分仓缝宽约20～40mm，中间应用柔性材料及建筑密封膏嵌缝涂刷粘结材料铺设防水卷材平屋面卷材防水卷材接缝处理防水卷材收头做法防水卷材收头做法卷材防水屋面挑檐檐口节点≧＠刚性防水屋面女儿墙檐口构造浮筑层使得防水混凝土不与基层水泥基的材料粘结，可以互相错动，从而减小在温度应力或结构变形应力作用下不同构造层次之间的互相牵制和影响防水层混凝土中配筋，要求双向配Φ4钢筋，间距不大于200，而且要求细石混凝土的厚度不小于40，强度等级不少于C20级防水层混凝土中留分仓缝，部位、间距同卷材防水屋面中的刚性材料层，而且混凝土中所配的钢筋也必须在分仓缝处断开檐口处应由防水卷材做收头处理屋面分仓缝设置不规范导致刚性防水层开裂某刚性防水屋面檐口防水层最好较屋面多设一道屋面有突出物处防水做法平屋面刚性材料防水刚性防水屋面挑檐檐口节点≧＠涂料防水屋面女儿墙檐口构造滚涂防水涂料平屋面涂膜防水涂料防水屋面挑檐檐口节点屋面防水等级和设防要求种植屋面做法用于滤水层的塑料夹层板第第88章建筑防水构造章建筑防水构造8.2建筑屋面防水构造●坡屋面的防水构造防水构造方式传统坡屋面——构造防水，即靠屋面瓦片的构造形式及挂瓦的构造工艺来实现防水现代建筑的坡屋面——向以材料防水和构造方式相结合以及多种工艺并进的方向发展屋面平瓦形态及防水机理各种平瓦传统平瓦屋面构造层次传统坡屋面平瓦防水构造层次：屋面瓦挂瓦条顺水条防水卷材屋面板机平瓦20×25挂瓦条6×30顺水条油毡一层20厚木屋面板有屋面板的平瓦屋面构造示意(b)有屋面板的平瓦屋面及挑檐檐口构造(a)有屋面板的平瓦屋面及挑檐檐口部分剖切透视檐口吊顶平瓦屋面特殊部位处理（一）(c)屋脊处用脊瓦盖缝平瓦屋面特殊部位处理（二）传统的小青瓦坡屋面传统坡屋面防水是否做基层屋面板与防水无关现代建筑坡屋顶防水构造选择现浇钢砼坡屋顶平瓦防水(a)Ⅱ级防水屋面选择挂瓦条30×25（高），中距35厚C15细石混凝土找平层，按瓦材规格顺水条30×25（高），中距500块瓦内置ф6＠500×500钢筋网3厚高聚物改性沥青防水卷材（或合成高分子防水涂膜≥2）20厚1:3水泥砂浆找平层现浇钢筋混凝土屋...
