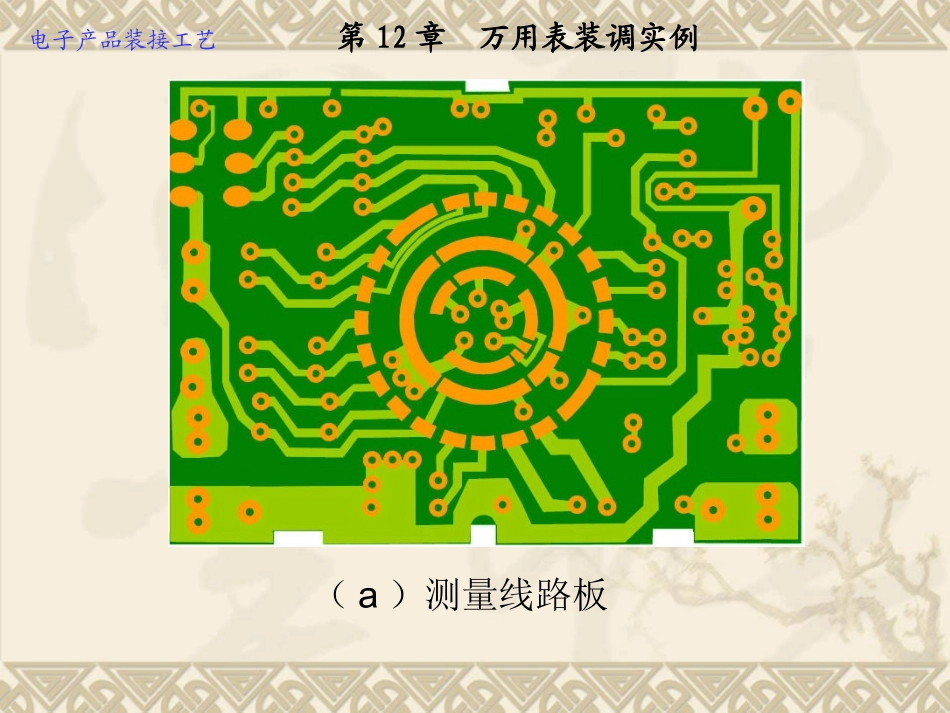

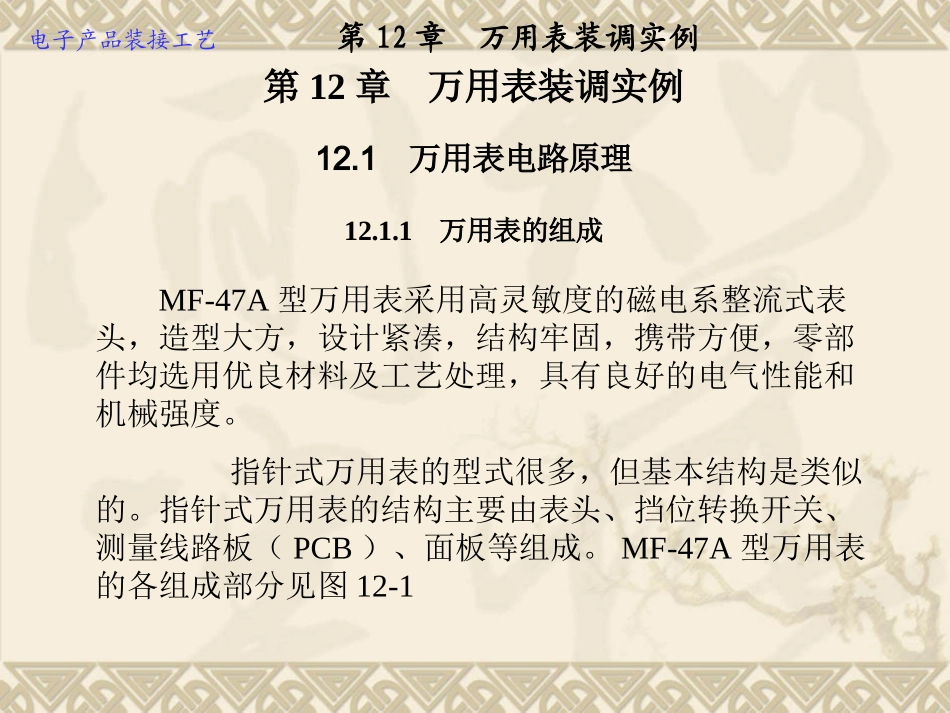

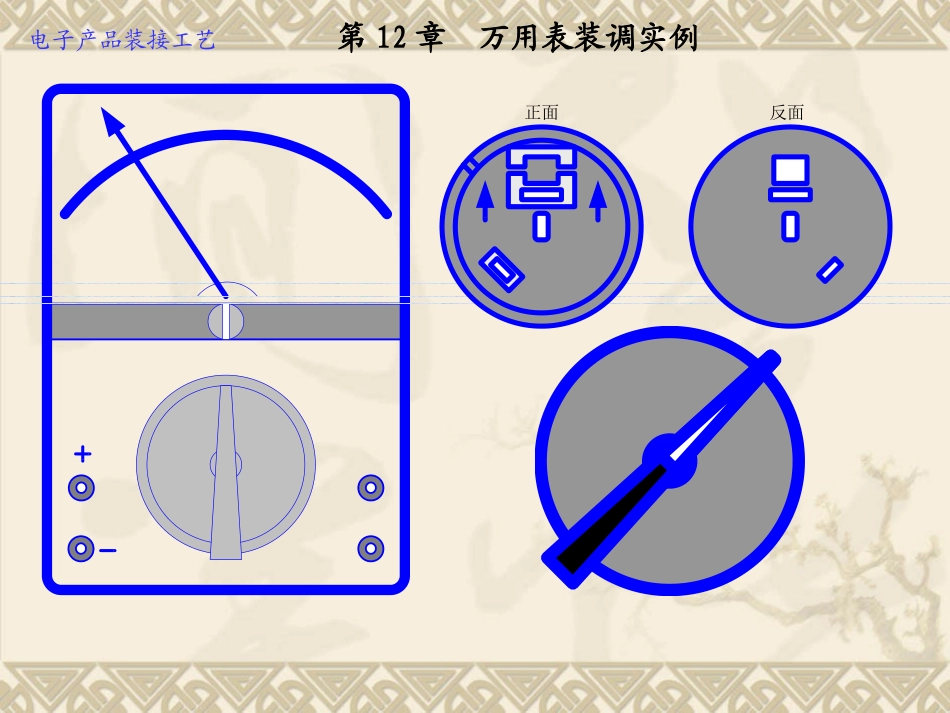

电子产品装接工艺第12章万用表装调实例第12章万用表装调实例12.1万用表电路原理12.1.1万用表的组成MF-47A型万用表采用高灵敏度的磁电系整流式表头，造型大方，设计紧凑，结构牢固，携带方便，零部件均选用优良材料及工艺处理，具有良好的电气性能和机械强度。指针式万用表的型式很多，但基本结构是类似的。指针式万用表的结构主要由表头、挡位转换开关、测量线路板（PCB）、面板等组成。MF-47A型万用表的各组成部分见图12-1电子产品装接工艺第12章万用表装调实例（a）测量线路板电子产品装接工艺第12章万用表装调实例正面反面电子产品装接工艺第12章万用表装调实例测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流；表头是万用表的测量显示装置，MF-47A型指针式万用表采用控制显示“面板+表头”一体化结构；挡位开关用来选择被测电量的类型和量程。万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。当转换开关拨到直流电流挡，可分别与5个接触点接通，用于测量500mA、50mA、5mA和500μA、50μA量程的直流电流。同样,当转换开关拨到欧姆挡，可分别测量×1Ω、×10Ω、×100Ω、×1kΩ、×10kΩ量程的电阻；当转换开关拨到直流电压挡，可分别测量0.25V、1V、2.5V、10V、50V、250V、500V、1000V量程的直流电压；当转换开关拨到交流电压挡，可分别测量10V、50V、250V、500V、1000V量程的交流电压。在组装前先认真认识每一个部分，将万用表的盒子打开，把散件放在后盖中，将电阻等元器件放在塑料袋中，不能丢失。注意，表头不能跌坏或者拿在手里晃动。挡位开关由安装在正面的挡位开关旋钮和安装在反面的电刷旋钮组成。测量线路板有黄绿两面，绿面用于焊接，黄面用于安装元件。电子产品装接工艺第12章万用表装调实例12.1.2测量电路1．指针式万用表的基本工作原理指针式万用表最基本的工作原理如图12-2所示。R1RPR2R3R0E-+-+VDVmAVKΩRx红黑图12-2指针式万用表最基本的测量原理它由表头、电阻测量挡、直流电流测量挡、直流电压测量挡和交流电压测量挡几个部分组成，图中“－”为黑表棒插孔，“＋”为红表棒插孔。电子产品装接工艺第12章万用表装调实例R10.44(1/2)5(1/2)50.5555R2R3R4DCmA0.05(0.25V)DCVR515k30kR6R7R8150k800k5005500.512.510502505001kACV1k5002505010R13R12R11R104.5M(1/2)2.25M1.8M360kR222.69kD1D240074007E11.5VE29VR984kR23141kΩ×10k×1k×100×10×1+-2.5k46.2uAD5D64007×2C20.01uFR290.05*5AR284.15kR2446kebcbecR2532k0.5AR26R276.75M(1/2)+6.75M(1/2)VR20180ADJhFER2120kWH110kC110uF4007D34007D4WH2500A2500R1956R18R17R16R15R1417.3k55.4k1.78k165(1/2)15.3(1/2)压敏电阻YM12．MF-47A型万用表的工作原理MF-47A型万用表的原理图及测量线路板线路板分别如图12-3、图12-4所示。电子产品装接工艺第12章万用表装调实例图12-4测量线路板DCV挡公共部分ACV挡欧姆挡DCA挡电子产品装接工艺第12章万用表装调实例12.2万用表的整机装配12.2.1元器件的选用这里，仅介绍常规的选用原则和方法。1．电阻器的选用1）型号选取：对于一般的电子产品，可选碳膜或碳质电阻器；对高品质的电子产品，可选金属膜或线绕电阻器；对于仪器仪表电路应选精密电阻器；对于高频电路应选表面安装元件。2）阻值与精度选取：对于普通产品用四色电阻器即可，对于测量仪表则要用五色环电阻器。2．电位器的选用1）结构和尺寸的选择：应注意尺寸大小、轴柄的长短、轴上是否需要锁紧装置等。2）额定功率的选择：电位器的额定功率可按固定电阻器的功率公式计算。电子产品装接工艺第12章万用表装调实例3．电容器的选用1）型号选择：用于低频耦合、旁路等场合应选用纸介电容器；在高频电路和高压电路中，应选用云母电容器和瓷介电容器；在电源滤波或退耦电路中就选用电解电容器。2）精度选择：在振荡、延时及音调控制电路中，电容器的容量要求高；在各种滤波电路中，容量值要求非常精确，其误差值应小于±0.3%～±0.7%。3）耐压选择：电容器的工作电压应低于额定电压10%～20%。4）交流电压和电流方面：不应超过给出的额定值，电解电容器不能在交流电路中使用，但可以在...
