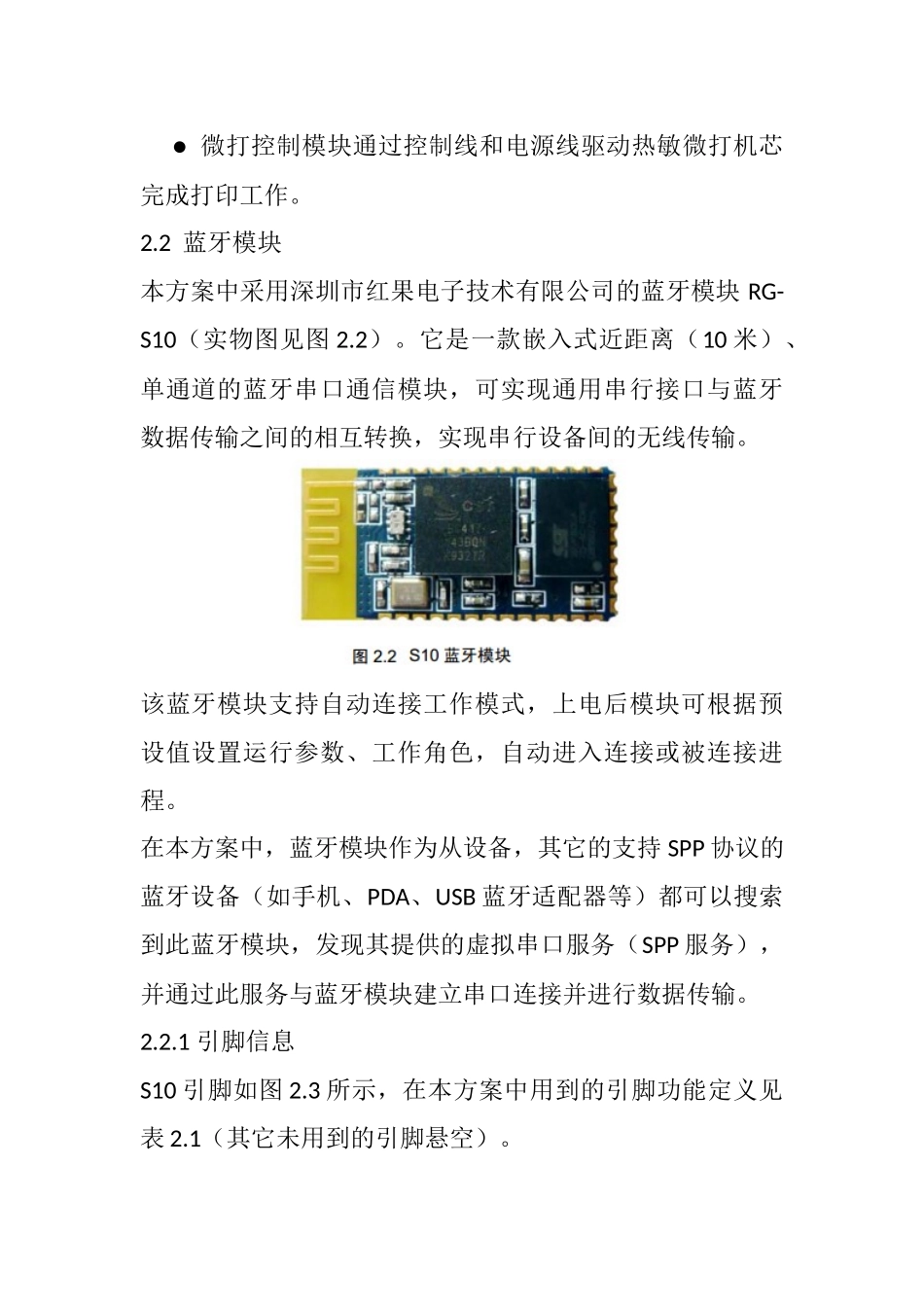

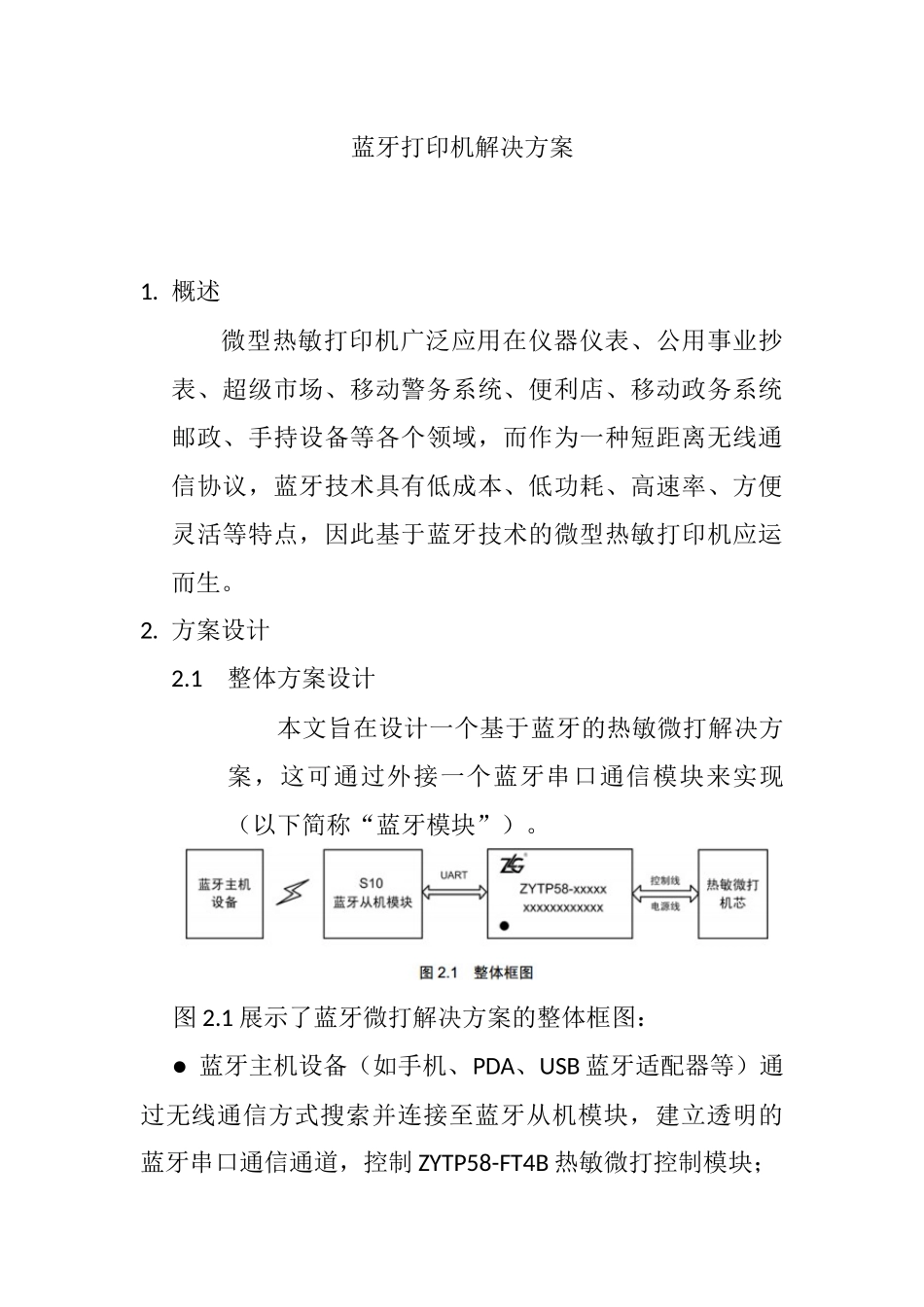

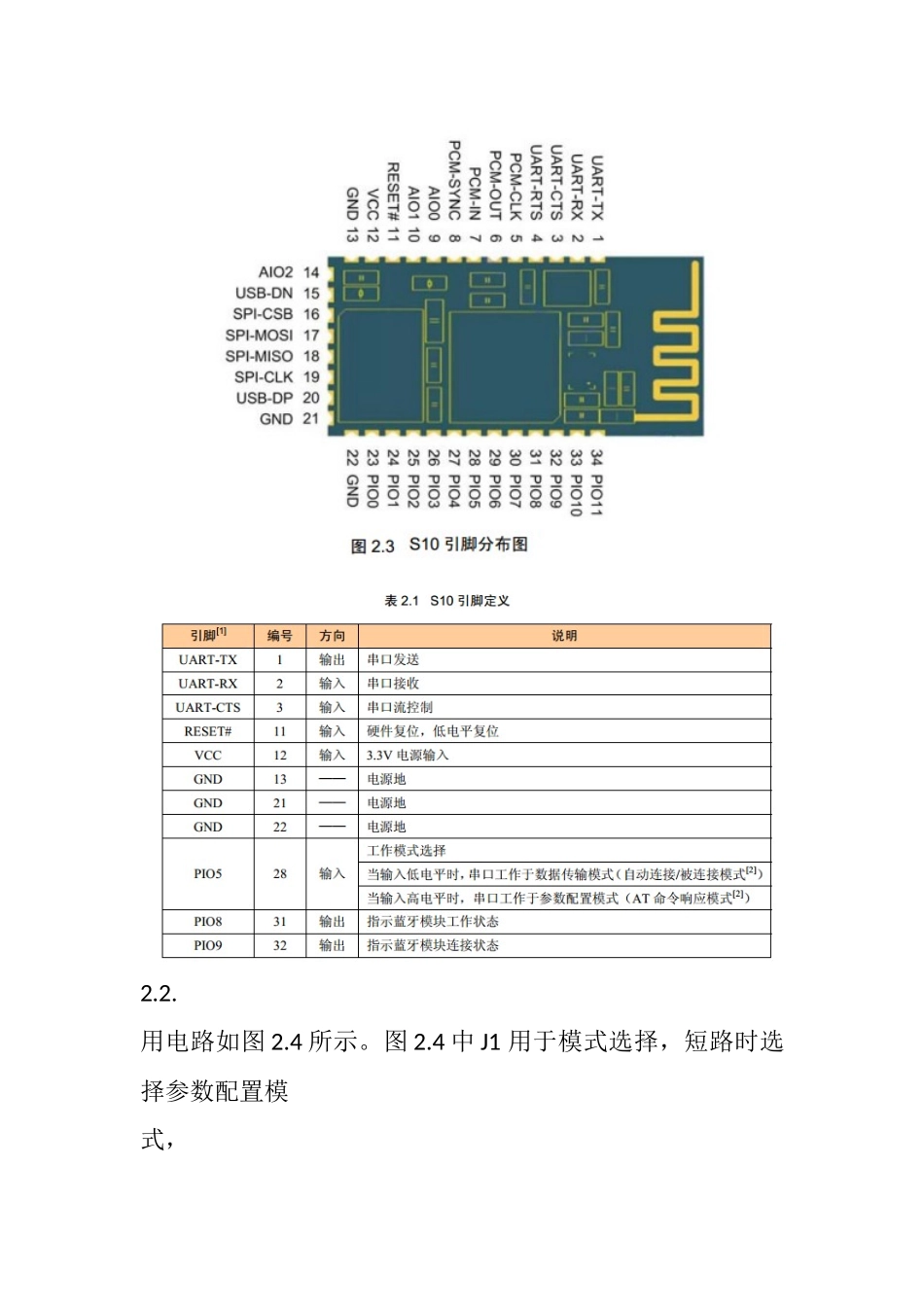

蓝牙打印机解决方案1.概述微型热敏打印机广泛应用在仪器仪表、公用事业抄表、超级市场、移动警务系统、便利店、移动政务系统邮政、手持设备等各个领域，而作为一种短距离无线通信协议，蓝牙技术具有低成本、低功耗、高速率、方便灵活等特点，因此基于蓝牙技术的微型热敏打印机应运而生。2.方案设计2.1整体方案设计本文旨在设计一个基于蓝牙的热敏微打解决方案，这可通过外接一个蓝牙串口通信模块来实现（以下简称“蓝牙模块”）。图2.1展示了蓝牙微打解决方案的整体框图：●蓝牙主机设备（如手机、PDA、USB蓝牙适配器等）通过无线通信方式搜索并连接至蓝牙从机模块，建立透明的蓝牙串口通信通道，控制ZYTP58-FT4B热敏微打控制模块；●微打控制模块通过控制线和电源线驱动热敏微打机芯完成打印工作。2.2蓝牙模块本方案中采用深圳市红果电子技术有限公司的蓝牙模块RG-S10（实物图见图2.2）。它是一款嵌入式近距离（10米）、单通道的蓝牙串口通信模块，可实现通用串行接口与蓝牙数据传输之间的相互转换，实现串行设备间的无线传输。该蓝牙模块支持自动连接工作模式，上电后模块可根据预设值设置运行参数、工作角色，自动进入连接或被连接进程。在本方案中，蓝牙模块作为从设备，其它的支持SPP协议的蓝牙设备（如手机、PDA、USB蓝牙适配器等）都可以搜索到此蓝牙模块，发现其提供的虚拟串口服务（SPP服务），并通过此服务与蓝牙模块建立串口连接并进行数据传输。2.2.1引脚信息S10引脚如图2.3所示，在本方案中用到的引脚功能定义见表2.1（其它未用到的引脚悬空）。2.2.用电路如图2.4所示。图2.4中J1用于模式选择，短路时选择参数配置模式，2应用电路蓝牙模块的应否则选择数据传输模式；J2为3.3V电源输入；J3为串口。首次使用蓝牙模块时应先配置，因此需要短路J1进入参数配置模式，并往J3串口发送配置命令。配置成功后，断开J1进入数据传输模式，此时J3串口将用于传输无线数据。注：在本方案中，J3串口中的BT_CTS连接ZYTP58-FT4B热敏微打控制模块的BUSY引脚，用于流控制。2.3微打控制模块2.3.1引脚信息本方案采用了ZYTP58-FT4B热敏微打控制模块，其引脚如图2.5所示，引脚功能定义见表2.2。2.3.2应用电路ZYTP58-FT4B系列热敏微打控制模块使用ZLG公司的机芯ZTP486F-H101/L101（兼容富士通FTP-628MCL101），其典型应用电路如图2.8所示。3.功能测试本节以MTP58-FT4B-T1评估板为平台演示本方案。MTP58-FT4B-T1评估板内置S10蓝牙模块和ZYTP58-FT4B热敏微打控制模块，只需简单操作即可实现蓝牙无线打印功能。MTP58-FT4B-T1评估板实物见图3.1。3.1演示平台3.1.1硬件zMTP58-FT4B-T1评估板（包含HHW-S10蓝牙模块）；zPC机。3.1.2软件开发环境zMicroPrinterPC机微打测试软件；zBlueSoleil蓝牙管理软件。3.2测试步骤本次测试将使用蓝牙无线通信方式实现无线打印，测试步骤如下。1.蓝牙模块模式配置按照图3.3所示步骤进行设置，选择（a）RS-232C串口通信方式（应根据实际使用进行选择）。2.蓝牙模块参数配置（1）配置MicroPrinter通信参数运行MicroPrinterPC机微打测试软件，端口、波特率和流控制分别设置为：COM1（实际使用的PC机串口编号，示例里为COM1）、38400（蓝牙模块配置模式下，串口通信波特率固定为38400bps）和无，如图3.4所示；（2）恢复蓝牙模块出厂参数在MicroPrinter发送数据区输入AT命令“AT+ORGL”（以回车键结束，下同），点击【发送】，观察接收数据区，若返回OK，则表明蓝牙模块恢复出厂参数成功，如图3.5所示。（3）设置蓝牙模块设备名称在输入区输入AT命令“AT+NAME=MicroPrinter”，点击【发送】，观察接收数据区，若返回OK，表明设置成功，设备名称为“MicroPrinter”，如图3.6所示。（4）设置蓝牙模块串口通信波特率在输入区输入AT命令“AT+UART=9600,0,0”，点击【发送】，观察接收数据区，若返回OK，表明设置成功，通信波特率为9600bps（ZYTP58-FT4B上电默认通信波特率为9600bps），如图3.7所示。（5）打开蓝牙模块串口流控制功能在输入区输入AT命令“AT+RTS=1”（1打开，0关闭），点击【发送】，观察接收数据区，若返回OK，表明串口流控制功能已开启成功，如图3.7所示。（...
