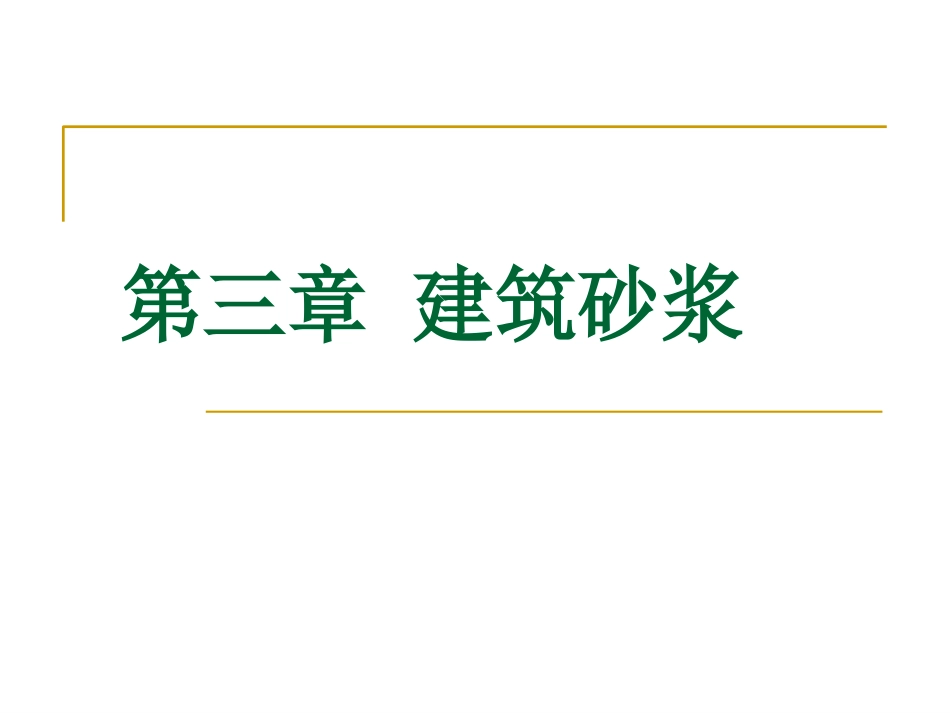

第三章 建筑砂浆(1)VIP专享VIP免费

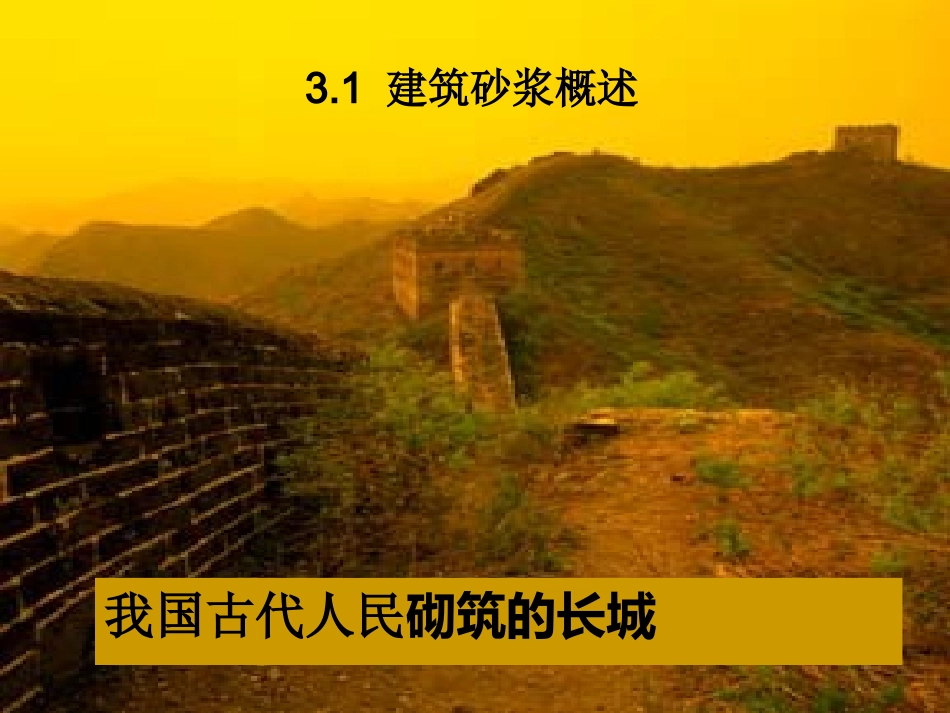

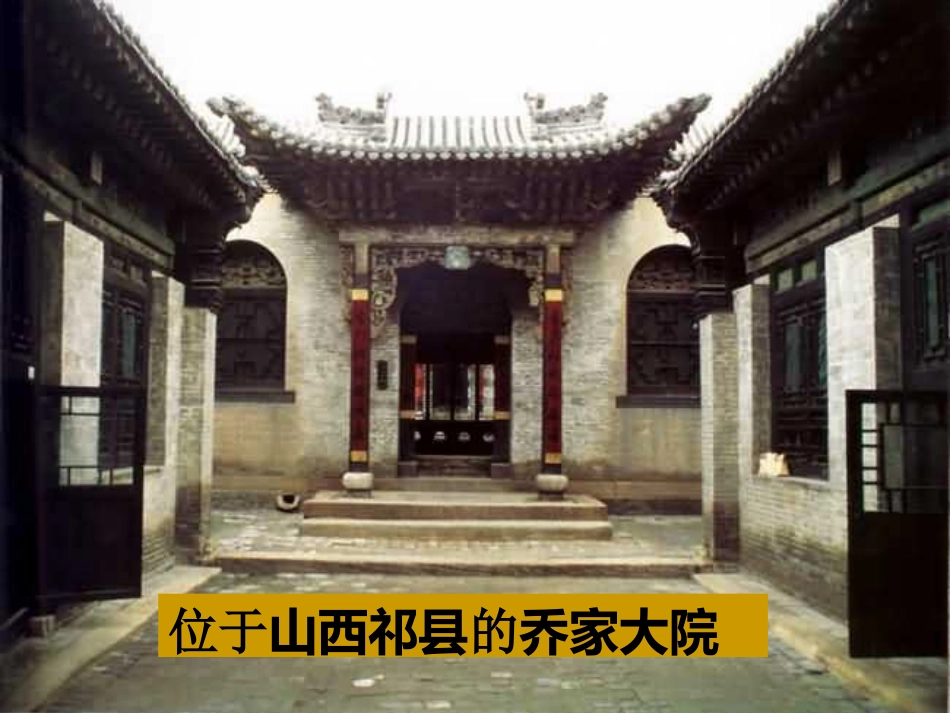

第三章建筑砂浆ConstructionMaterials我国古代人民砌筑的长城3.1建筑砂浆概述ConstructionMaterials位于山西祁县的乔家大院ConstructionMaterials砌筑的中世纪城堡砂浆的概念砂浆是由胶凝材料、细骨料和水按适当比例配制而成的建筑材料。为改善砂浆的和易性，可掺入适量的外加剂和掺合料。砂浆可看成无粗骨料的混凝土，因此混凝土的许多规律也基本上适用于砂浆，但由于砂浆多以薄层使用，而且又多是铺抹在多孔、吸水及不平的基底上，因此对砂浆的要求，也有它的特殊性。建筑砂浆在建筑工程中起粘结、衬垫、传递应力的作用。主要用于砌筑、抹面、修补和装饰工程。在结构工程中，单块的砖、砌块和石材等需用砂浆将其粘结为砌体，砖墙勾缝、大型墙板的接缝也要用砂浆。在装饰工程中，墙面、地面和柱面等需要用砂浆抹面，起到保护结构和装饰作用，镶贴大理石、水磨石、面砖等贴面材料也要使用砂浆，是建筑工程中一项用量大、用途广的建筑材料。建筑砂浆可认为是砂率为建筑砂浆可认为是砂率为100%100%的混凝土的混凝土加气混凝土砌块表面的砂浆陶瓷玻化砖表面的砂浆陶瓷玻化砖表面的砂浆砂浆的分类按胶凝材料分类水泥砂浆：保水性差、强度高石灰砂浆保水性好、强度差混合砂浆：水泥+石灰+砂+水....按用途分类砌筑砂浆：胶结各种砌块抹面砂浆：粉刷、装修建筑物表面特种砂浆：防水、绝热、吸音、装饰等作用用强度等级相同的混合砂浆砌筑的砌体强度比用水泥砂浆砌筑的强度高。3.2砌筑砂浆•将砖、石、砌块等粘结成为砌体的砂浆称为砌筑砂浆，它起着粘结砖和砌块，传递荷载，并使应力的分布较为均匀，协调变形的作用，是砌体的重要组成部分。3.2.1砌筑砂浆的组成材料在选用胶凝材料时应根据砂浆使用的部位，所处的环境条件等合理选择。在干燥环境中使用的砂浆既可选用气硬性胶凝材料(如石灰、石膏)，也可选用水硬性胶凝材料(如水泥)；若在潮湿环境或水中使用的砂浆则必须选用水硬性胶凝材料。1、胶凝材料水泥是砌筑沙浆中最主要的胶凝材料，常用的水泥有普通水泥，矿渣水泥，火山灰水泥，粉煤灰水泥等。在选用时应根据工程所在的环境条件选择适合的水泥品种。水泥标号的选择应使水泥标号（强度）为砂浆强度等级的4-5倍为宜，水泥砂浆采用的水泥，其强度等级不宜大于32.5级（标号）；水泥混合砂浆采用的水泥，其强度等级不宜大于42.5级（标号）。由于砂浆强度要求不高，所以采用中、低标号水泥配制砂浆较好。若水泥标号过高，会使砂浆中水泥用量不足而导致保水性不良。如果水泥强度的强度过高，可适当掺入大量的炉渣，灰渣等物质，磨细后生产出砌筑水泥专门用于拌制砌筑砂浆。由于砌筑水泥中熟料的含量很少，一般15%~25%，所以砌筑水泥的强度较低，通常分为125,175,225这3个标号。•水泥注意事项：前述的五大品种水泥均可拌制砌筑砂浆。要注意的是：①砌筑砂浆用水泥的强度等级应该根据设计要求进行选择。②施工时，通常在砂浆中掺加适量石灰膏或电石渣等胶凝材料代替部分水泥。③对于特定的环境应选用相适应的水泥品种④水泥强度等级为砂浆强度等级的45倍。⑤水泥砂浆采用的水泥强度等级不宜大于32.5。⑥混合砂浆采用的水泥强度等级不宜大于42.5。⑦水泥砂浆中水泥用量不得低于200kg/m3。⑧石灰膏用前熟化时间不得少于7天。为改善砂浆的和易性，常在砂浆中加入一些无机细颗粒掺合料，如，粘土，粉煤灰等。石灰须经过制成一定稠度的膏体使用。这些材料不得含有影响砂浆性能的有害物质，含有颗粒或结块时应用３mm的方孔筛过滤。粉煤灰若经过磨细后使用效果会更好。消石灰粉不得直接用于砌筑砂浆中。2掺合料与砼中掺加外加剂一样，为改善砂浆的某些性能，也可加入塑化、早强、防冻、缓凝等作用的外加剂。但使用外加剂时，必须具有法定检测机构出具的该产品的砌体强度检验报告，并经砂浆性能试验合格后，方可使用。3外加剂在许多特殊的场合可采用聚合物作为砂浆的胶凝材料，由于聚合物为链型或体型高分子化合物且黏性好，在砂浆中可呈膜状大面积分布，因此可提高砂浆的粘合性、韧性和抗冲击性，同时也有利于提高砂浆的抗渗、抗碳化等耐久性能，但是可能会使砂浆抗压强度下降。常用的...
