圈梁的作用与设置要求VIP免费

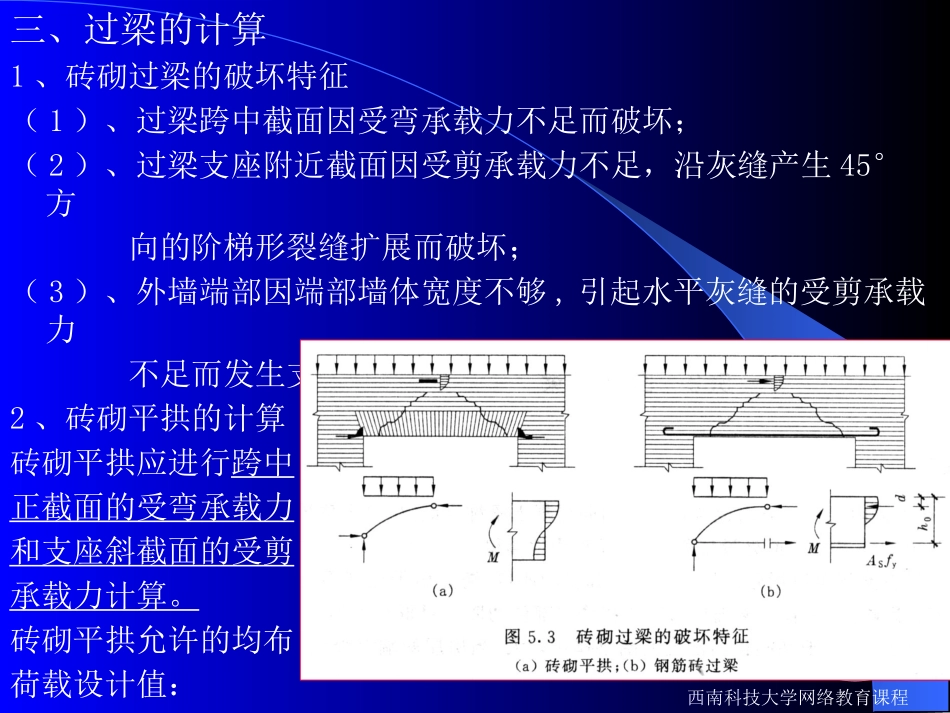

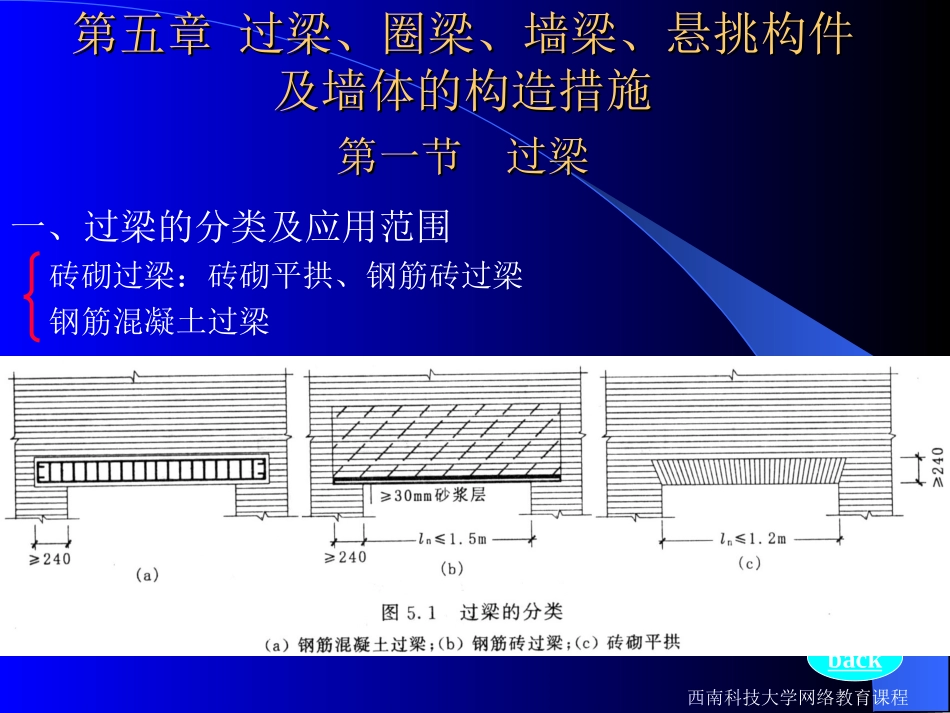

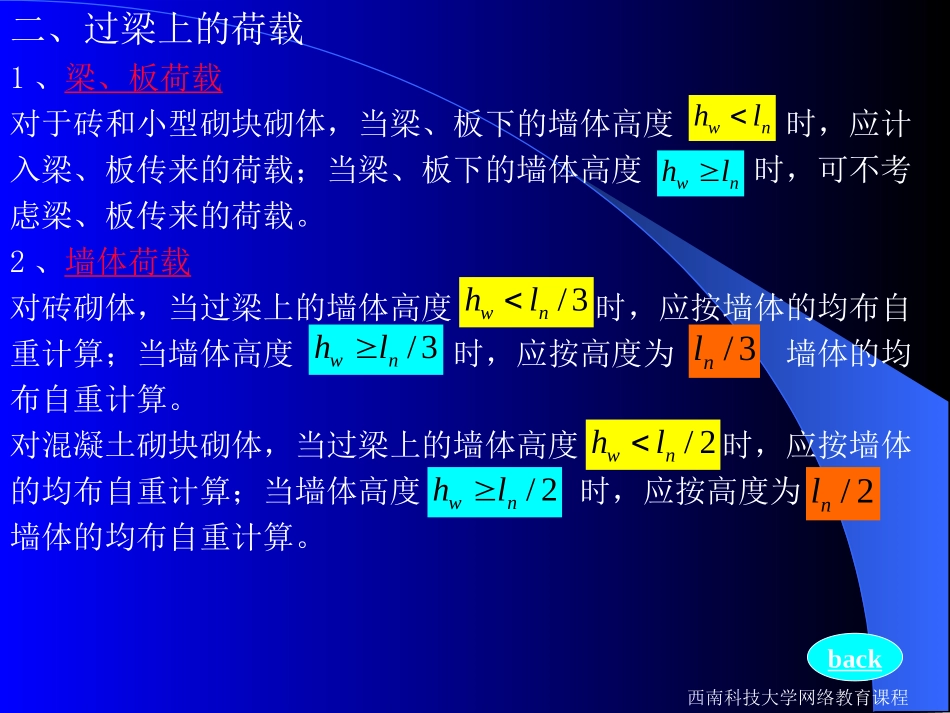

1第五章过梁、圈梁、墙梁、悬挑构件第五章过梁、圈梁、墙梁、悬挑构件及墙体的构造措施及墙体的构造措施第一节过梁第一节过梁一、过梁的分类及应用范围砖砌过梁：砖砌平拱、钢筋砖过梁钢筋混凝土过梁西南科技大学网络教育课程back2二、过梁上的荷载1、梁、板荷载对于砖和小型砌块砌体，当梁、板下的墙体高度时，应计入梁、板传来的荷载；当梁、板下的墙体高度时，可不考虑梁、板传来的荷载。2、墙体荷载对砖砌体，当过梁上的墙体高度时，应按墙体的均布自重计算；当墙体高度时，应按高度为墙体的均布自重计算。对混凝土砌块砌体，当过梁上的墙体高度时，应按墙体的均布自重计算；当墙体高度时，应按高度为墙体的均布自重计算。西南科技大学网络教育课程backnwlhnwlh3/nwlh3/nwlh3/nl2/nwlh2/nwlh2/nl3三、过梁的计算1、砖砌过梁的破坏特征（1）、过梁跨中截面因受弯承载力不足而破坏；（2）、过梁支座附近截面因受剪承载力不足，沿灰缝产生45°方向的阶梯形裂缝扩展而破坏；（3）、外墙端部因端部墙体宽度不够,引起水平灰缝的受剪承载力不足而发生支座滑动破坏。2、砖砌平拱的计算砖砌平拱应进行跨中正截面的受弯承载力和支座斜截面的受剪承载力计算。砖砌平拱允许的均布荷载设计值：西南科技大学网络教育课程back43、钢筋砖过梁的计算钢筋砖过梁应进行跨中正截面的受弯承载力和支座斜截面的受剪承载力计算。钢筋砖过梁的受弯承载力计算公式:钢筋砖过梁的受剪承载力计算公式:4、钢筋混凝土过梁钢筋混凝土过梁，应按钢筋混凝土受弯构件计算。在验算过梁下砌体局部受压承载力时，可不考虑上层荷载的影响。西南科技大学网络教育课程backsyAfhM085.05第二节圈梁第二节圈梁一、圈梁的设置砌体房屋结构中，在墙体内水平方向设置封闭的钢筋混凝土梁称为圈梁。圈梁的作用：1、增强房屋的整体性和空间刚度；2、防止由于地基不均匀沉降或较大振动荷载等对房屋引起的不利影响。3、设置在基础顶面部位和檐口部位的圈梁对抵抗不均匀沉降作用最为有效。4、当房屋中部沉降较两端为大时，位于基础顶面部位的圈梁作用较大；当房屋两端沉降较中部为大时，檐口部位的圈梁作用较大。西南科技大学网络教育课程back6二、圈梁的构造要求1、圈梁宜连续地设在同一水平面上，并形成封闭状。2、纵横墙交接处的圈梁应有可靠的连接。刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。3、钢筋混凝土圈梁的宽度宜与墙厚相同，当墙厚时，其宽度不宜小于。圈梁高度不应小于120mm。纵向钢筋不宜少于，绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于300mm。4、圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。西南科技大学网络教育课程backmmh2403/2h1047第三节墙梁第三节墙梁一、概述墙体不仅作为荷载作用在托梁上，而且作为结构的一部分与托梁共同工作，这种由钢筋混凝土托梁和梁上计算高度范围内的砌体墙组成的组合构件，称为墙梁。1、分类：按承受荷载分类：承重墙梁、自承重墙梁按支承条件分类：简支墙梁、连续墙梁、框支墙梁西南科技大学网络教育课程back82、墙梁的一般规定二、墙梁的受力特点和破坏形态1、简支墙梁的破坏形态（1）、弯曲破坏（2）、剪切破坏：斜拉破坏和斜压破坏、劈裂破坏（3）、局压破坏西南科技大学网络教育课程back92、框支墙梁的破坏形态（1）、弯曲破坏（2）、剪切破坏（3）、弯剪破坏（4）、局压破坏3、连续墙梁的破坏形态（1）、斜拉破坏（2）、斜压破坏（3）、剪压－局压破坏西南科技大学网络教育课程back10三、墙梁的计算1、计算内容与计算简图（1）、墙梁的计算简图（2）、墙梁的计算内容考虑托梁与墙体的组合作用，墙梁应分别进行使用阶段正截面受弯承载力、斜截面受剪承载力和托梁支座上部砌体局部受压承载力计算，以及施工阶段托梁承载力验算。自承重墙梁可不验算墙体受剪承载力和砌体局部受压承载力。2、墙梁荷载计算使用阶段墙梁上的荷载：（1）、承重墙梁A：托梁顶面的荷载设计值Q1、F1取托梁自重及本层楼盖的恒荷载和活荷载。B:墙梁顶面的荷载设计值Q2取托梁以上各层墙体自重、墙梁顶面以上各层楼（屋）盖的恒荷载和活荷载；集中荷载...
