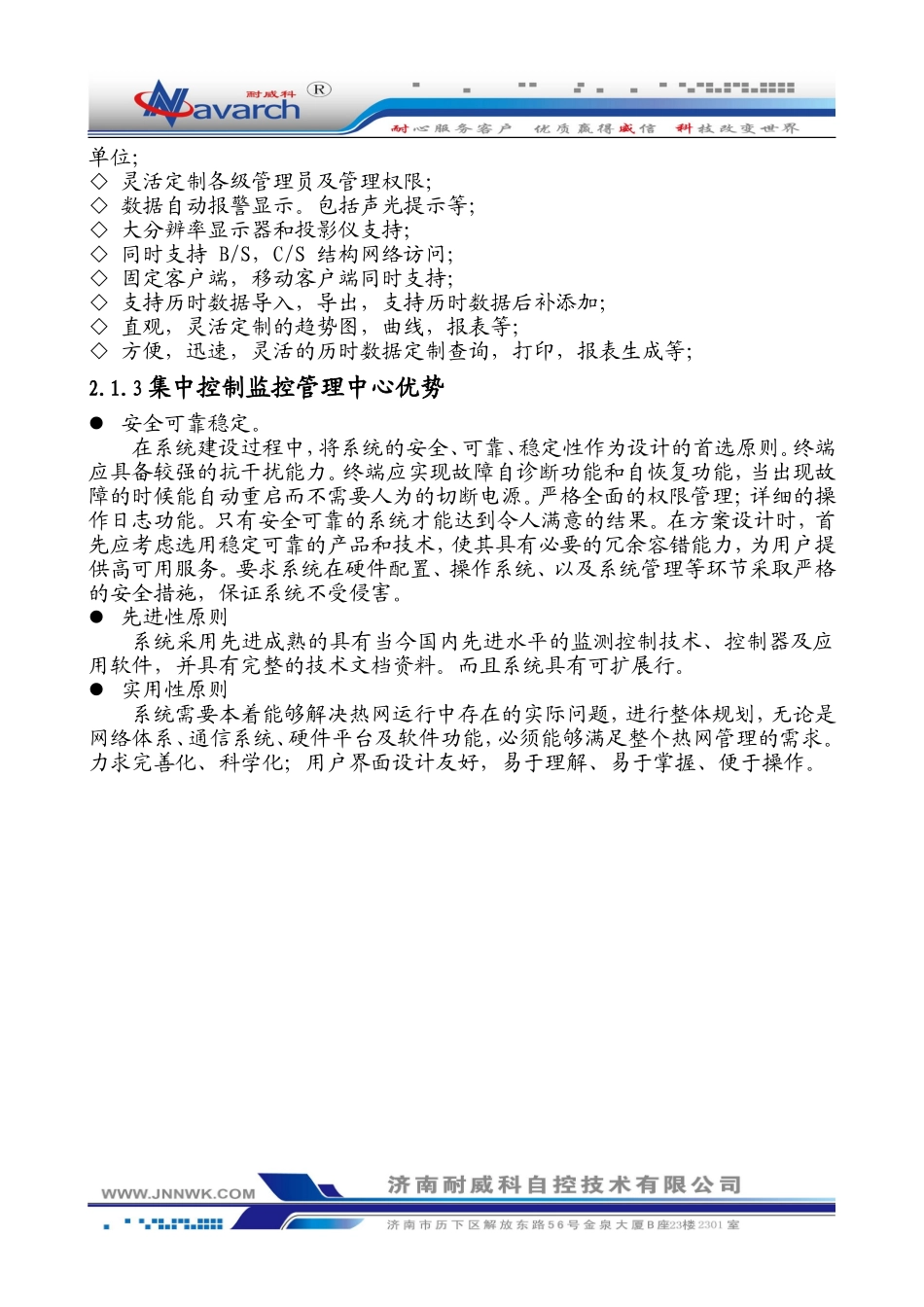

热网监控系统技术方案1、概述随着国民经济的不断进步和人民生活水平日益提高，社会对环境的要求越来越高。近年来国家大力提倡城镇集中供热，改变原来各单位、各片区自己供热、单独建立锅炉房给城市带来的污染，由城市外围的一个或者多个热电厂提供热源，市内各片区建立换热站，统一给用户供热。因此建立一套完善的热网生产调度系统，对热网进行监测和有效的调节，以降低能源消耗和提高供热质量成为供热管理的迫切需要。热网监控系统为供热管理人员提供集中供热系统的运行状况，帮助工作人员选择合适的运行方式，进行优化生产和运行。监控系统提供的数据实时、准确，使热网的调控有了可靠的依据。系统的投入不仅明显改善了供热效果，还节约了大量的能源，既能保证热量充足时减少热能的消耗，又能保证热量不足时热量的均摊，对保证供热质量、节约能源起到了积极作用。为了实现热源控制一体化，热网智能化，终端用户信息化；解决了系统整体过量供热，管网存在水力失调，室温存在冷热不均及锅炉冷凝水的问题，达到整个系统的节能目的；提高了供热品质及舒适度，延长了设备的使用寿命。为此我们集中公司中的科研力量开发了具有自主品牌的——“‘耐威科’城市供热管网集中控制管理平台”（以下简称：耐威科管理平台），该平台是集现代计算机技术、自动控制技术和通讯技术为一体的。整个耐威科管理平台分为用户计量与控制系统、‘耐威科’无人值守换热站控制系统（以下简称：控制系统）和集中控制监控管理中心（以下简称管理中心）三个部分。2、热网监控系统的组成及特点整个热网监控系统分为三个部分：集中控制监控管理中心、‘耐威科’无人值守换热控制系统和室内无线通讯计量与控制系统。2.1集中控制监控管理中心2.1.1集中控制监控管理中心组成集中控制监控管理中心由上位机、服务器、上位管理软件、交换机、GPRS解析终端等设备组成。它可以宏观掌握整个供热系统运行状况、运行质量。保证供热系统的运行参数。对热网的水力工况和热力工况进行全自动调节，解决各换热站的耦合影响，消除热网水平失调，平衡供热效果。同时他可以监控整个供热区域内的所有用户的用热情况，并根据实际情况对用户的用热情况进行调节。2.1.2集中控制监控管理中心特点◇超大系统容量。可以同时容纳上万个I/O点，10万个以上监测数据采集点；◇超长时间数据存储。由于管理中心采用了专用的数据库存储系统。数据存储时间可达50年上。存储数据可达T级。◇全面系统冗余处理。包括数据库冗余，系统冗余，通讯冗余等。◇全面的热网系统管理。根据热网系统的特点，可以把系统分为许多小的管理单位；◇灵活定制各级管理员及管理权限；◇数据自动报警显示。包括声光提示等；◇大分辨率显示器和投影仪支持；◇同时支持B/S，C/S结构网络访问；◇固定客户端，移动客户端同时支持；◇支持历时数据导入，导出，支持历时数据后补添加；◇直观，灵活定制的趋势图，曲线，报表等；◇方便，迅速，灵活的历时数据定制查询，打印，报表生成等；2.1.3集中控制监控管理中心优势安全可靠稳定。在系统建设过程中，将系统的安全、可靠、稳定性作为设计的首选原则。终端应具备较强的抗干扰能力。终端应实现故障自诊断功能和自恢复功能，当出现故障的时候能自动重启而不需要人为的切断电源。严格全面的权限管理；详细的操作日志功能。只有安全可靠的系统才能达到令人满意的结果。在方案设计时，首先应考虑选用稳定可靠的产品和技术，使其具有必要的冗余容错能力，为用户提供高可用服务。要求系统在硬件配置、操作系统、以及系统管理等环节采取严格的安全措施，保证系统不受侵害。先进性原则系统采用先进成熟的具有当今国内先进水平的监测控制技术、控制器及应用软件，并具有完整的技术文档资料。而且系统具有可扩展行。实用性原则系统需要本着能够解决热网运行中存在的实际问题，进行整体规划，无论是网络体系、通信系统、硬件平台及软件功能，必须能够满足整个热网管理的需求。力求完善化、科学化；用户界面设计友好，易于理解、易于掌握、便于操作。可扩充性原则应用软件的设计应逻辑结构清晰、易读。在功能的划分和设计时，尽可...
