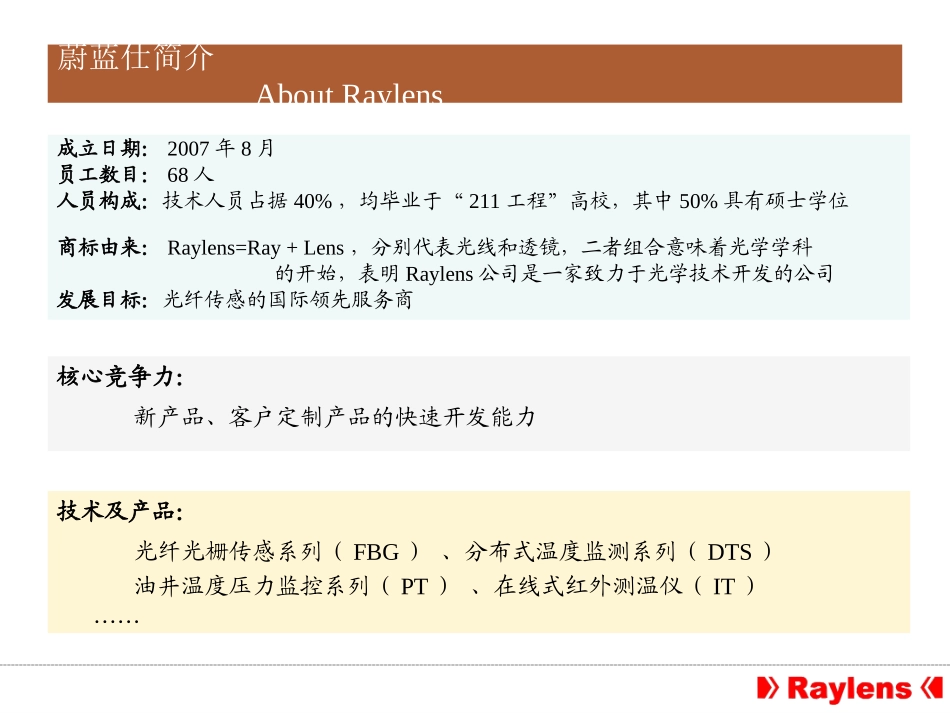

光纤光栅感温探测系统资料北京蔚蓝仕科技有限公司北京市海淀区静淑苑清华科技园区电话：010-62319889/62703545网站：www.weilanshi.comⅠ：基础知识培训目录Content光纤传感概述光纤传感分类及应用蔚蓝仕技术类别光纤光栅技术及测温原理Ⅱ：产品知识光纤光栅测温系统组成传感器说明及规格站控层仪器说明及规格软件系统成立日期：2007年8月员工数目：68人人员构成：技术人员占据40%，均毕业于“211工程”高校，其中50%具有硕士学位商标由来：Raylens=Ray+Lens，分别代表光线和透镜，二者组合意味着光学学科的开始，表明Raylens公司是一家致力于光学技术开发的公司发展目标：光纤传感的国际领先服务商蔚蓝仕简介AboutRaylens核心竞争力：新产品、客户定制产品的快速开发能力技术及产品：光纤光栅传感系列（FBG）、分布式温度监测系列（DTS）油井温度压力监控系列（PT）、在线式红外测温仪（IT）……培训目录Content光纤传感概述Overviewofopticalfibersensing是现代通信的产物，随着光纤通信技术的发展而逐步发展；光在光纤传输过程中，外界温度、压力等影响，导致内部传输光信号的强度中心波长、相位、频率、偏振态等光波量的变化，通过不同的技术对强度、中心波长、相位、频率、偏振态的检测科形成多种光纤传感技术。1、光导纤维的简称2、光纤由纤芯、包层、外部涂覆层构成3、光纤的工作波长：短波长0.85um长波长1.31um和1.55um，其中1.55um的损耗最小，是通信常用波段光纤单模光纤1、纤芯直径8-12um2、包层外直径125um3、适宜大容量、长距离的光纤传感组网光纤传感分类及应用Applicationofopticalfibersensing光纤光栅传感技术传感技术传感原理光纤光栅可测物理量适应范围温度、应变、压力、位移、加速度等桥梁、隧道、油罐、电缆、大型结构等分布式光纤测温拉曼散射温度隧道、电缆、管道等分布式光纤测应变布里渊散射应变管道、油井等井下温度压力监测法布里－珀罗干涉温度、压力油井监测、智能井光纤陀螺光纤水听器光纤互感器……光纤光栅技术及测温原理PrincipleofFBGsensinga.宽带入射光b.窄带反射光c.透射光光纤光栅技术及测温原理PrincipleofFBGsensing光纤光栅（FiberBraggGrating）全称：光纤布拉格光栅缩写：FBG光纤种类：单模光纤刻写区域：光纤的纤芯外观表现：类似栅栏结构常用波段：1550nm和1330nm，其中1330nm为实验室波段，1550nm为光纤光栅传感常见波段，蔚蓝仕科技的波段即为C波段（1525nm-1565nm）国际研究起始于20世纪70年代，国内起始于20世纪80年代初光纤光栅技术及测温原理PrincipleofFBGsensingFBG光谱图中心波长λ：以nm、pm为单位，1nm=1000pm中心波长反射率FBG物理参数栅区长度：10-15mm有效折射率：n光栅周期：Λ布拉格定律：布拉格定律表明：n和Λ即可确定FBG初始中心波长Λn光纤光栅技术及测温原理PrincipleofFBGsensingFBG测温原理布拉格定律：表明：n和Λ即可确定FBG初始中心波长温度测量：热光效应导致n变化热胀冷缩导致Λ变化在光谱图中直接表现为中心波长的变化（每1℃变化10pm）光纤光栅技术及测温原理PrincipleofFBGsensing波分复用技术—实现多个传感器的组网•感温电缆感温电缆内部是两根弹性钢丝，每根钢丝外面包有一层感温且绝缘的材料，在正常监视状态下，两根钢丝处于绝缘状态，当周边环境温度上升到预定动作温度时，温度敏感材料破裂，两根钢丝产生短路，输入模块检查到短路信号后产生报警•感温电缆与光纤光栅对比•全同光栅全同光栅（武汉理工技术）指一个传感链上所有传感器的中心波长一致，所有传感器只显示一个温度数据，全同光栅采用1310nm波段，由于“全同波长”光栅技术与“独立波长”光栅技术（完全波分复用光纤光栅技术—北京蔚蓝仕科技有限公司技术）存在巨大技术差异，目前国际上已极少使用“全同波长”技术作为探测温度的精确变化。•全同光栅与独立波长光栅对比光纤光栅传感适用范围ApplicationsofFBGsensing光纤光栅测温系统组成光纤光栅测温系统组成现场监测层——光纤光栅传感器传感器特点：耐高频、防静电传感器分类：1、单端光纤光栅传感器：单端尾纤，适宜开关柜触点温度监测2、双端光纤光栅传感器：双端尾纤，适...
