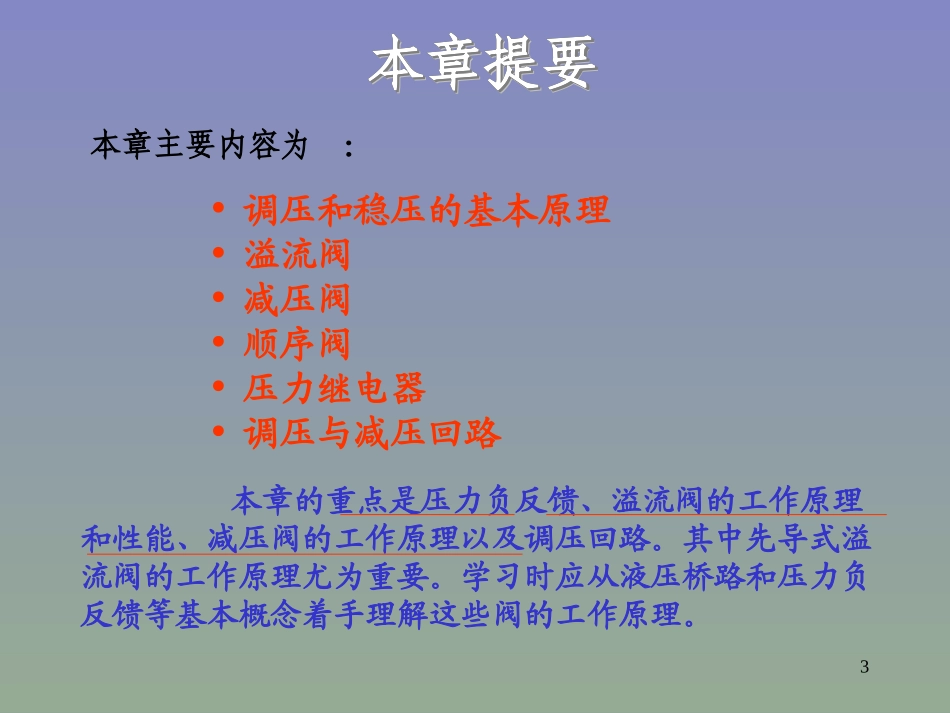

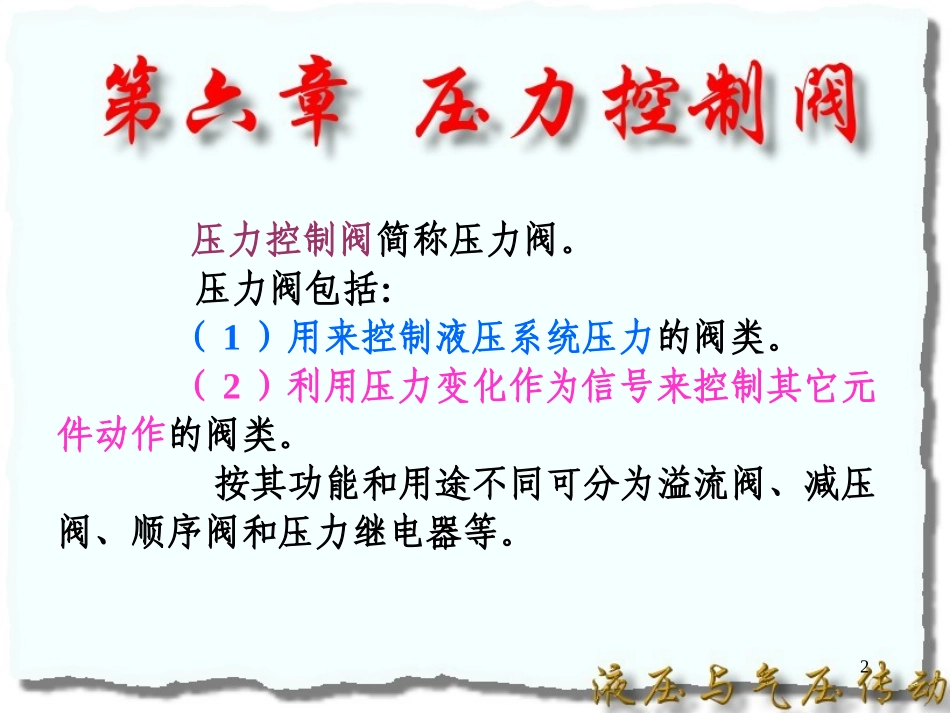

12压力控制阀简称压力阀。压力阀包括：（1）用来控制液压系统压力的阀类。（2）利用压力变化作为信号来控制其它元件动作的阀类。按其功能和用途不同可分为溢流阀、减压阀、顺序阀和压力继电器等。3本章提要本章提要本章提要本章提要•调压和稳压的基本原理•溢流阀•减压阀•顺序阀•压力继电器•调压与减压回路本章的重点是压力负反馈、溢流阀的工作原理和性能、减压阀的工作原理以及调压回路。其中先导式溢流阀的工作原理尤为重要。学习时应从液压桥路和压力负反馈等基本概念着手理解这些阀的工作原理。本章主要内容为：6.26.2溢流阀溢流阀根据“并联溢流式压力负反馈”原理设计而成的液压阀称为溢流阀。溢流阀的主要用途有以下两点：1）调压和稳压。如用在由定量泵构成的液压源中，用以调节泵的出口压力，保持该压力恒定。2）限压。如用作安全阀，当系统正常工作时，溢流阀处于关闭状态，仅在系统压力大于其调定压力时才开启溢流，对系统起过载保护作用。溢流阀的特征是：阀与负载相并联，溢流口接回油箱，采用进口压力负反馈，不工作时阀口常开。根据结构不同，溢流阀可分为直动型和先导型两类。图6.7滑阀式溢流口，端面测压6.2.1直动型溢流阀直动型溢流阀因阀口和测压面结构型式不同，形成了三种基本结构。无论何种结构，均是由调压弹簧和调压手柄、溢流阀口、测压面等三个部分构成。锥阀式溢流口，端面测压锥阀式溢流口，锥面测压直动式溢流阀是作用在阀芯上的主油路液压力与调压弹簧力直接相平衡的溢流阀。图6.7锥阀式直动型溢流阀溢流阀的符号直动型溢流阀结构简单，灵敏度高，但因压力直接与调压弹簧力平衡，不适于在高压、大流量下工作。锥阀芯与面测压调压手柄调压弹簧6.2.2先导型溢流阀先导型溢流阀的主要特点：由主阀芯负责控制系统的压力，先导级负责向主阀提供指令力，作用在主阀芯上的主油路液压力与先导级所输出的“指令压力”相平衡。（1）三节同芯先导型溢流阀阀口处同芯活塞处同芯导向处同芯出油口P2进油口P1主阀芯主阀口导阀芯先导级固定节流孔调压手柄调压弹簧主阀弹簧9图6.10YF型先导式溢流阀原理图阀口主级测压面主级指令ssApFF2指导阀比较1122ApApF主主阀比较：半桥式先导控制部分)(0122111222221122近似恒定时且当常数若先导级趋于主主AAppApApApFpApApF)(02022近似恒定时当指指趋于指指SSSSSAFpKxFApFFApFF图6.9YF型先导式溢流阀主级测压面主级指令阀口黑三角代表先导型液压控制图6.11二节同芯先导式溢流阀（2）二节同芯先导型溢流阀阀口处同芯导向处同芯13图6.10YF型先导式溢流阀原理图主级测压面主级指令ssApFF2指导阀比较1122ApApF主主阀比较：半桥式先导控制部分节流孔2、4串联等价于1个孔节流孔3构成动态阻尼，稳定主阀图6.11二节同芯型先导式溢流阀主级测压面导阀芯阀口固定节流孔图6.12电磁溢流阀6.2.3电磁溢流阀电磁溢流阀是电磁换向阀与先导式溢流阀的组合，用于系统的多级压力控制或卸荷。电磁阀部分先导式溢流阀部分电磁溢流阀原理图电磁阀通电卸压先导式溢流阀部分PT符号T远程调压原理先导式溢流阀部分P先导式溢流阀部分远程调压阀远程调压阀25MPa25MPa32MPa32MPa输出25MPa6.36.3减压阀减压阀根据“串联减压式压力负反馈”原理设计而成的液压阀称为减压阀。减压阀主要用于降低并稳定系统中某一支路的油液压力，常用于夹紧、控制、润滑等油路中。减压阀也有直动型和先导型之分，直动型减压阀的工作原理如图6.4所示，但直动型减压阀较少单独使用。在先导型减压阀中，根据先导级供油的引入方式不同，有“先导级由减压出口供油式”和“先导级由减压进口供油式”两种结构形式。减压阀的特征是：阀与负载相串联，调压弹簧腔有外接泄油口，采用出口压力负反馈，不工作时阀口常闭。6.3.1先导级由减压出口供油的减压阀图6.16图6.17泄油口L（在侧面，图中看不见）泄油口L出油口P2出油口P2进油口P1进油口P1图6.16先导式减压阀黑三角代表先导型液压控制阻尼孔主级测压面主级指令测压孔阀口23图6.17先导式减压阀原理图主级测压面主级指令半桥式先导控制部分ApApF23主主阀比...
