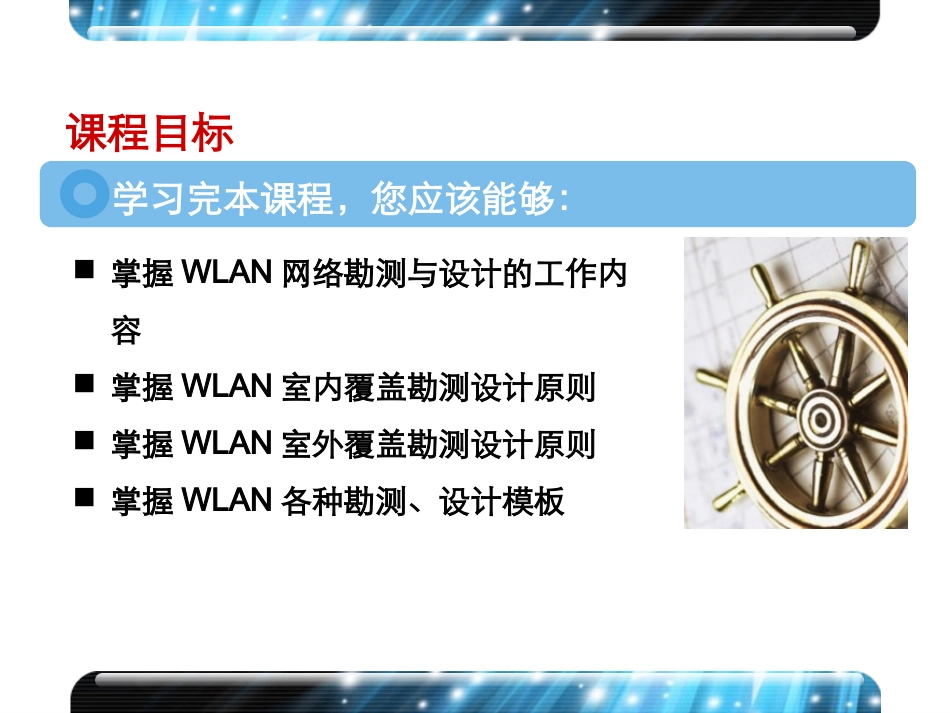

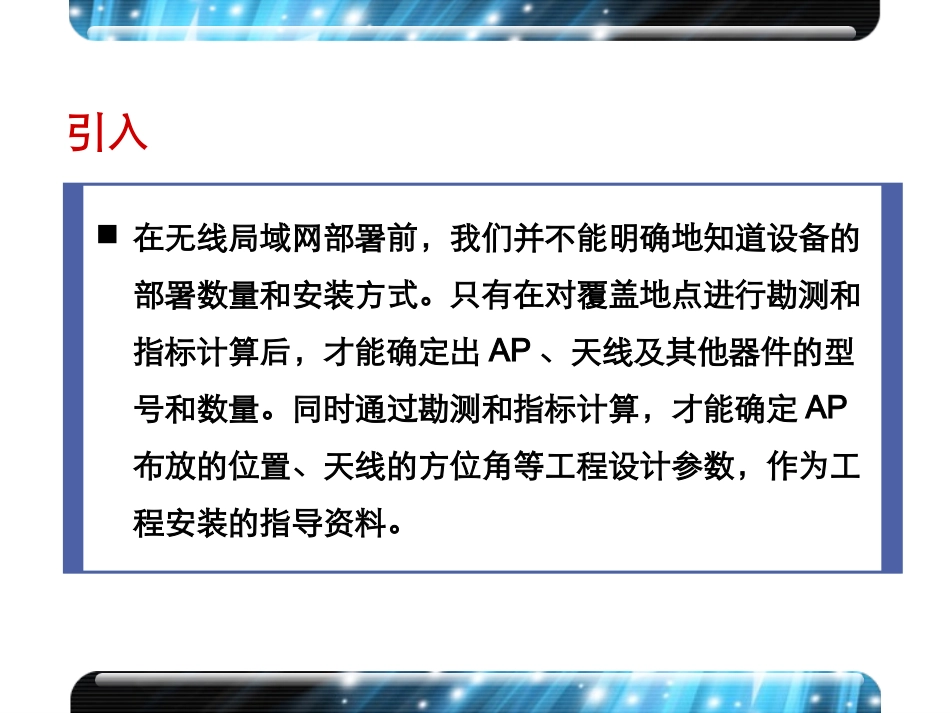

无线网络勘测与设计日期：杭州华三通信技术有限公司版权所有，未经授权不得使用与传播在无线局域网部署前，我们并不能明确地知道设备的部署数量和安装方式。只有在对覆盖地点进行勘测和指标计算后，才能确定出AP、天线及其他器件的型号和数量。同时通过勘测和指标计算，才能确定AP布放的位置、天线的方位角等工程设计参数，作为工程安装的指导资料。引入掌握WLAN网络勘测与设计的工作内容掌握WLAN室内覆盖勘测设计原则掌握WLAN室外覆盖勘测设计原则掌握WLAN各种勘测、设计模板课程目标学习完本课程，您应该能够：WLAN网络勘测操作指导WLAN室内覆盖勘测设计WLAN室外覆盖勘测设计目录www.h3c.com5WLAN网络勘测操作指导网络勘测前的准备业主提供的保障条件网络勘测的内容www.h3c.com6网络勘测前的准备WLAN工程设计人员在接到网规任务书后，首先应仔细阅读《H3C无线系统现场工勘规范》，制定网规实施计划，就网络勘测条件和网络勘测计划与需求方共同协商，明确以下信息：确定覆盖区域，并明确覆盖要求熟悉覆盖区域的平面图了解现网组网情况www.h3c.com7业主提供的保障条件确定覆盖区域，并明确覆盖要求直接提供覆盖区域的平面图提供设备可能的安装位置提供现网组网情况负责协调现场情况协调覆盖区域的物业管理人员随同勘测，并对设备的安装位置、供电方式等作出明确的答复www.h3c.com8网络勘测的内容覆盖区域平面情况，包括覆盖区域的大小、平面图覆盖区域障碍物的分布情况，以分析对信号的阻挡需要接入的用户数量和带宽要求设备可以安装的位置现网有线网组网情况，出口资源等WLAN网络勘测操作指导WLAN室内覆盖勘测设计WLAN室外覆盖勘测设计目录www.h3c.com10WLAN室内覆盖勘测设计室内覆盖规划原则室内信号损耗及传播模型室内覆盖类型划分典型室内覆盖应用www.h3c.com11WLAN室内覆盖规划原则WLAN室内规划一般只考虑在同一楼层区域内通过WLAN方式接入该区域的数据用户，楼内不同楼层应该分别考虑进行覆盖规划。在规划WLAN网络时，首先应该考虑的是AP与无线终端之间无线信号的有效交互，其次是接入用户的有效带宽。www.h3c.com12WLAN室内传播模型WLAN信号室内传播时，接收电平估算公式如下：Pr[dB]=Pt[dB]+Gt[dB]-Pl[dB]+Gr[dB]Pr[dB]为接收电平；Pt[dB]为最大发射功率；Gt[dB]为发射天线增益；Gr[dB]为接收天线增益；Pl[dB]为路径损耗.www.h3c.com13空间传播损耗就电波空间传播损耗来说，2.4G频段的电磁波有近似的路径传播损耗公式为：PathLoss(dB)=46+10*n*LogD（m）其中，D为传播路径，n为衰减因子。www.h3c.com14问题距离（m）传播损耗（dB）10？50？100？PathLoss(dB)=46+10*n*LogD（m）一般写字楼内的办公环境情况下n取值为2.76。www.h3c.com15解答距离（m）传播损耗（dB）1073.65092.9100101.2PathLoss(dB)=46+10*n*LogD（m）一般写字楼内的办公环境情况下n取值为2.76。www.h3c.com16对H3C主要产品的室内开阔环境最大直线覆盖距离建议如下：产品型号WA1208EWA2110建议的室内开阔环境最大覆盖半径（米）100100结论www.h3c.com17信号穿透损耗估测2.4GHz电磁波对于各种建筑材质的穿透损耗的经验值如下：隔墙的阻挡（砖墙厚度100-300mm）：20-40dB；楼层的阻挡：30dB以上；木制家具、门和其它木板隔墙的阻挡：2-15dB；厚玻璃（12mm）：10dB在衡量墙壁等对于AP信号的穿透损耗时，需考虑AP信号入射角度www.h3c.com18WLAN室内覆盖的区域按区域半径分为大于AP覆盖半径区域和小于AP覆盖半径区域。WLAN室内覆盖的区域按接入用户的数量分为高密度用户区域、低密度用户区域。同时接入的终端数量<30（低密度用户数量）>30（高密度用户数量）覆盖区域半径<60m家庭、酒吧、咖啡馆、会议室教室、大开放式办公区>60m酒店、综合办公场所、写字楼礼堂、体育馆室内覆盖类型划分www.h3c.com19半径小、并发用户少区域的覆盖规划此类区域一般半径在60m以下，不存在大的障碍物，而且需要接入的用户也不会太多，可以直接使用一个AP就可全部覆盖。此类区域一般有小会议室、酒吧、咖啡馆、居民家...
