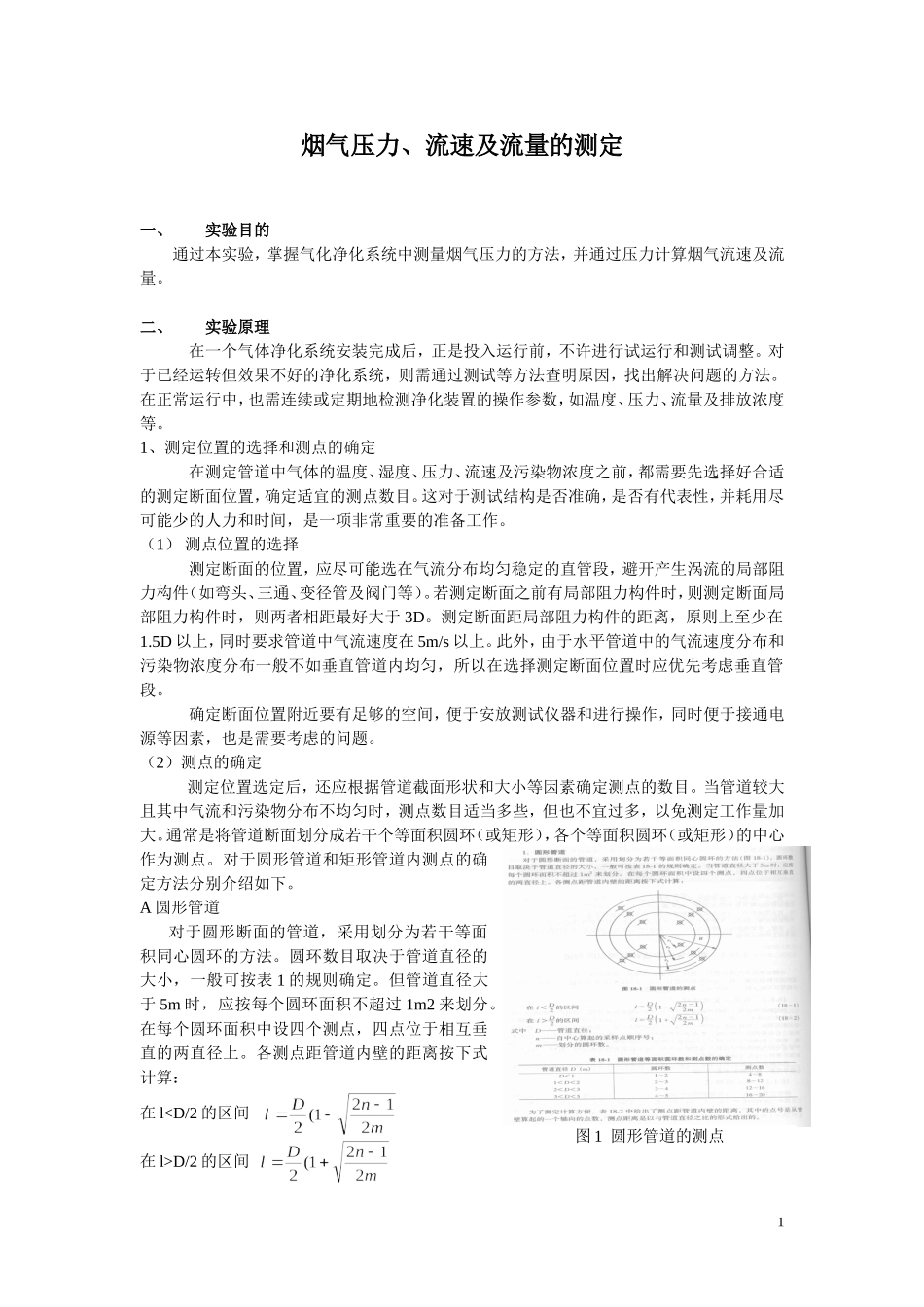

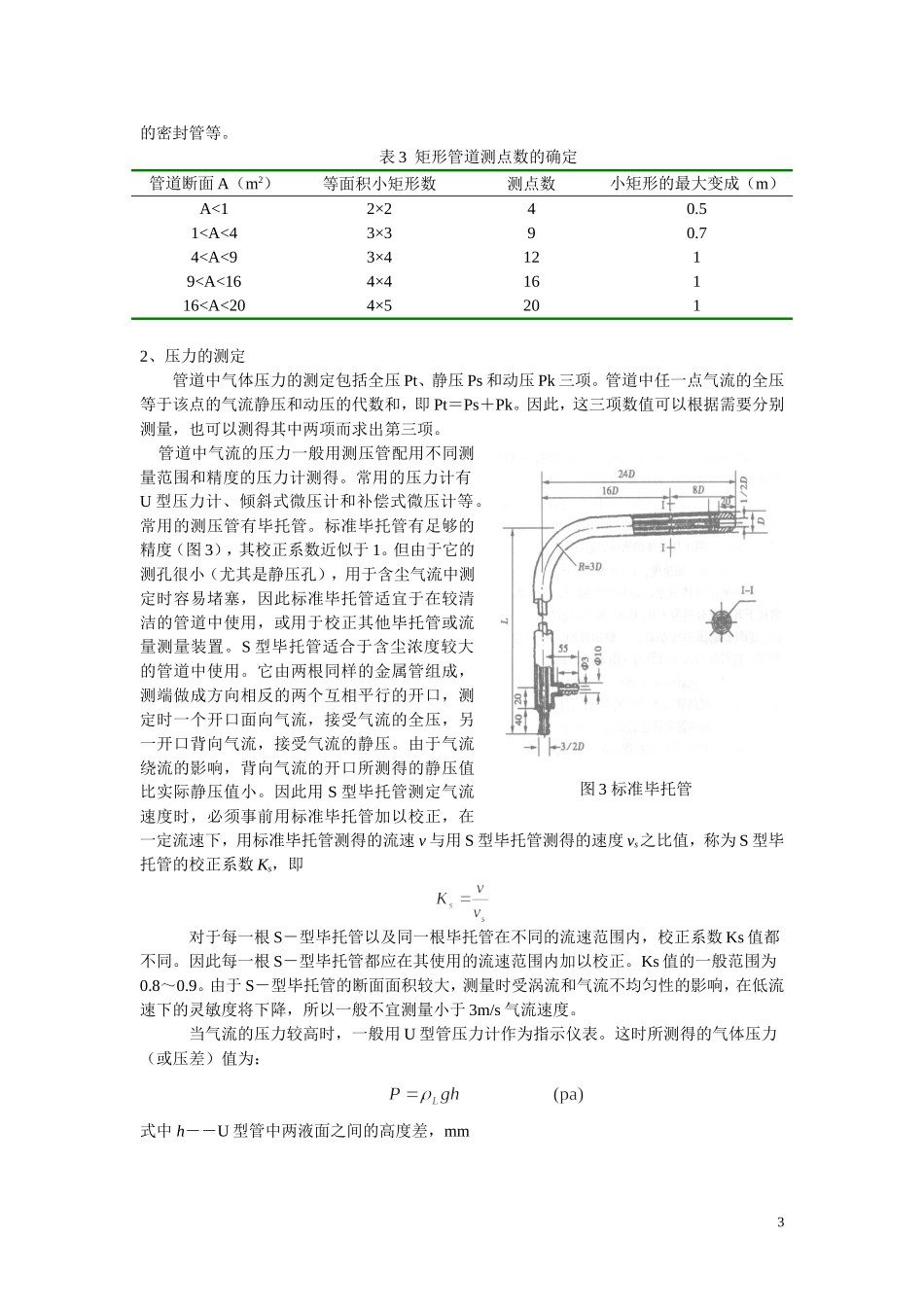

图1圆形管道的测点烟气压力、流速及流量的测定一、实验目的通过本实验，掌握气化净化系统中测量烟气压力的方法，并通过压力计算烟气流速及流量。二、实验原理在一个气体净化系统安装完成后，正是投入运行前，不许进行试运行和测试调整。对于已经运转但效果不好的净化系统，则需通过测试等方法查明原因，找出解决问题的方法。在正常运行中，也需连续或定期地检测净化装置的操作参数，如温度、压力、流量及排放浓度等。1、测定位置的选择和测点的确定在测定管道中气体的温度、湿度、压力、流速及污染物浓度之前，都需要先选择好合适的测定断面位置，确定适宜的测点数目。这对于测试结构是否准确，是否有代表性，并耗用尽可能少的人力和时间，是一项非常重要的准备工作。（1）测点位置的选择测定断面的位置，应尽可能选在气流分布均匀稳定的直管段，避开产生涡流的局部阻力构件（如弯头、三通、变径管及阀门等）。若测定断面之前有局部阻力构件时，则测定断面局部阻力构件时，则两者相距最好大于3D。测定断面距局部阻力构件的距离，原则上至少在1.5D以上，同时要求管道中气流速度在5m/s以上。此外，由于水平管道中的气流速度分布和污染物浓度分布一般不如垂直管道内均匀，所以在选择测定断面位置时应优先考虑垂直管段。确定断面位置附近要有足够的空间，便于安放测试仪器和进行操作，同时便于接通电源等因素，也是需要考虑的问题。（2）测点的确定测定位置选定后，还应根据管道截面形状和大小等因素确定测点的数目。当管道较大且其中气流和污染物分布不均匀时，测点数目适当多些，但也不宜过多，以免测定工作量加大。通常是将管道断面划分成若干个等面积圆环（或矩形），各个等面积圆环（或矩形）的中心作为测点。对于圆形管道和矩形管道内测点的确定方法分别介绍如下。A圆形管道对于圆形断面的管道，采用划分为若干等面积同心圆环的方法。圆环数目取决于管道直径的大小，一般可按表1的规则确定。但管道直径大于5m时，应按每个圆环面积不超过1m2来划分。在每个圆环面积中设四个测点，四点位于相互垂直的两直径上。各测点距管道内壁的距离按下式计算：在lD/2的区间1图2矩形管道的测点位置表1圆形管道等面积圆环数和测点数的确定管道直径D（m）圆环数测点数D<11~24~81
