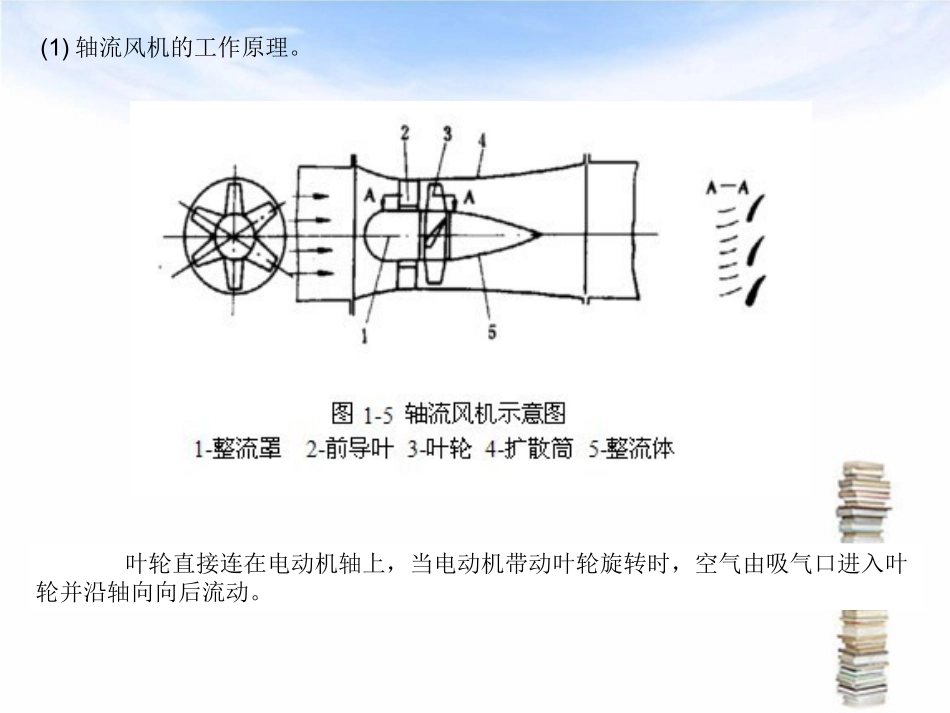

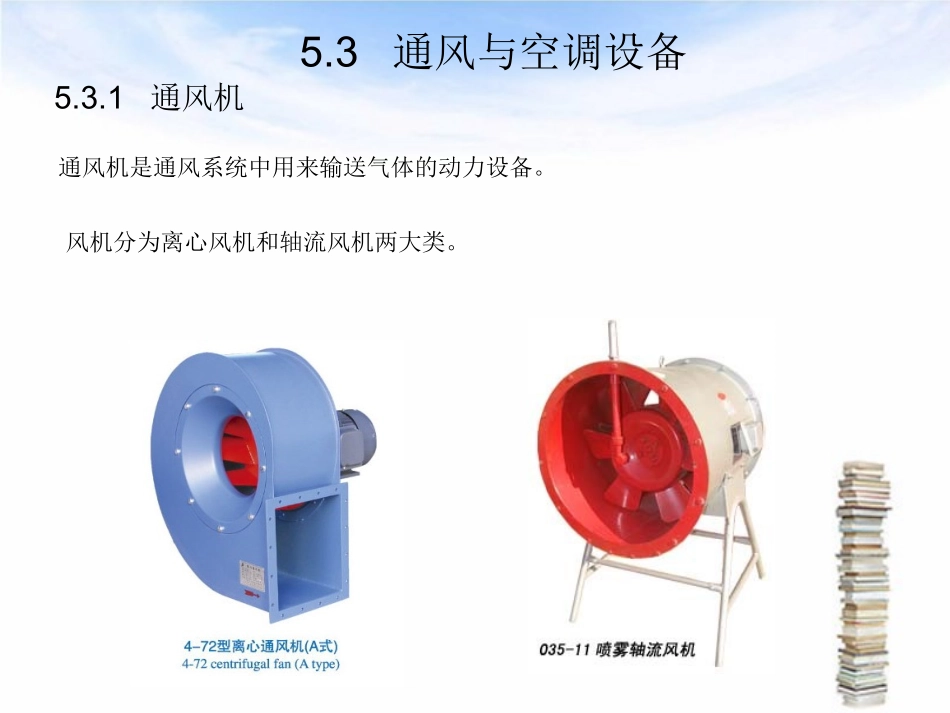

5.3通风与空调设备5.3.1通风机通风机是通风系统中用来输送气体的动力设备。风机分为离心风机和轴流风机两大类。(1)离心风机的工作原理。1.吸入口；2.叶轮前盘；3.叶片；4.后盘；5.机壳；6.出口；7.截留板，即风舌。叶轮在电动机的带动下随机轴一起高速旋转，叶片间的气体在离心力的作用下径向甩入机壳，使叶轮在轴线处形成真空负压，外界大气因此涌入叶轮中心，，以补充排出的气体。甩入即可得气体则进入通风管道，如此源源不断的将气体送入需要的场所。(1)轴流风机的工作原理。叶轮直接连在电动机轴上，当电动机带动叶轮旋转时，空气由吸气口进入叶轮并沿轴向向后流动。2.风机的选择与安装合理的选择风机应注意以下几点：风机的安装应注意以下几点：风机压头和空气处理机外余压应计算确定，不应过大。采用高效率（>52%）的风机和电机。有条件时宜选用直联驱动的风机。风机入口与风管连接时应有大于风口直径的直管段，如果弯头与风机入口距离过近，应在弯头内加导流片。风机出口与风管连接，靠近风机出口处的转弯应和风机的旋转方向一致，风机出口处到转弯处宜有不小于3倍风机入口直径的直管段。风机的进出口必须安装保护罩或采取其他防护措施。5.3.2空调系统的设备1.窗式空调机窗式空调机是一种直接安装在窗台上的小型空调机。一般采用全封闭冷冻机，以氟利昂为制冷剂。可冬季供热，夏季制冷。实物图见下：（一）局部空调系统的设备窗式空调的原理结构图如下：分体式空调机由室内机、室外机、连接管和电线组成。按室内机的不同可分为壁挂式、吊顶式和柜机等。以下为实物图：2.分体式空调机室内机一般为长方形，挂在墙上，后面有凝水管，排向室外。室外机内含有制冷设备、电机、气液分离器、过滤器、电磁继电器、高压开关和低压开关等。连接管道有两根，一根是高压气管，另一根是低压气管，均采用紫铜管材。5.3.2集中式空调系统的设备1.集中式空调系统的组成集中式空调系统的所有空气处理设备，包括风机、冷却器、加热器、加湿器和过滤器等，都设置在一个集中的空调机房里。空气处理需要的冷、热源由集中设置的冷冻站、锅炉房或热交换站供给，下图为常见的集中式空调系统。2.集中式空调系统的适用性集中式空调系统的优点是服务面积大，处理的空气量大，设备集中，易于维护，广泛用于商场超市和对洁净度要求比较高的工厂车间里。集中式空调系统的处理的空气来源一般不全是新鲜空气，而是一部分为新鲜空气另一部分为室内回风。详情见下图：根据回风的混合过程，有一次回风与两次回风两种形式。这种方式有利于节能。但由于集中式空调系统庞大，投资高，因而在民用建筑中未广泛采用。3.集中式空调系统的设备(1)表面式换热器。表面式换热器包括空气加热设备和空气冷却设备。实物图见下，它的原理是让热媒或冷媒流过金属管道内腔，而要处理的空气流过金属管道外壁进行热交换。北方常见的暖气片就是表面式换热器。它的冬天制热效果非常的好。表面式换热器原理是热交换，即热量从高温物体流向低温物体，冬天换热器内的热水可达60多度，与环境温差可达70度，热交换作用非常明显，而夏天却不能达到如此大的温差，所以一般常用来制热。在空调工程中广泛使用表面式换热器。表面式换热器因具有构造简单、占地少、水质要求不高、水系统阻力小等优点，已成为常用的空气处理设备。(2)电加热器。电加热器是电流通过电阻丝加热的设备。我们常见的电熨斗、电饭锅、"热得快"都是电加热器，不同的是这里电加热器的加热对象是空气。(3)空气冷却设备。常用的空气冷却设备是表面式冷却器。它分为水冷式和直接蒸发式两种。1)水冷式表面冷却器原理与前面的空气加热器类似，不同点就是将热媒换成了冷水，常见的如我们电脑发烧友配备的高档水冷散热器。Tt水冷散热器散热器内部的注水口2)直接蒸发式表面冷却器就是制冷系统中的蒸发器，是靠制冷剂在其中蒸发来使空气冷却。低温低压的氟利昂液体混合物流经蒸发器盘管后吸热蒸发成低压的氟利昂气体，从而冷却室内空气。上述表面冷却器能对空气进行干式冷却（湿度不变）和减湿冷却（湿度降低）两种处理过程。这由冷却器表面的温度来决定。(4)空气的加湿...
