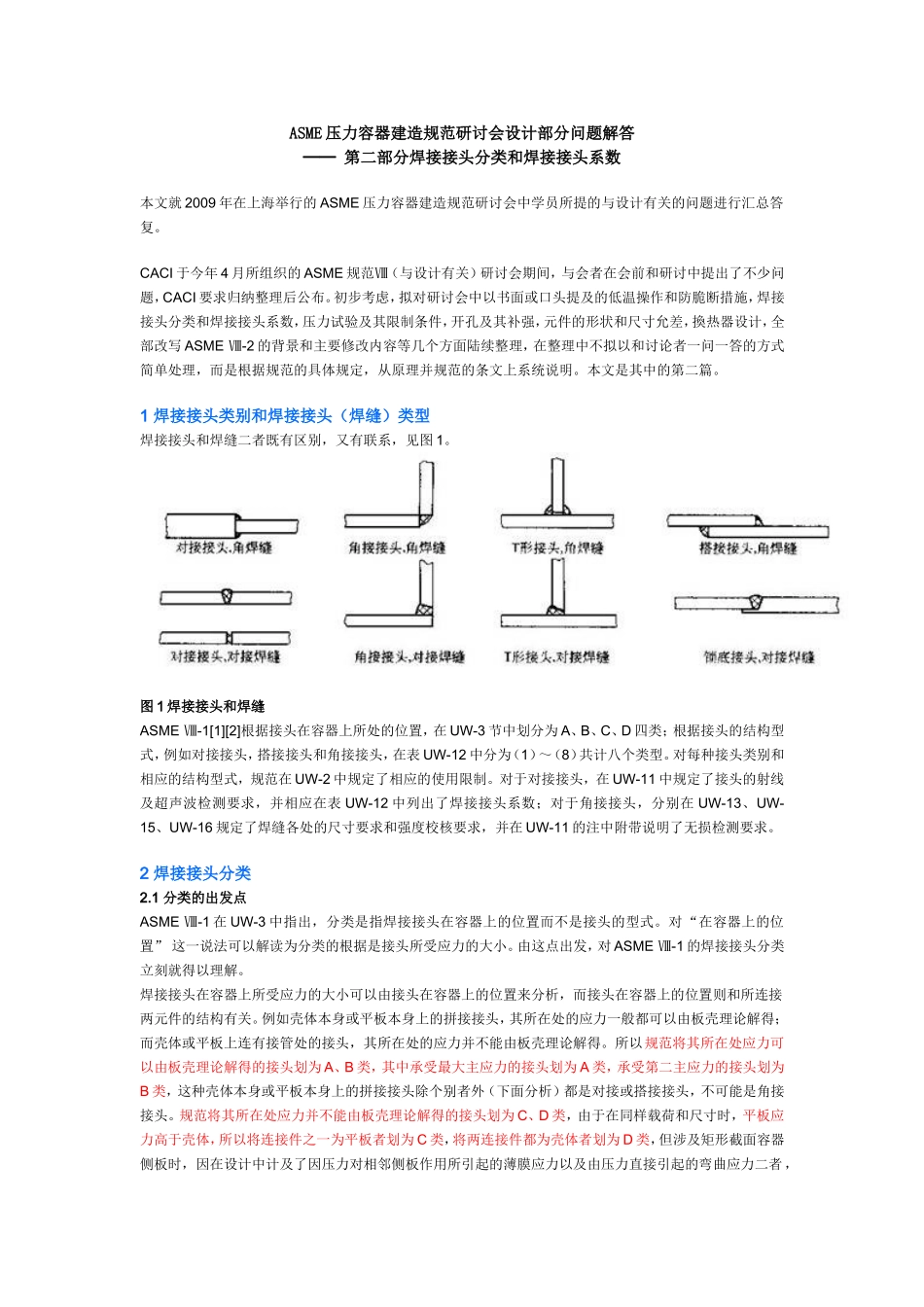

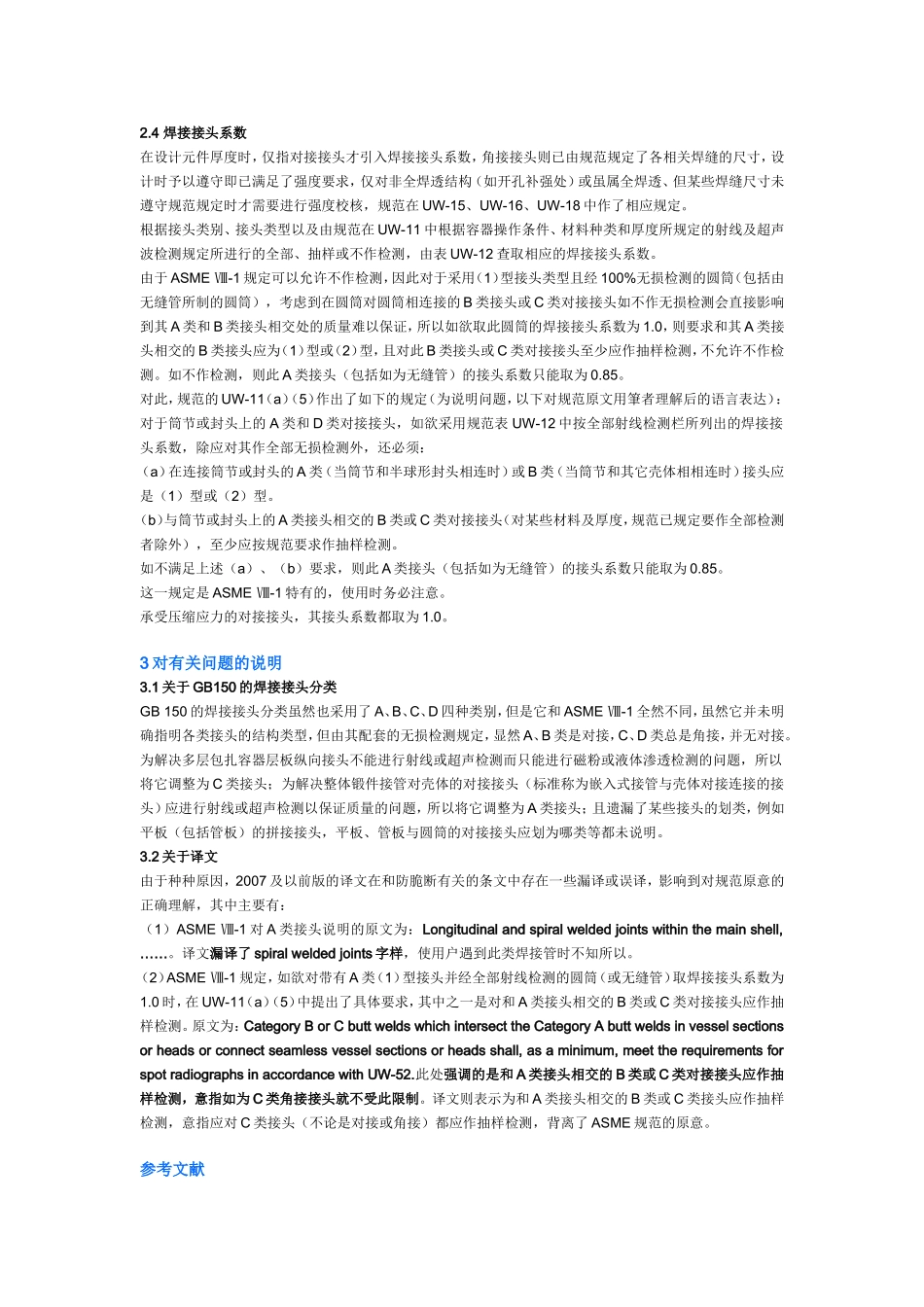

ASME压力容器建造规范研讨会设计部分问题解答──第二部分焊接接头分类和焊接接头系数本文就2009年在上海举行的ASME压力容器建造规范研讨会中学员所提的与设计有关的问题进行汇总答复。CACI于今年4月所组织的ASME规范Ⅷ（与设计有关）研讨会期间，与会者在会前和研讨中提出了不少问题，CACI要求归纳整理后公布。初步考虑，拟对研讨会中以书面或口头提及的低温操作和防脆断措施，焊接接头分类和焊接接头系数，压力试验及其限制条件，开孔及其补强，元件的形状和尺寸允差，換热器设计，全部改写ASMEⅧ-2的背景和主要修改内容等几个方面陆续整理，在整理中不拟以和讨论者一问一答的方式简单处理，而是根据规范的具体规定，从原理并规范的条文上系统说明。本文是其中的第二篇。1焊接接头类别和焊接接头（焊缝）类型焊接接头和焊缝二者既有区别，又有联系，见图1。图1焊接接头和焊缝ASMEⅧ-1[1][2]根据接头在容器上所处的位置，在UW-3节中划分为A、B、C、D四类；根据接头的结构型式，例如对接接头，搭接接头和角接接头，在表UW-12中分为（1）～（8）共计八个类型。对每种接头类别和相应的结构型式，规范在UW-2中规定了相应的使用限制。对于对接接头，在UW-11中规定了接头的射线及超声波检测要求，并相应在表UW-12中列出了焊接接头系数；对于角接接头，分别在UW-13、UW-15、UW-16规定了焊缝各处的尺寸要求和强度校核要求，并在UW-11的注中附带说明了无损检测要求。2焊接接头分类2.1分类的出发点ASMEⅧ-1在UW-3中指出，分类是指焊接接头在容器上的位置而不是接头的型式。对“在容器上的位置”这一说法可以解读为分类的根据是接头所受应力的大小。由这点出发，对ASMEⅧ-1的焊接接头分类立刻就得以理解。焊接接头在容器上所受应力的大小可以由接头在容器上的位置来分析，而接头在容器上的位置则和所连接两元件的结构有关。例如壳体本身或平板本身上的拼接接头，其所在处的应力一般都可以由板壳理论解得；而壳体或平板上连有接管处的接头，其所在处的应力并不能由板壳理论解得。所以规范将其所在处应力可以由板壳理论解得的接头划为A、B类，其中承受最大主应力的接头划为A类，承受第二主应力的接头划为B类，这种壳体本身或平板本身上的拼接接头除个别者外（下面分析）都是对接或搭接接头，不可能是角接接头。规范将其所在处应力并不能由板壳理论解得的接头划为C、D类，由于在同样载荷和尺寸时，平板应力高于壳体，所以将连接件之一为平板者划为C类，将两连接件都为壳体者划为D类，但涉及矩形截面容器侧板时，因在设计中计及了因压力对相邻侧板作用所引起的薄膜应力以及由压力直接引起的弯曲应力二者，不同于一般平板或管板只计及弯曲应力一者，所以在圆筒对侧板连接的接头分类中规范将侧板视为壳体而不视为平板，但在两侧板相连时则仍视为平板。C、D类视需要而可以是角接接头，也可以是对接接头，在提及这两类接头时一定要说明，绝不能统称，以免误解。2.2ASMEⅧ-1的焊接接头分类ASMEⅧ-1根据前述的分类出发点，在UW-3中列出了各类接头，见图2。现分析如下。图2A、B、C、D类焊接接头的典型位置示意图A类接头包括以下各处的接头：（1）圆筒、管子、锥壳上的纵向接头，管子上的螺旋形焊接接头。显然，这些接头都承受最大主应力作用。（2）球壳、成型封头、平封头（包括管板）、矩形截面容器各侧板上任意位置和方向的拼接接头。球壳上两向应力相等，都承受最大主应力；成型封头、平封头、矩形截面容器各侧板的最大主应力方向以及所在位置都和该元件的结构有关，但作为工程应用，规范从偏于安全并为操作简便出发，将各处、各个方向的拼接接头都看作有可能承受最大主应力而一律划为A类。（3）半球形封头对圆筒、锥壳等相连接的环向接头。半球形封头和成型封头不同，一般不设置直边段，所以此环向接头也可以等同于球壳本身的拼接接头，承受最大主应力，故划为A类。B类接头包括以下各处的接头：（1）圆筒、管子、锥壳上的环向接头，此类元件的纵向应力为环向应力之半，即环向接头所受应力为纵向接头之半，所以划为B类。当圆筒对锥壳或变径段相连接、锥壳半顶角α≤30°时，此环向接头视为对接接头，...
