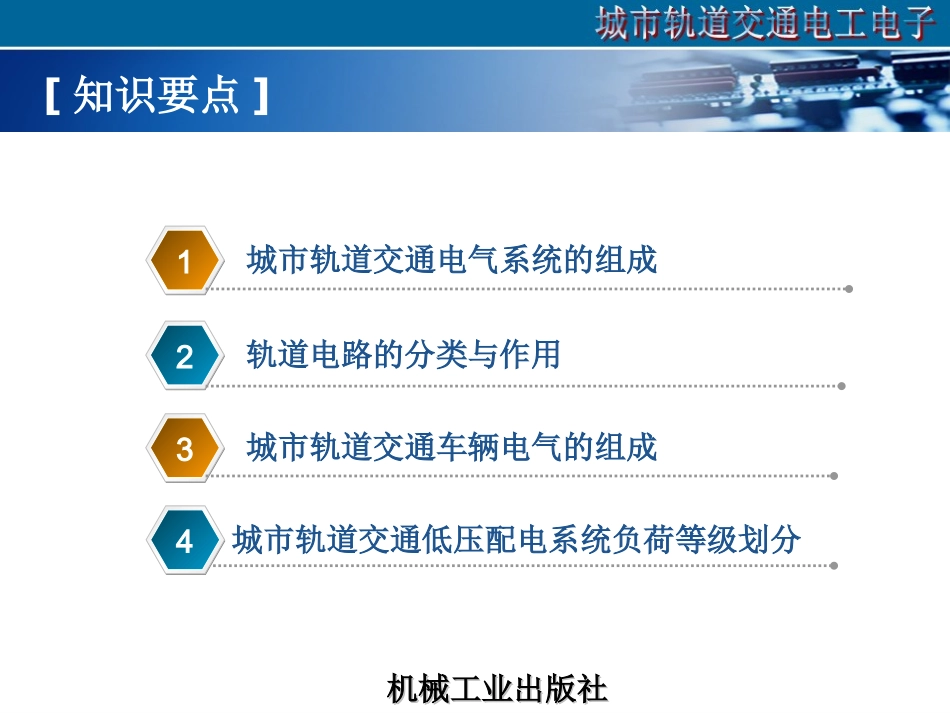

主编：于涛主讲：甘晓霞项目一城市轨道交通电工认知机械工业出版社机械工业出版社[知识要点]城市轨道交通电气系统的组成1轨道电路的分类与作用2城市轨道交通车辆电气的组成3城市轨道交通低压配电系统负荷等级划分4机械工业出版社机械工业出版社[项目任务]了解城市轨道交通运营特点及其采用电气化的原因1理解轨道作用及轨道电路的作用2掌握城市轨道交通车辆交流牵引系统的主要组成部分3掌握城市轨道交通集中供电方式结构4机械工业出版社机械工业出版社[相关理论知识]按照我国的建设标准，地铁系统采用钢轨与钢制轮对导向，标准轨距为1435mm，主要在大城市地下空间修筑的隧道中运行，当条件允许时，也可穿出地面，在地上或高架桥上运行。地铁具有什么特点?机械工业出版社机械工业出版社一、城市轨道交通电气设备组成在城市轨道交通运输系统中，无处不在由各种电子元器件组成的电气设备。1.供电系统2.通信系统3.信号系统4.防灾报警系统5.自动售检票系统6.环境控制系统7.给排水及消防系统[相关理论知识]机械工业出版社机械工业出版社1.供电系统供电系统由变电所、接触网(或接触轨)、电力监控设备等组成。城市轨道交通供电系统接触网（接触轨）a）接触轨供电方式b）接触网供电方式a）b）一、城市轨道交通电气设备组成[相关理论知识]机械工业出版社机械工业出版社2.通信系统通信系统分有线通信系统和无线通信系统。有线通信包括车站的广播系统、闭路电视监控系统、乘客信息系统、信息查询系统（如图1-3所示）、调度电话和轨旁电话等；无线通信系统主要包括车载电台、手持电台等。3.信号系统信号系统主要由联锁装置和列车运行控制系统组成。一、城市轨道交通电气设备组成[相关理论知识]机械工业出版社机械工业出版社4.防灾报警系统目前，防灾报警系统主要是指火灾自动报警系统，由火灾报警控制器和火灾探测器以及火灾联动控制装置组成。火灾报警系统控制装置如图1-4所示。火灾报警系统控制装置一、城市轨道交通电气设备组成[相关理论知识]机械工业出版社机械工业出版社5.自动售检票系统自动售检票系统这是最近30年出现的新的自动化电子技术，可以提高售票的效率，大幅减少工作人员及其工作量。自动检票设备—闸机一、城市轨道交通电气设备组成[相关理论知识]机械工业出版社机械工业出版社6.环境控制系统环境控制系统主要由通风系统和空调系统组成，其又与换气方式以及隧道和站台的分割关系有关，目前有三种基本系统：开式系统、闭式系统和屏蔽门系统。7.给排水及消防系统给排水及消防系统实际上这是完整的解决生活、生产、消防的用水和排水问题。除了这些设备系统之外，为了便于了解轨道交通的运行状态并及时处理各种突发事件，通常要设置控制中心，既可以一条线设置一个也可以多条线共设一个。与控制中心相类似的还有车辆段和综合列车检修基地，这是保证轨道交通正常运行的后勤基地，可以按线单独设置也可以多线共建。一、城市轨道交通电气设备组成[相关理论知识]机械工业出版社机械工业出版社1.轨道线路基础知识二、轨道线路与轨道电路[相关理论知识]a）b）有碴轨道线路无碴轨道线路分类结构组成轨道线路有以下几点功能：1.导向2.减小荷载作用强度3.减振降噪机械工业出版社机械工业出版社2.轨道电路二、轨道线路与轨道电路[相关理论知识]GE—轨道电源；GJ—轨道继电器•当轨道电路被列车占用时，它被轮对分路，轮对电阻远小于轨道继电器线圈的电阻，流经轨道继电器的电流大大的减小，轨道继电器落下，表示轨道电路被占用•当轨道电路内钢轨完整，且没有列车占用时，轨道继电器吸起，表示轨道电路空闲机械工业出版社机械工业出版社3.轨道电路的作用可以检查和监督股道是否被占用可以检查和监督道岔区段有无机车车辆通过，锁闭被占用道岔区段的道岔检查和监督轨道上的钢轨是否完好传输不同的信息，使信号机根据所防护区段及前方邻近区段被占用情况的变化而变换显示二、轨道线路与轨道电路[相关理论知识]机械工业出版社机械工业出版社4.轨道电路的分类按动作电源分为直流轨道电路(已经淘汰)和交流轨道电路按工作方式分为开路式和闭...
