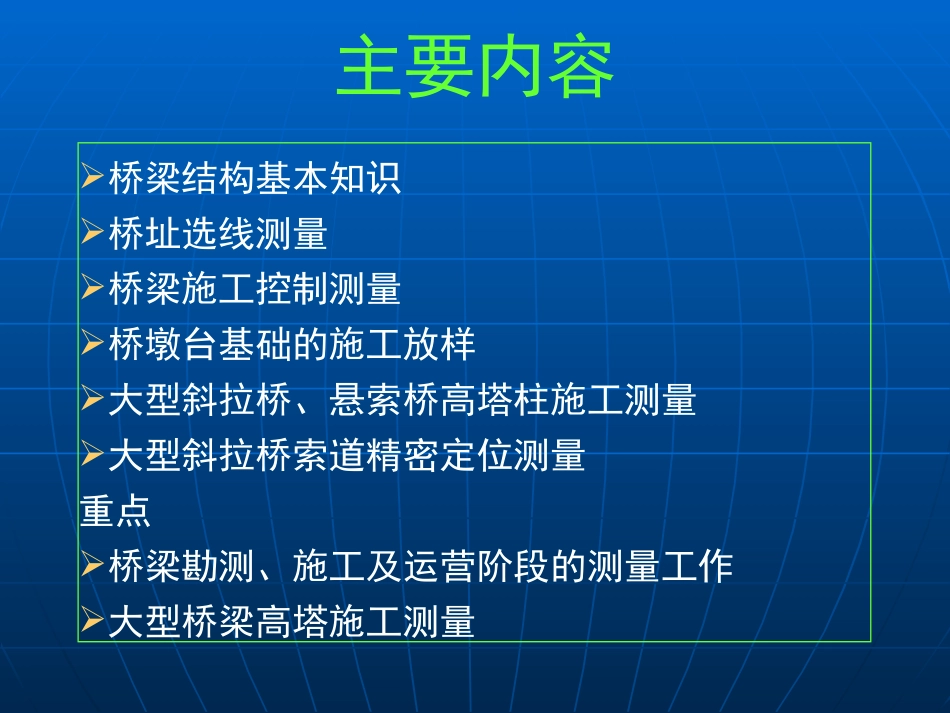

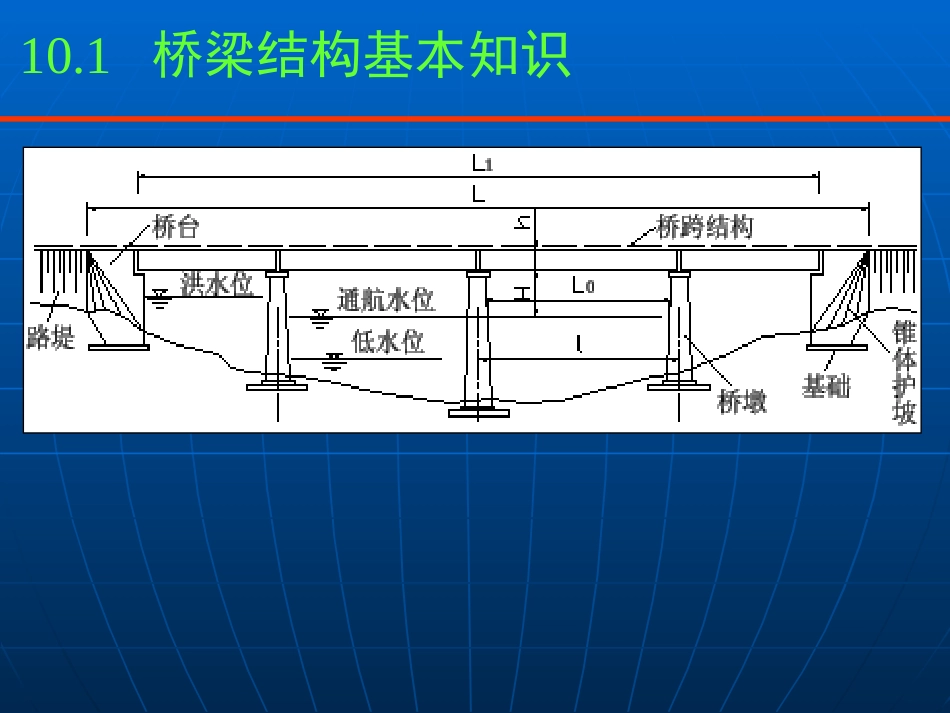

桥梁工程测量《工程测量学》第十章主要内容桥梁结构基本知识桥址选线测量桥梁施工控制测量桥墩台基础的施工放样大型斜拉桥、悬索桥高塔柱施工测量大型斜拉桥索道精密定位测量重点桥梁勘测、施工及运营阶段的测量工作大型桥梁高塔施工测量10.1桥梁结构基本知识10.1桥梁结构基本知识1）桥梁基本术语荷载：桥梁所承受的重力（竖直的）或外力（竖直的或水平的）承重结构：起承受重力作用的部分上部结构：桥面与承重结构的统称，也称作跨越结构或桥跨结构桥墩：支撑承重结构的支承物，岸边的支承物兼挡墙称作桥台。下部结构：桥墩与桥台的统称，也称作支承结构。桥轴线：桥渡的中心线，桥轴线两岸控制桩的距离称为桥轴线长度10.1桥梁结构基本知识承重结构——梁承重结构——拱承重结构——拱承重结构——拱承重结构——斜拉索（塔）承重结构——悬索10.1桥梁结构基本知识10.2桥址选线测量•测绘范围一般应满足设计桥梁孔径、桥头路堤和导流建筑物和施工场地的需要，个别情况下应满足水工模型试验之用。•测绘内容测绘地形、地物、地貌、线路导线、中线、既有线中线、桥梁和导流建筑物平面、桥头控制桩、水准基点、农田分类及边界、历史最高洪水泛滥线、水流方向等。10.2.1桥址平面地形测绘10.2桥址选线测量•测量方法陆上地形测量水下地形（直接法、简易断面索法、迂回测深法、三船并进法、悬空断面索，绞索拉船）•绘制桥址平面地形图桥址平面地形图一般为比例尺1500∶～15000∶10.2桥址选线测量10.2.2桥址纵断面及辅助断面测量桥址纵断面辅助断面桥址纵断面测量1．测绘范围两岸应测宽度根据路肩高程而定，以满足在图上足够布置全部桥孔及导流堤的需要为原则，包括导流堤在桥址中线上的投影长度，并能设计桥头填土。如桥址纵断面兼作水文断面，并用以进行流量计算，则应测至岸边高出最高水位或设计水位至少1.0m，泛滥很宽的河流应视具体情况而定，但必须满足流量计算的要求。如两岸或一岸为山地时（包括高架桥），以在图上能正确决定桥址及台尾附属工程为原则。特大桥及大中桥两岸应埋设桥址控制桩作为桥址定测和施工复测的依据，其位置不受洪水淹没，必要时应设立护桩或中线方向桩。桥址纵断面测量2．测量方法及精度尽量在线路中线测量，按要求一次完成。如线路中线加桩不足，可根据中线桩在地形变化处加密。测点距离：在山区不得大于5m，平坦地区不得大于20～40m。加桩高程施测误差不得大于±0.1m，与水准点闭合差的限差为（L以km计）。3．绘制桥址纵断面图绘制桥址纵断面图测绘比例尺为1200∶～1500∶，特长桥可采用11000∶。辅助断面测量10.2.3既有桥梁丈量10.2.3既有桥梁丈量10.3桥梁施工测量10.3.1概述10.3.2桥轴线长度和桥梁墩台定位必要精度的确定10.3.3桥梁平面控制网的建立10.3.4桥梁高程控制网的建立桥梁控制测量的目的•在勘测阶段，主要为测量桥址平面图，并根据水文、地质资料，选定符合计划任务书的桥址进行定测；•在施工阶段，主要是为保证桥轴线长度放样和桥梁墩台定位的精度要求。概述桥梁控制网的布设特点•桥梁平面控制网通常分两级布设•首级控制网主要控制桥的轴线•为了满足施工中放样每个桥墩的需要，在首级网下需要加设一定数量的插点或插网，构第二级控制•由于放样桥墩的精度要求较高，故第二级控制网的精度应不低于首级网概述桥轴线长度和桥梁墩台定位必要精度的确定在选定的桥梁中线上，于桥头两端埋设两个控制点，两控制点间的连线称为桥轴线。桥轴线长度和桥梁墩台定位必要精度的确定在现行的《铁路测量技术规则》中，根据梁的结构形式、施工过程中可能产生的误差，推导出了如下的估算公式：某三联三跨连续梁桥，每跨支座间距离为128m，由长16m的8个节间组成，每联24个节间，固定支座安装极限误差为±7mm，试计算全桥桥轴线中误差。mm02.6±=7+2×2421±=+Δ21±=2222δnmllmm43.10±=3=+++±=22221llllLmmmmmN［解］单联中误差为全桥桥轴线中误差为［例1］桥轴线长度和桥梁墩台定位必要精度的确定桥梁平面控制网的建立对于跨越无水河道的直线小桥，桥轴线长度可以直接测定，墩、台位置也可直接利用桥轴线的...
