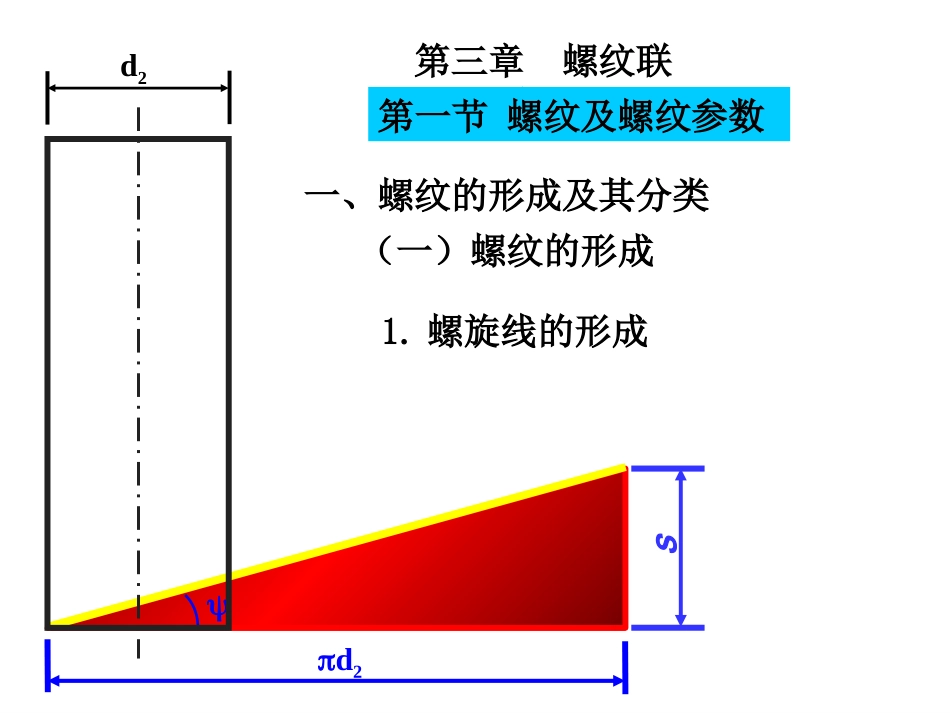

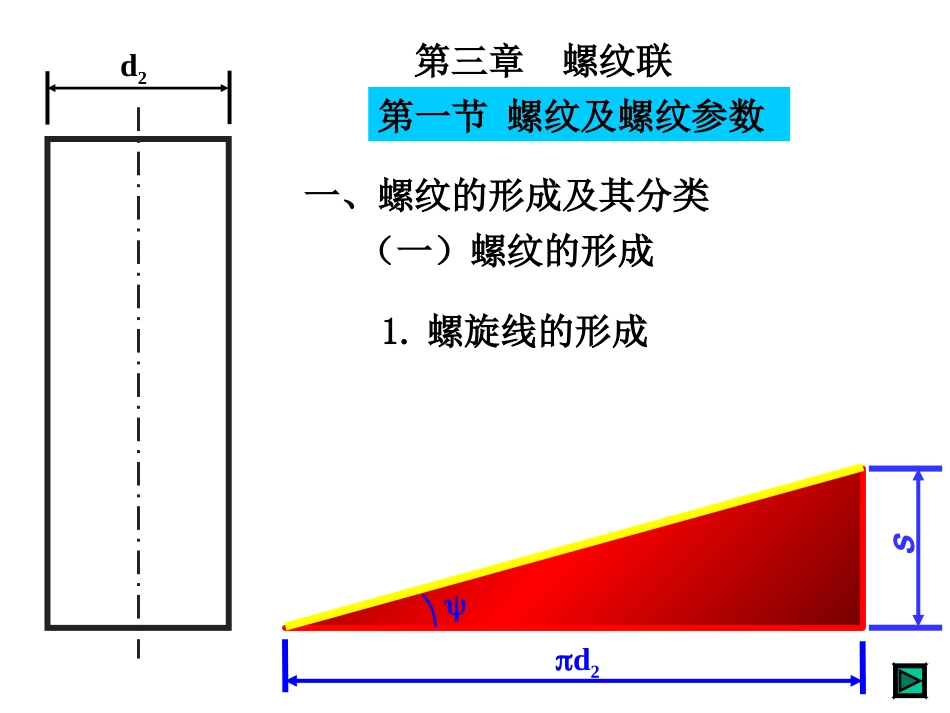

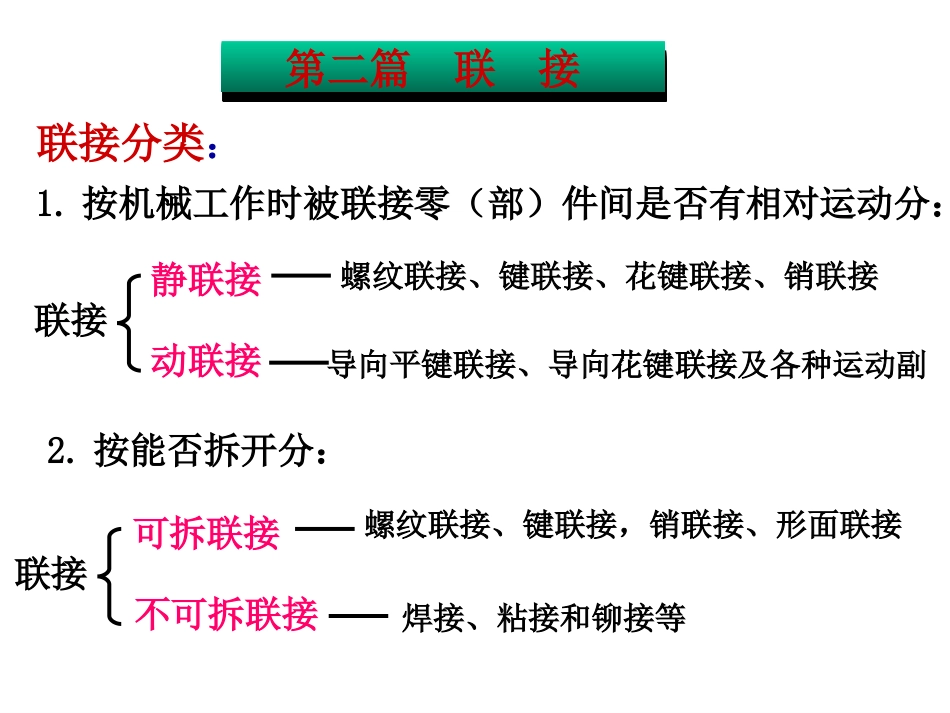

第二篇联接第二篇联接联接分类:1.按机械工作时被联接零(部)件间是否有相对运动分:2.按能否拆开分:联接静联接动联接螺纹联接、键联接、花键联接、销联接导向平键联接、导向花键联接及各种运动副联接可拆联接不可拆联接螺纹联接、键联接,销联接、形面联接焊接、粘接和铆接等第三章螺纹联接一、螺纹的形成及其分类第一节螺纹及螺纹参数(一)螺纹的形成1.螺旋线的形成sd2d2第三章螺纹联接一、螺纹的形成及其分类第一节螺纹及螺纹参数(一)螺纹的形成1.螺旋线的形成sd2d2第三章螺纹联接第一节螺纹及螺纹参数右旋、单头左旋、单头右旋、双头2、螺纹的形成右旋单线三角螺纹的形成右旋双线三角螺纹的形成右旋双线矩形螺纹的形成左旋双线矩形螺纹的形成(二)螺纹的分类普通螺纹管螺纹自攻螺钉用螺纹矩形螺纹梯形螺纹锯齿形螺纹1.按牙型分:2.按螺纹分布的部位,可分为外螺纹和内螺纹。外螺纹——在圆柱孔的外表面形成的螺纹内螺纹——在圆柱孔的内表面形成的螺纹3.根据螺旋线绕行方向:左旋、右旋。内外螺纹两者旋合组成的运动副称为螺纹副或螺旋副。4.根据螺旋线的数目,分为单线螺纹和多线螺纹。单线螺纹用于联接,多线螺纹用于传动。二、普通螺纹的主要参数1.大径d:最大直径螺纹的公称直径。2.小径d1:最小直径常用于联接的强度计算3.中径d2-轴向剖面内牙厚等于牙间宽处的圆柱直径。dd2d1常用于联接的几何计算4.螺距PP5.导程SSd2S=nP6.升角:在中径圆柱上,螺旋线的切线与垂直其轴线的平面所夹的夹角22nPStanddd2S2d7.牙型角αα8.牙侧角2对于对称牙型第二节螺纹联接一、螺旋副的受力分析、效率和自锁T1问题的提出:1.力关系2.效率问题螺旋千斤顶Q3.自锁问题问题的提出:1.力关系2.效率问题螺旋千斤顶Q一、矩形螺旋副T11.力关系式2Q2QT1d21.力关系式FFQQ1.力关系式T1Q1.力关系式摩擦角:fNNfNFftanfarctan)tan(QFQ+ρQNRFfFRF1.力关系式摩擦角:fNNfNFftanfarctan221dFT2)tan(2dQd2FρQNRFfF)tan(QF当螺母旋转一周时:2.螺旋副的效率输入功:输出功:112TWT1S2Q2Q当螺母旋转一周时:输入功:输出功:112TW2d2.螺旋副的效率QS12WWQSW2效率:1h2TQS2)tan(2tan22dQdQ)tan(tantan2dS在工程应用中:25010203040506070809010080604020螺纹升角效率(%)1.0tanf2.螺旋副的效率3.螺旋副的自锁QNFfρFR-ρQFR)tan(QFtan0QF0FFtan)tan(当≤时,≤0自锁条件:螺旋副自锁的用处:连接用的螺旋副,紧固物件可自动防松;螺旋千斤顶举重物,可自动防止重物下落。)tan(tan2)tan()tan(21dQTQF小结:矩形螺旋副力关系、效率、自锁条件二、非矩形螺旋副设设设2Q2Q2Q2Q22NQ22NQN=QFf=fN=fQcos22NQ=N=Q/cosFf=fN=fQ/cos2Q2Q2Q2Q22NQ22NQN=QFf=fN=fQcos22NQ=N=Q/cosFf=fN=fQ/cos2Q2QQfFfcosfv——当量摩擦因数。cosffvvvftanv——当量摩擦角。Qfv非矩形螺旋副力关系、效率、自锁条件vvvvtgdQTQF)tg(2)tg()tg(21)tan(tan2)tan()tan(21dQTQF讨论:1.当螺纹升角一定时,螺纹的牙型斜角愈大,则fv(或v)愈大,效率愈低,但自锁性愈好。因而在几种牙型的螺纹中,三角形螺纹自锁性最好,其次为梯形、锯齿形螺纹、矩形螺纹自锁性最差,传动效率则与此相反。2.当fv(或v)一定时,一般升角愈小,螺纹效率愈低,愈易自锁。故单线螺纹多用于联接,多线螺纹则常用于传动。)tg(vtg因此三角形螺纹用于联接,梯形、锯齿形螺纹、矩形螺纹用于传动。第三节螺纹联接的主要类型和标准联接件一、机械设备中的常用螺纹螺纹联接用螺纹传动用螺纹三角形螺纹矩形、梯形和锯齿形螺纹二、螺纹联接的主要类型...
