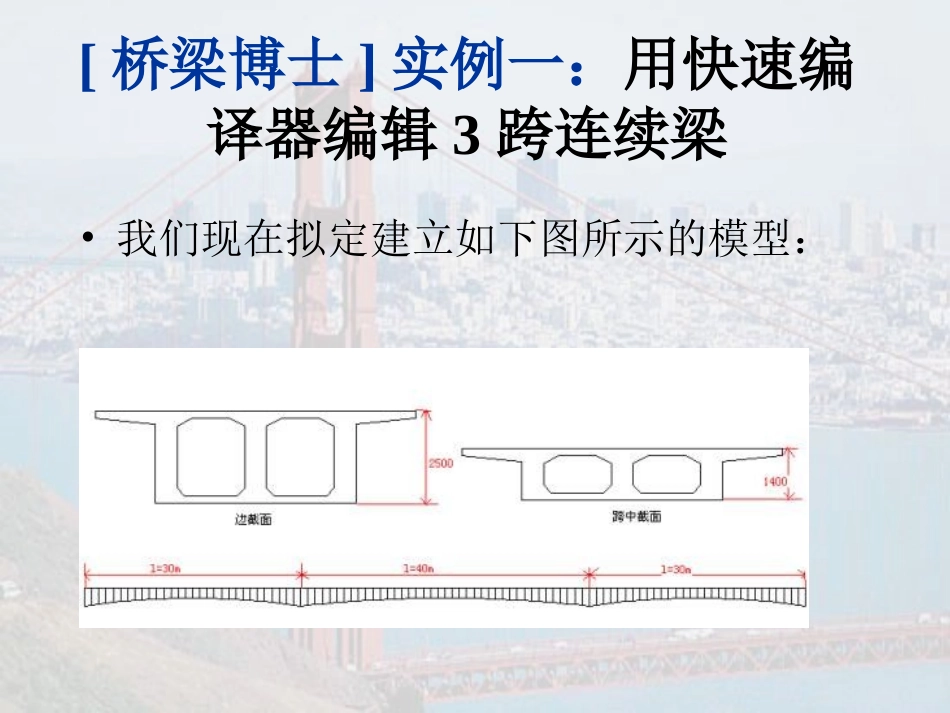

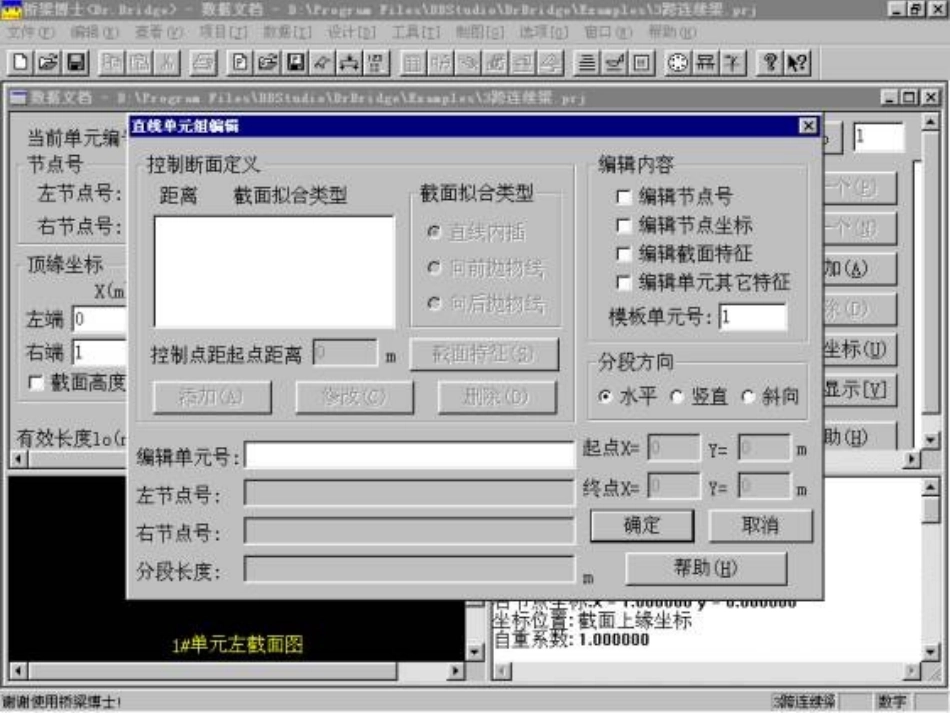

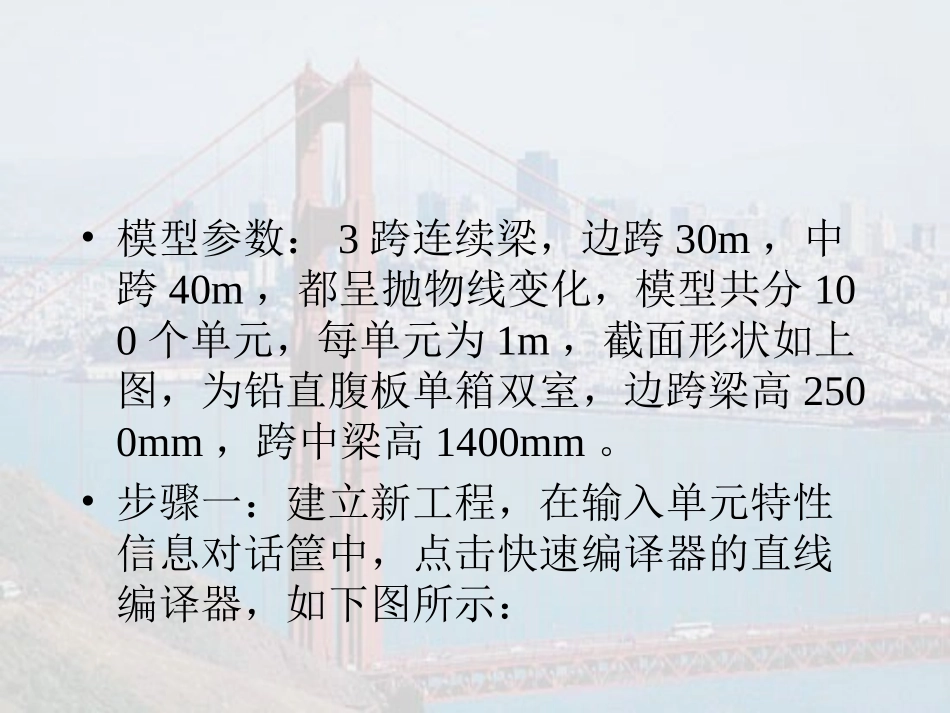

[桥梁博士]实例一：用快速编译器编辑3跨连续梁•我们现在拟定建立如下图所示的模型：•模型参数：3跨连续梁，边跨30m，中跨40m，都呈抛物线变化，模型共分100个单元，每单元为1m，截面形状如上图，为铅直腹板单箱双室，边跨梁高2500mm，跨中梁高1400mm。•步骤一：建立新工程，在输入单元特性信息对话筐中，点击快速编译器的直线编译器，如下图所示：•步骤二：如上图在编辑内容的复选框内把4个复选按钮都勾上，编辑单元号：1-100，左节点号：1-100，右节点号：2-101，分段长度：100*1，起点x=0y=0，终点x=1，y=0，如下图：•步骤三：添加控制截面。•A、在控制点距起点距离这一栏，依次添加0、15、30、50、70、85、90，如下图所示：•B、选定控制截面0米处，点击截面特征，输入截面类型和尺寸，如下图：（注意：在输完截面类型和尺寸后回到主菜单后一定要点击一下“修改”这个按钮）•C、依次选定控制截面15、30、50、70、85、100米处，点击截面特征，输入截面类型和尺寸，方法如上一步。•步骤四：修改截面的拟合类型。•0米处：直线内插•15米处：向后抛物线•30米处：向前抛物线•50米处：向后抛物线•70米处：向前抛物线•85米处：向后抛物线•100米处：向前抛物线•（注意，每次修改了拟合类型后都要按“修改”这个按钮）•修改完以后如下图所示：再按确定就可以输出单元了•输出后，我们现在来看看三维效果图：back[桥梁博士]实例二：斜拉桥建模实例•我们现在还是以下面的例子作为说明：•参数说明：桥面长度L1=100M，分100个桥面单元，每单元长度1M，桥塔长度L2=50M，分50个竖直单元，每单元长度1M，拉索单元共48个单元，左右对称，拉索桥面锚固端间隔为2M，桥塔锚固端间隔为1M。•桥梁博士系统在输入系列号码的编辑框中支持(-/)表达式。•使用方法如下:表达式格式为A-B/C（其中A,B,C均为正整数,括号内仍为表达式•意义为:从A号码到B号码,相邻号码差值的绝对值为C,C缺省为1,例如:•1-5等价于12345•5-1等价于54321•1-10/2等价于13579•2-10/2等价于246810•1-10/3等价于14710•10-1/2等价于108642•9-1/2等价于97531•并且扣除括号内的号码，•1-5(3-4)等价于125go•下面介绍具体建立模型的步骤：•步骤一，建立桥面单元。用快速编译器编辑1-100个桥面单元（具体过程略），参见下图：（注：在实际操作中桥面的截面形状可以自己拟定）•步骤二：建立桥塔单元。用快速编译器编辑101-150个桥塔单元（具体过程略），参见下图：•注：在实际操作中桥塔的截面形状可以自己拟定，在分段方向的单选框内，一定要选择“竖直”，起点x=49，y=-20，终点x=49，y=30是定义桥塔的位置，这里我把它设在桥面中部，桥面下20米处，因为我做的桥塔截面为2m×2m的空心矩形，所以此处起点和终点x填49。•步骤三：拉索的建立。•A、先编辑桥塔左边部分24跟拉索单元。•点击快速编译器的“拉索”按钮，在拉索对话框内的编辑内容复选框选择编辑节点号勾上，编辑单元号：151-174，左节点号：1-48/2；右节点号：152-129；如下图：•在快速编译器中选择“单元”按钮，在“单元”对话框内的复选框内把“截取坐标”勾上，编辑单元号：151-174，然后确定。如下图：•B、建立桥面右半部分的24跟拉索。•在快速编译器中选择“对称”按钮，在“对称”对话框中的编辑内容4个复选框都勾上。•模板单元组：151-174；生成单元组：198-175；左节点号：55-101/2；右节点号：129-152；对称轴x=50，然后确定。见下图：•这样，我们就建好了拉索单元的模型。现在让我们来看一看整个模型的三维效果图：实例三：拱肋的建立过程•我们现在拟定建立如下图所示的模型：•说明：桥面全长50M，分为50个单元，每个单元x向分段长度为1M，系杆截面为2000×1000MM的矩形截面，材料为40号混凝土拱肋单元；•拱肋单元分50个单元，每个单元x向分段长度为1M，拱肋截面为钢管内填40号混凝土，钢管半径R=1000MM，厚度T=120MM，为A3号钢•吊杆每隔5M设1根，拉索材料为270低级松弛钢绞线。•下面我们讲述具体的建立过程：•步骤一：选择菜单栏的项目>创建工程项目，建立新工程，如下图所示：•二：按F4键进入原始数据输入窗口，在数据菜...
