进阶级练习题和标准答案1~10VIP免费

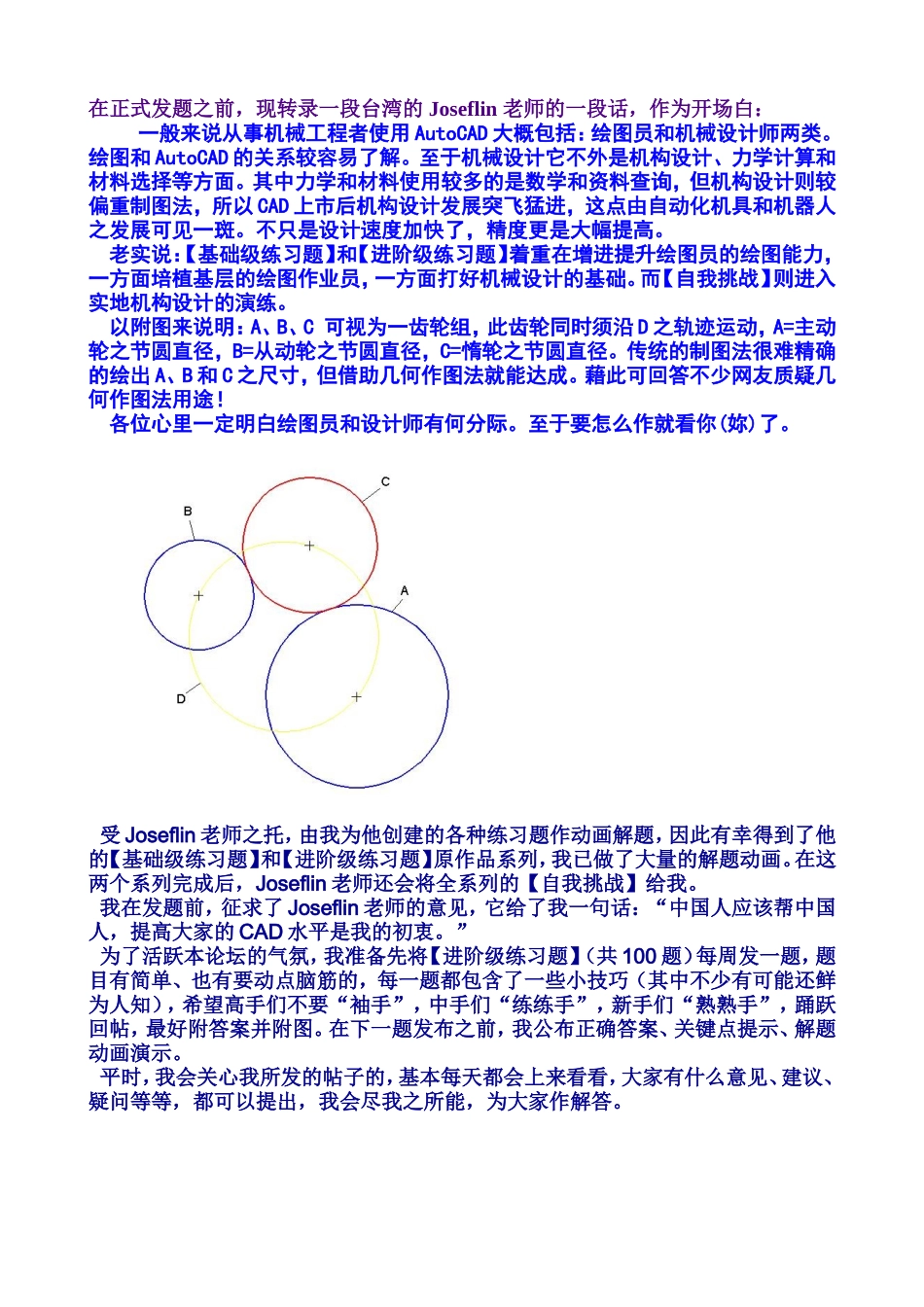

在正式发题之前，现转录一段台湾的Joseflin老师的一段话，作为开场白：一般来说从事机械工程者使用AutoCAD大概包括：绘图员和机械设计师两类。绘图和AutoCAD的关系较容易了解。至于机械设计它不外是机构设计、力学计算和材料选择等方面。其中力学和材料使用较多的是数学和资料查询，但机构设计则较偏重制图法，所以CAD上市后机构设计发展突飞猛进，这点由自动化机具和机器人之发展可见一斑。不只是设计速度加快了，精度更是大幅提高。老实说：【基础级练习题】和【进阶级练习题】着重在增进提升绘图员的绘图能力，一方面培植基层的绘图作业员，一方面打好机械设计的基础。而【自我挑战】则进入实地机构设计的演练。以附图来说明：A、B、C可视为一齿轮组，此齿轮同时须沿D之轨迹运动，A=主动轮之节圆直径，B=从动轮之节圆直径，C=惰轮之节圆直径。传统的制图法很难精确的绘出A、B和C之尺寸，但借助几何作图法就能达成。藉此可回答不少网友质疑几何作图法用途！各位心里一定明白绘图员和设计师有何分际。至于要怎么作就看你(妳)了。受Joseflin老师之托，由我为他创建的各种练习题作动画解题，因此有幸得到了他的【基础级练习题】和【进阶级练习题】原作品系列，我已做了大量的解题动画。在这两个系列完成后，Joseflin老师还会将全系列的【自我挑战】给我。我在发题前，征求了Joseflin老师的意见，它给了我一句话：“中国人应该帮中国人，提高大家的CAD水平是我的初衷。”为了活跃本论坛的气氛，我准备先将【进阶级练习题】（共100题）每周发一题，题目有简单、也有要动点脑筋的，每一题都包含了一些小技巧（其中不少有可能还鲜为人知），希望高手们不要“袖手”，中手们“练练手”，新手们“熟熟手”，踊跃回帖，最好附答案并附图。在下一题发布之前，我公布正确答案、关键点提示、解题动画演示。平时，我会关心我所发的帖子的，基本每天都会上来看看，大家有什么意见、建议、疑问等等，都可以提出，我会尽我之所能，为大家作解答。【进阶级练习题1】原创：Joseflin先生(台湾)整理：SHAONX(上海)求：1.a之长度为何？a.46.1429b.46.2491.c.46.42192.b之半径值为何？a.29.6819b.29.8169c.29.91863.c之长度为何？a.33.8928b.33.9829.c.33.99284.d之半径值为何？a.23.5789b.23.7859c.23.87955.e之长度为何？a.53.4548b.53.5448c.53.84456.f之半径值为何？a.49.0000b.49.0120c.49.10207.青色剖面线区域之面积为何？a.2977.2585b.2977.5385c.2977.5835进阶级练习题1标准答案：1.a之长度=46.4219，就是（c）2.b之半径值=29.8169，就是（b）3.c之长度=33.9928，就是（c）4.d之半径值=23.5789，就是（a）5.e之长度=53.5448，就是（b）6.f之半径值=49.0000，就是（a）7.青色剖面线区域之面积=2977.5835，就是（c）附图：【进阶级练习题1】解题思路：此题难度虽不高，但许多制图条件都是隐藏的，需思前想后，动一下脑筋，才能想出来。一般，图到手后，应先分析一下，各个部位的关系，像本图有三个半圆弧，就很特殊，因半圆弧所包容的圆周角均为直角(圆周角定律)。另外再考虑一下从何入手，如入手有误，则会很费事，而入手正确，一步步走下去，都会迎刃而解。本题就应先从水平线和18度、36度两条斜线入手：附图：后面的步骤，我想大家应该都会了吧。【进阶级练习题2】原创：Joseflin先生(台湾)整理：SHAONX(上海)求：1.a值为何？a.54.1193b.54.1219c.54.12912.b值为何？a.30.7003b.30.7030c.30.73003.c值为何？a.14.1899b.14.1989c.14.19984.A值为何？a.91.0270b.90.2007c.90.20705.B值为何？a.28.0142b.28.1024c.28.12406.D值为何？a.23.3348b.23.3438c.23.38347.绿色剖面线区域之面积为何？a.1975.0888b.1975.8088c.1975.8808我已核对过，条件完全具备。提示一下：本题4个圆弧之圆心均在斜线上【进阶级练习题2】标准答案：1.a值=54.1193，就是（a）2.b值=30.7300，就是（c）3.c值=14.1899，就是（a）4.A值=91.0270，就是（a）5.B值=28.0142，就是（a）6.D值=23.3834，就是（c）7.绿色剖面线区域之面积=1975.8088，就是（b）附图：【进阶级练习题2】解题思路：此题难度也不是很高，同样有许多制...
