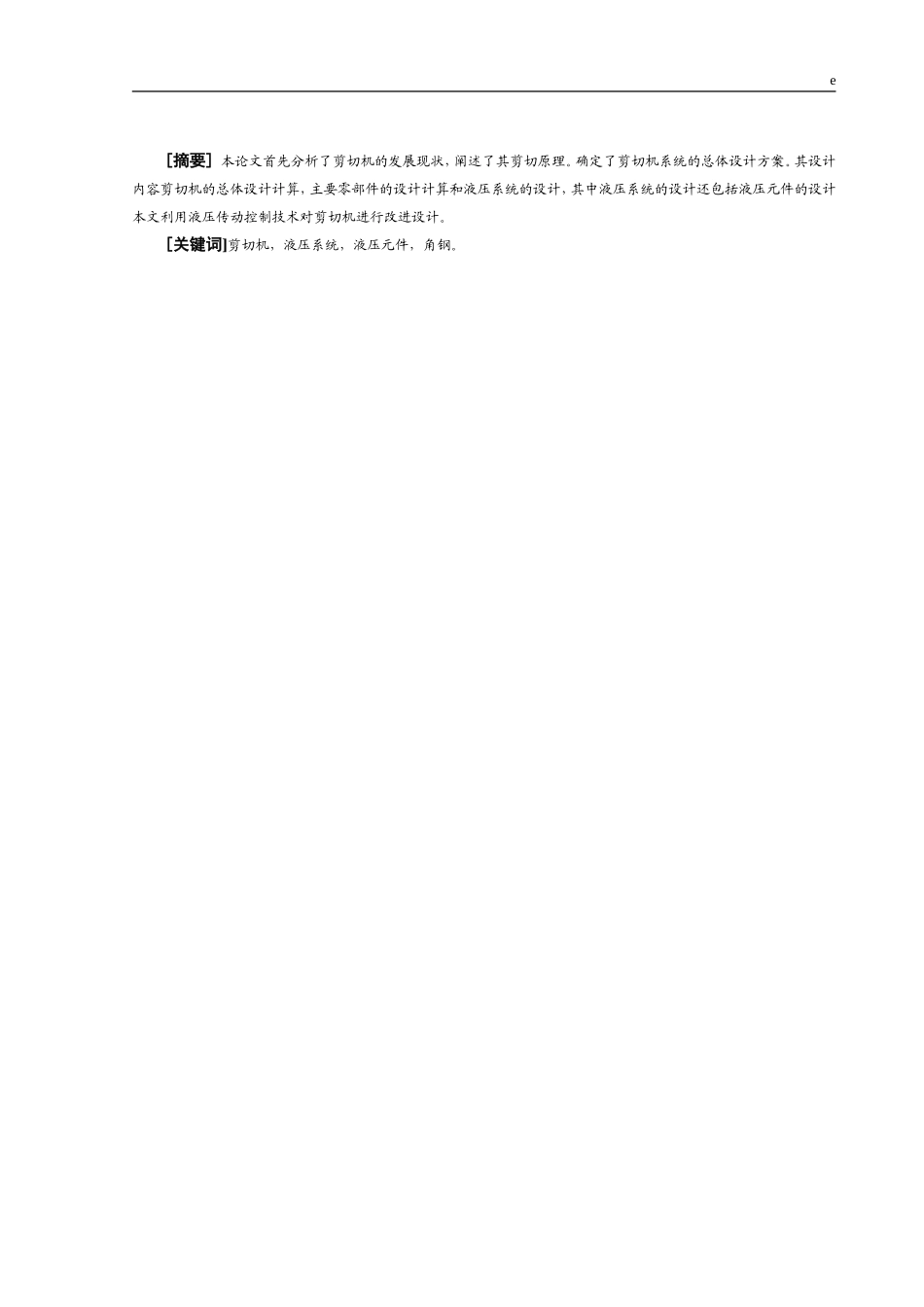

ee题目液压式型钢剪切机设计学生姓名e学号e所在学院机械工程学院专业班级e指导教师e________完成地点院内___2009年6月11日液压式型钢剪切机设计作者：e（e）指导教师：ee[摘要]本论文首先分析了剪切机的发展现状，阐述了其剪切原理。确定了剪切机系统的总体设计方案。其设计内容剪切机的总体设计计算，主要零部件的设计计算和液压系统的设计，其中液压系统的设计还包括液压元件的设计本文利用液压传动控制技术对剪切机进行改进设计。[关键词]剪切机，液压系统，液压元件，角钢。eHydraulicsteelshearmachinedesignTheauthor：e(e)Tutor:eAbstract:Thispaperfirstanalyzesthedevelopmentstatusquoofshearingmachine,expoundstheprinciplesoftheshear.Todeterminetheshearmachinesystemoveralldesignscheme.Itsdesigncontentshearmachineoveralldesigncalculation,designandcalculationofmaincomponentsandthedesignofthehydraulicsystem,hydraulicsystemdesignalsoincludesthedesignofthehydrauliccomponents.Thispaper,byusinghydraulicdrivecontroltechnologytoimprovetheshearingmachinedesign.Keywords:Shearingmachine,Hydraulicsystem,Hydrauliccomponent,Anglee目录1引言....................................................................................................11.1课题的背景和意义.....................................11.2剪切机的发展及现状...................................11.2.1剪切机的分类....................................11.2.2国内研究现状....................................32角钢液压剪切机的结构设计...........................................................52.1刀具的设计..........................................52.1.1刀具的总体结构设计.............................52.1.2刀刃尺寸设计...................................62.1.3上刀片的长度设计...............................62.2剪切力的计算........................................72.3剪切体结构设计......................................82.4液压系统设计........................................92.4.1液压缸的选择...................................102.4.2液压缸的流量...................................132.4.3选择液压元件...................................132.4.4液压系统方案..................................183控制系统设计..................................................................................203.1控制系统工作流程...................................203.2硬件设计...........................................213.3控制程序............................................22结论................................................................................................26参考文献............................................................................................28-I-e1引言随着经济的快速发展，在工程建设中，钢结构产品的使用越来越普遍，特别是在厂房、桥梁、桁架等方面，大部分已代替了原来砖木结构、砖混结构及混凝土结构。而在建筑施工行业中,机械化程度越来越高,塔式起重机、井架、施工升降机等起重运输设备获得了广泛的应用,可见钢结构产品蕴藏着巨大的市场商机和发展前景。建筑用起重运输机械主要受力结构一般采用格构式，这种结构往往需要大量的角钢作为腹杆，而且角钢腹杆的规格、种类较多，批量大，有时一台产品中一种规格的角钢腹杆数量就要几百件乃至上千件。对于此类构件，目前采用的下料方法，常有锯、氧割、剪切等。锯床下料虽然，尺寸准确，但效率较低，无法满足批量生产的需求；氧割下料割口表面质量差，尺寸难以保证，成本较高，且效率也不高，只适合现场制作时的少量下料；对于尺寸要求相对较低的腹杆类角钢来说，剪切方式是最理想的下料方法。1.1课题的背景和意义剪切机是因为工业自动化进程的发展而得到越来越广泛的应用。近二十年来，国内的轧钢生产得到了...
