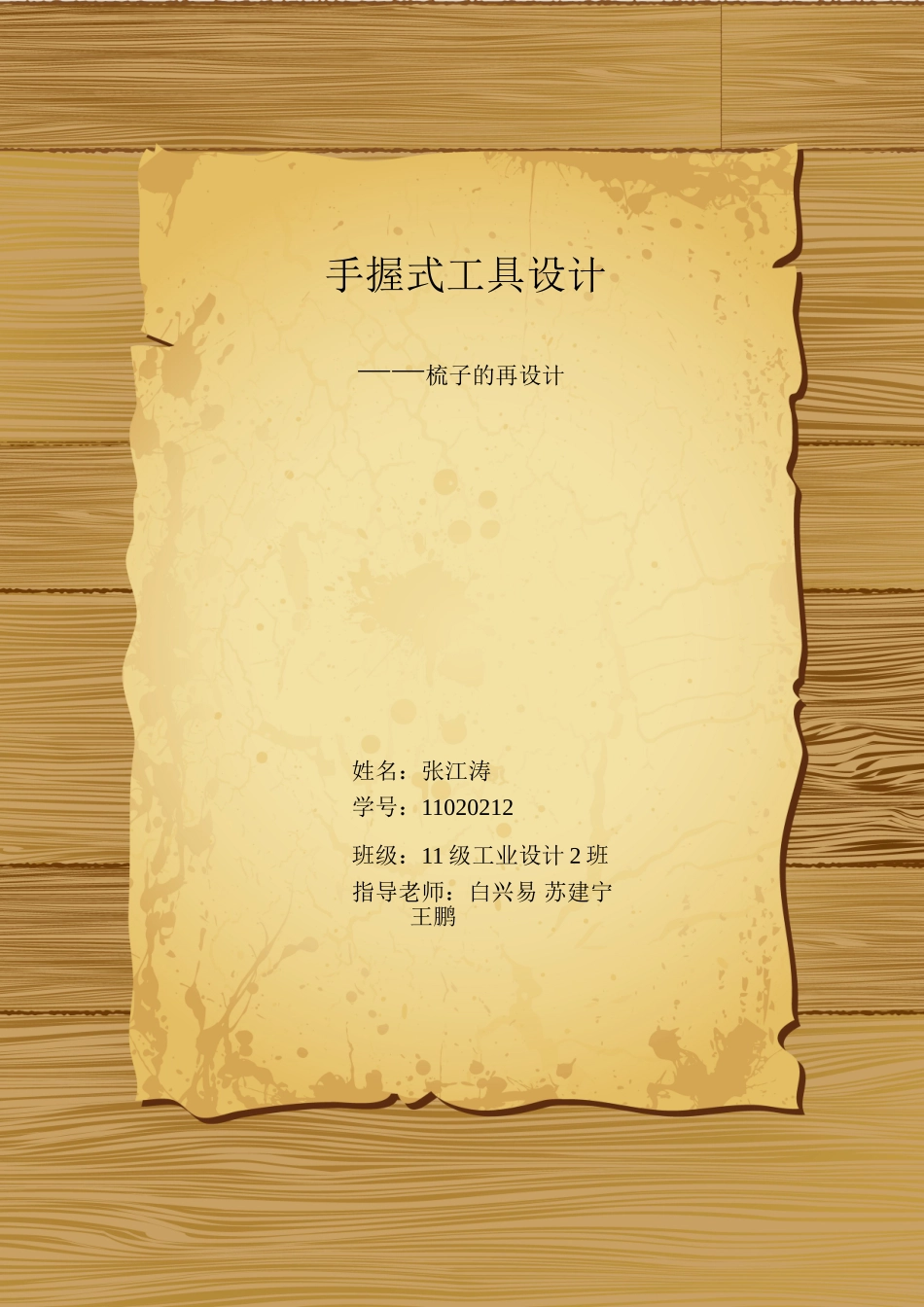

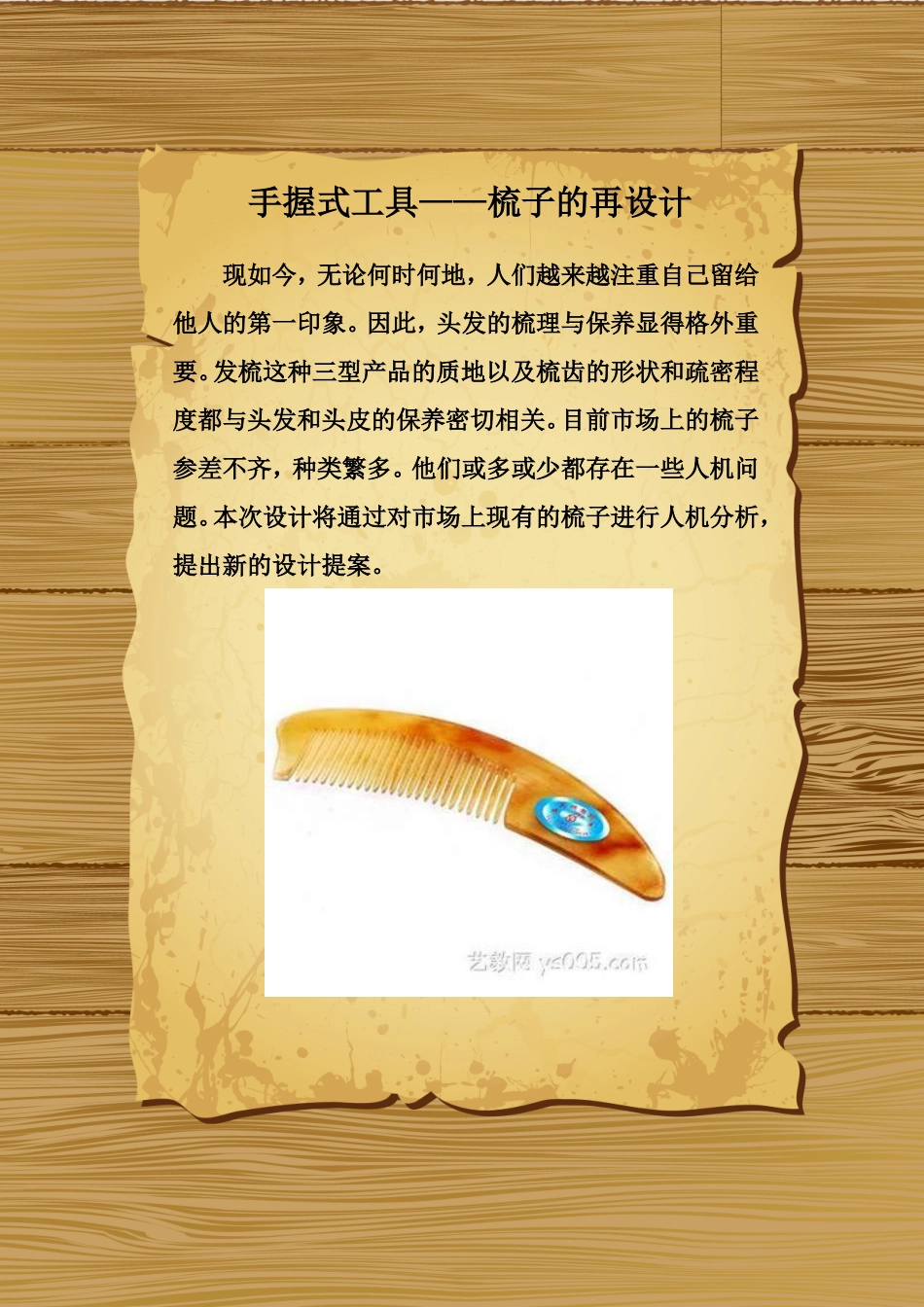

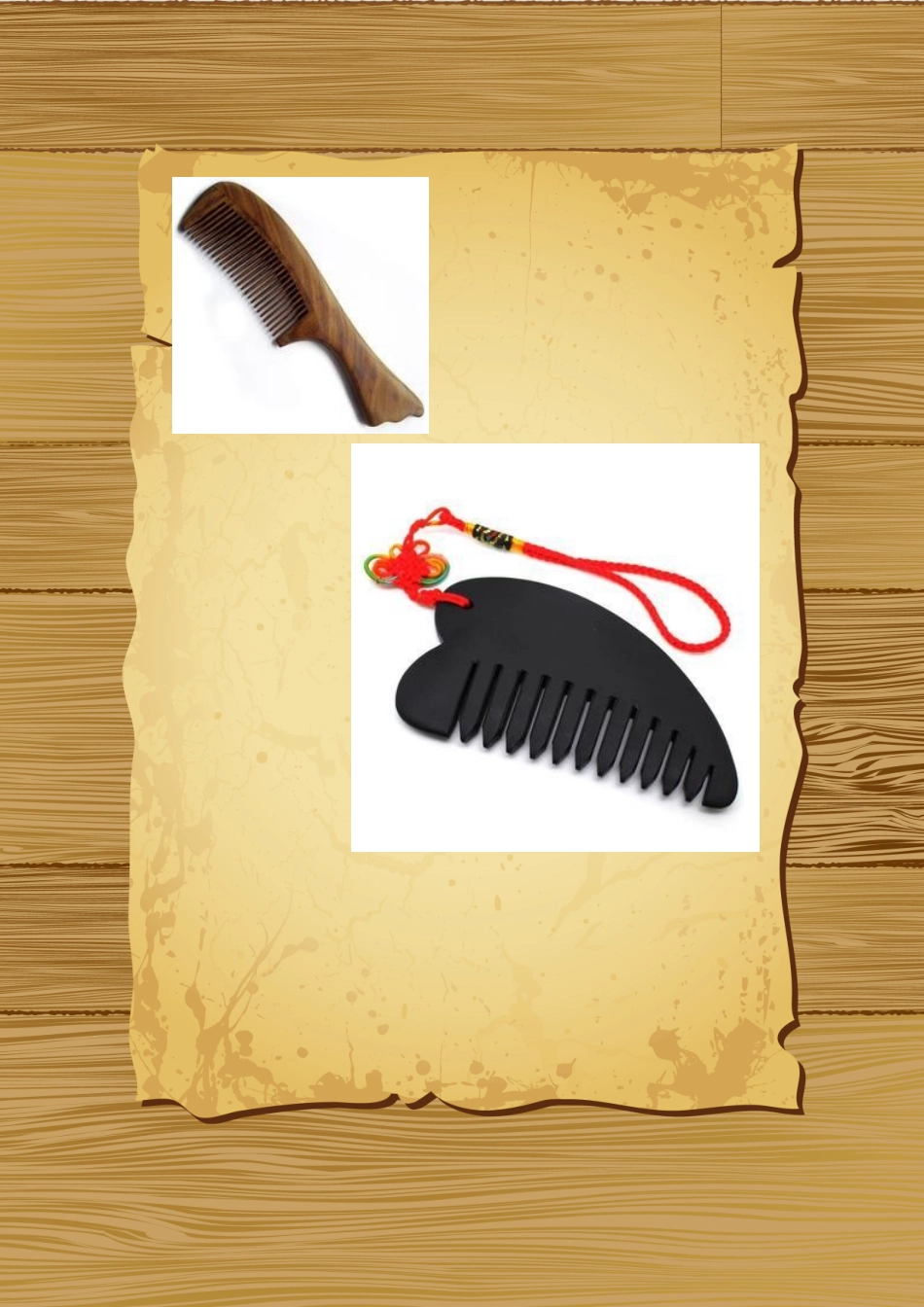

手握式工具设计——梳子的再设计姓名：张江涛学号：11020212班级：11级工业设计2班指导老师：白兴易苏建宁王鹏手握式工具——梳子的再设计现如今，无论何时何地，人们越来越注重自己留给他人的第一印象。因此，头发的梳理与保养显得格外重要。发梳这种三型产品的质地以及梳齿的形状和疏密程度都与头发和头皮的保养密切相关。目前市场上的梳子参差不齐，种类繁多。他们或多或少都存在一些人机问题。本次设计将通过对市场上现有的梳子进行人机分析，提出新的设计提案。市场上现有的几款典型梳子梳子人机设计流程图：现有梳子收集分析操作分析功能分析腕部形态分析梳齿梳柄梳发动作分析材质尺寸计测新设计提案一、通过对现有梳子的分析，按梳齿排列分为有柄片型和无柄片型两类。梳子图示分析有柄片型有手柄，增加了持握设计，使用时手握在手柄上操作。无柄片型无手柄，使用时，手持在梳子背部操作。手握着不舒服，不太符合人机。结论：有手柄的更符合人机关系二、操作分析A.腕部形态分析腕部形态分为挠侧偏、尺侧偏、背侧偏、掌侧偏和正中五种形态。其中，正中为自然形态，手腕顺直操作时，腕关节处于放松状态。一般认为，将工具的把手与工作部分弯曲10度左右，效果最好。弯曲式工具可以降低疲劳，较易操作。B.梳发动作分析人们的梳发动作是在头、上臂、前臂、手臂等器官与梳子之间的配合下完成的。为了寻求人与梳子的最佳匹配，现对人的梳头动作进行分析：分析图分析结果梳头顶手腕处于掌侧曲，挠侧偏状态。为保持手腕处于顺直状态，梳柄与梳头应设计一内弯角。右手梳头后手腕处于掌侧曲状态。为保持手腕处于顺直状态，梳柄与梳头应设计一内弯角。梳头侧手腕处于背侧曲状态。为保持手腕处于顺直状态，梳柄与梳头应设计一外弯角。梳头顶手腕处于掌侧曲，挠侧偏状态。为保持手腕处于顺直状态，梳柄与梳头应设计一内弯角。左手梳头后手腕处于掌侧曲状态。为保持手腕处于顺直状态，梳柄与梳头应设计一内弯角。梳头侧手腕处于背侧曲状态。为保持手腕处于顺直状态，梳柄与梳头应设计一外弯角。结论：梳柄与梳头有一定弯角的更符合人机关系三、功能分析（a）齿形，如图3—1基本形为方片形状，由于梳背为曲线式，齿长的长短不一，最长36mm,最短31mm。根据人的头发厚度，齿长设计是符合人机的。此款梳子的齿宽最宽处为3mm，其宽度一般由梳子的整体厚度决定，其对人梳头的影响不是很大，但是片型结构容易藏污垢，且不易清洗。就这方面来说，齿形设计不太符合人机。值得注意的是，接触头皮的端面为球状，可以起到按摩头皮的作用，而不会刺痛头皮，十分符合人机设计。（b）齿距齿距为3mm，若太密，易夹头发；若太稀，则不易将稀松的头发梳整齐。比较符合人机设计。3mm略显宽，2mm则差不多。（c）梳柄片状，宽32mm；长95mm;P50男女手宽均值为（80+70）x1/2=75mm;可满足所有成年男女持握。但片状结构，仍然给手带来不适感，不适宜满手持握。此款梳子柄部设计的优点是，在梳身与梳柄过渡处及手柄尾部处设计了“弧状结构”（图3—3），此设计可减轻梳子对手部肌肉的压迫，量得两圆弧圆心距为75mm。梳柄设计是符合人机的。经调差发现，大多数人在使用梳子时，是用手指和手心掌部同时抓握，而不是仅用手指夹住“片状”手柄，因此，改进时，可考虑将手柄做成适合手部曲线的柱状。（d）材质此款梳子是塑料的，塑料梳与头发接触摩擦时会产生静电，刺激头皮，老用会让头发干枯、萎黄，甚至导致脱发，干性发质的人不宜使用。对于梳子的材质，塑料不合适，中医认为木梳，尤其是黄杨木梳最好。四、尺寸计测计测对象：计测群体的选择与设计定位直接关，即为谁而设计。本设计选取20名22岁的大三女生为计测对象计测内容：计测项目选择握手长度、握手直径、拇指指幅。五、新设计提案新的设计主要针对广大年轻女性，为了适应她们较长且粗厚的头发，特意加长了齿长；整个梳身采用流线型设计，迎合了年轻女性爱美的心理；手柄向内弯10度，降低手部疲劳；手柄端面为椭圆状，更符合手部人机；木质材料更有益健康；齿形为柱状，对头皮有良好的按摩作用。该发梳持握舒适、造型流畅、线条自然、色泽纯正，给人以十分优雅的...
