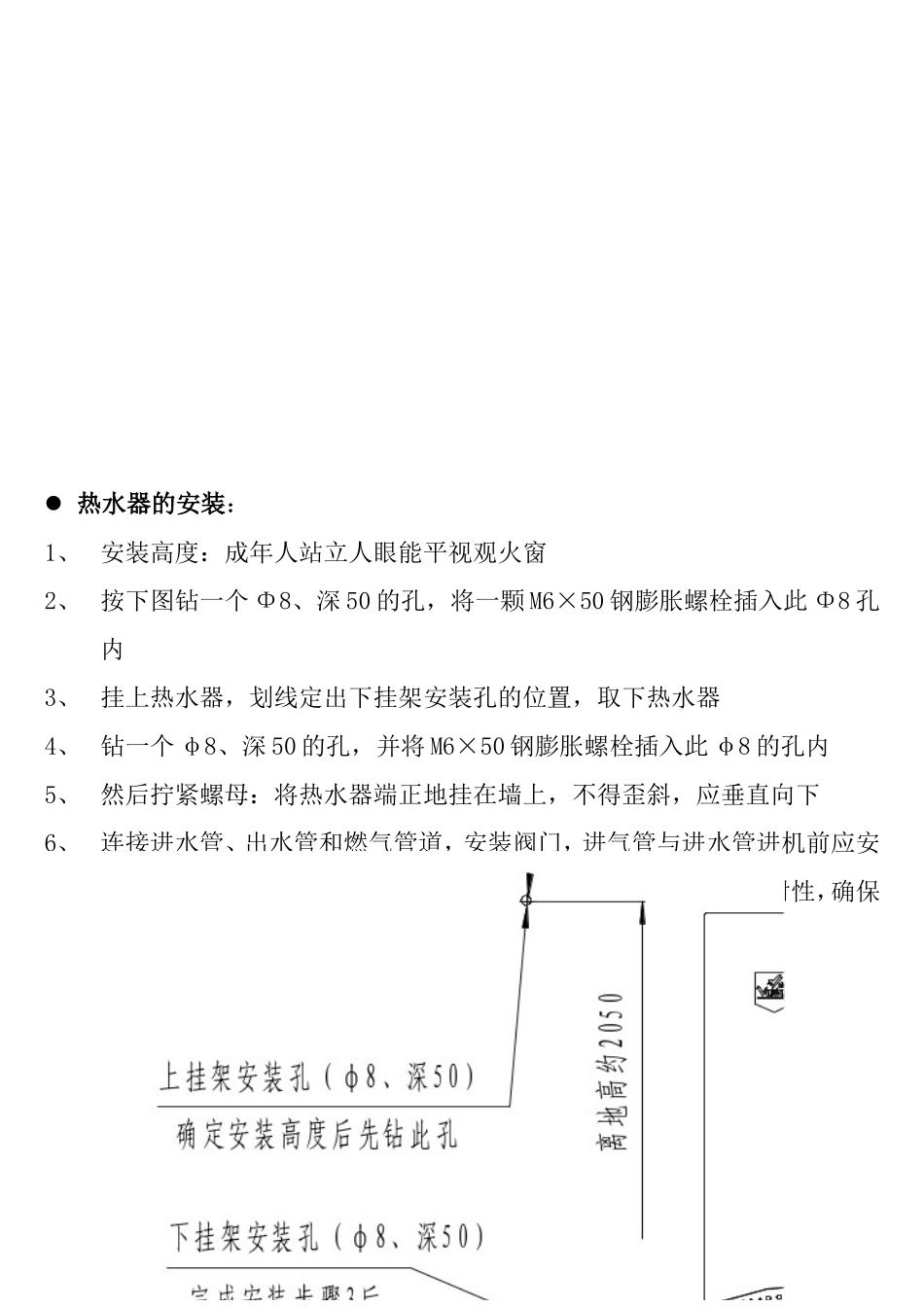

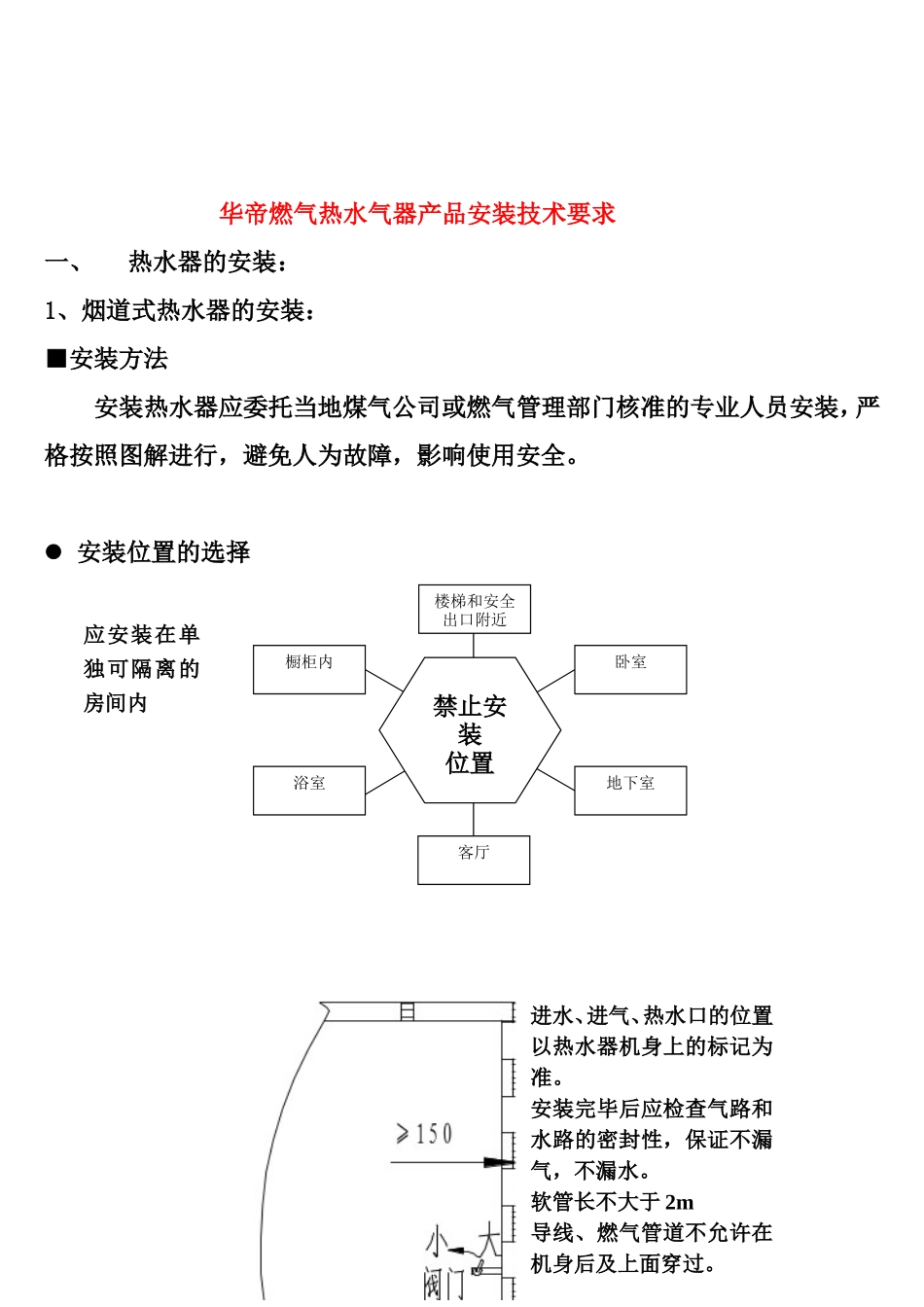

禁止安装位置楼梯和安全出口附近橱柜内浴室客厅卧室地下室华帝燃气热水气器产品安装技术要求一、热水器的安装：1、烟道式热水器的安装：■安装方法安装热水器应委托当地煤气公司或燃气管理部门核准的专业人员安装，严格按照图解进行，避免人为故障，影响使用安全。安装位置的选择在安装间的正确位置应安装在单独可隔离的房间内进水、进气、热水口的位置以热水器机身上的标记为准。安装完毕后应检查气路和水路的密封性，保证不漏气，不漏水。软管长不大于2m导线、燃气管道不允许在机身后及上面穿过。热水器的安装：1、安装高度：成年人站立人眼能平视观火窗2、按下图钻一个Φ8、深50的孔，将一颗M6×50钢膨胀螺栓插入此Φ8孔内3、挂上热水器，划线定出下挂架安装孔的位置，取下热水器4、钻一个φ8、深50的孔，并将M6×50钢膨胀螺栓插入此φ8的孔内5、然后拧紧螺母：将热水器端正地挂在墙上，不得歪斜，应垂直向下6、连接进水管、出水管和燃气管道，安装阀门，进气管与进水管进机前应安装阀门，热水管也应安装阀门，安装完毕后检查水路、气路的密封性，确保不漏水、不漏气。若不是耐火墙，应垫防燃板，每边超出热水器100mm，距墙10mm。排气管的安装：必须安装排气管，不装排气管道不能使用，排气管安装应符合右图的要求a.排气管的高度应保证有足够的抽力，使烟气有效排向室外。b.排气管水平部分长度宜小于3m，排气管口稍向下斜。防止雨水及冷凝水倒流。c.排气管弯头宜为90°，弯头数不应多于3个。d.防倒风罩以上的排气管室内垂直部分不得小于250mm。e.排气管顶端必须安装有效的防风、雨、雪的风帽，其位置不应处于风压带内，它与周围建筑物及其开口的距离应≥600mm。f.排气管严禁安装在楼房的换气风道和公共烟道上。g.必须保证接口的气密性和可靠性，用自攻灯紧固。设置给排气口的规定a进气口应设在室内高度二分之一以下，能通大气的地方；b排气口应设在接近棚顶且尽量远离排气管能通大气的外墙上；c进、排气口面积:应符合下表的要求。热负荷（kW）给排气口的最小面积（cm2）≤1210012～1613016～2016020～262002、强排式热水器的安装：■安装方法安装热水器应委托当地煤气公司或燃气管理部门核准的专业人员安装，严格按照图解进行，避免人为故障，影响使用安全。安装位置的选择在安装间的正确位置禁止安装位置楼梯和安全出口附近橱柜内浴室客厅卧室地下室应安装在单独可隔离的房间内单位：mm热水器的安装：7、安装高度：成年人站立人眼能平视观火窗8、按下图钻一个Φ8、深50的孔，将一颗M6×50钢膨胀螺栓插入此Φ8孔内9、挂上热水器，划线定出下挂架安装孔的位置，取下热水器10、钻一个φ8、深50的孔，并将M6×50钢膨胀螺栓插入此φ8的孔内11、然后拧紧螺母，将热水器端正地挂在墙上，不得歪斜，应垂直向下12、连接进水管、出水管和燃气管道，安装阀门，进气管与进水管进机前应安装阀门，热水管也应安装阀门，安装完毕后检查水路、气路的密封性，确保不漏水、不漏气。进水、进气、热水口的位置以热水器机身上的标记为准。安装完毕后应检查气路和水路的密封性，保证不漏气，不漏水。软管长不大于2m导线、燃气管道不允许在机身后及上面穿过。若不是耐火墙，应垫防燃板，每边超出热水器100mm，距墙10mm。排气管的安装：必须安装排气管，不装排气管道不能使用，排气管安装应符合右图的要求a.排气管不得安装在楼房的换气风道和公共烟道上。b.用户若要加长排气管，必须与随机所带的排气管的材料相一致、直径相配套。加长排气管长度宜小于2m，弯头不得多于2个。c.排气管穿墙部分应与墙孔密封。d.必须保持接口的气密性和可靠性，并用自攻螺钉坚固。排气口必须稍向下斜，防止雨水及冷凝水倒流。e.排气管出口不应处于风压带内，它与周围建筑物及其开口的距离应≥600mm。地线安装：使用的三极单相电源插座接地极必须保证可靠接地，并请专业电工检查确认。额定电压220V/50Hz热水器,如果三极单相电源插座接地极没有可靠接地时，机壳必须可靠接地，并请专业电工检查确认。设置给排气口的规定a进气口应设在室内高度二分之一以下，能通大气的地方；b排气口应设在接近棚...
