沈阳建筑大学工程项目管理课设任务书VIP免费

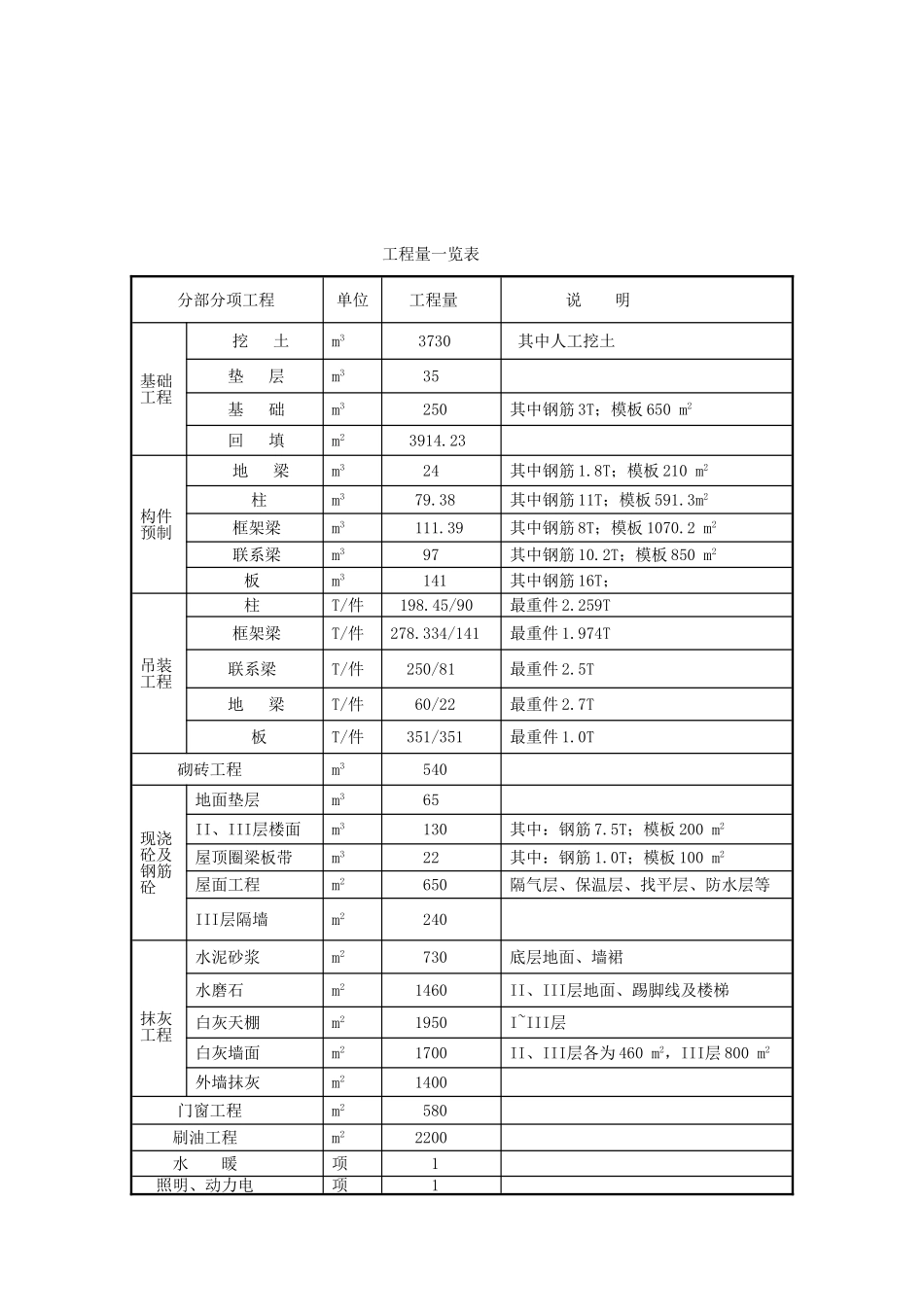

多层框架结构综合车间施工组织设计一、工程概况1、工程名称及规模沈阳市某工厂新建生产车间，分两期建成，本期为生产厂房部分，建筑面积为2174m2，土建工程造价230万元。2、工期要求2011年6月—11月3、车间设计概况本工程为两跨三层钢筋砼框架结构轻型工业厂房，外包尺寸为13.14m×55.14m，柱网6.0m×6.0m，自然地面-0.2m，各层标高分别为4.50m，9.00m，13.50m，钢筋砼基础，埋置深度为-3.80m。所有楼梯、过梁均为现浇。维护结构为370砖墙，三楼附加内隔墙以180加气砼砌块砌筑。层面为珍珠岩保温，卷材防水；底层地面采用水泥砂浆抹面，其他各层为水磨石；外墙抹灰采用水泥砂浆外刷无机涂料，底层窗台下做水刷石勒脚；内墙，天棚均为混合砂浆打底刮白罩面，钢木门窗。主要工种工程量见附表。主体框架结构为预制装配式框架结构。框架柱、梁和基础梁、楼板、屋面板均为预制现场安装。框架柱施工方法为短柱方案，即：框架柱按每一结构层划分为一节预制钢筋混泥土柱。4、自然情况及施工条件（1）气象资料（略）：无冬期施工。（2）水文资料：天然地坪至-1.50m为亚粘土，-1.50m～-3.70m为中砂并有粉细沙夹层，-3.70m以下为中砂（稍密）；地下水位为-1.80m，K=25.（3）场地条件：（见平面布置图）本工程西侧通市政公路的厂区公路及水、电管网可供接引使用。（4）30吨以下的预制构件及门窗可由构件厂供应。（5）钢筋、铁件、水暖管件均由加工厂统一加工至现场组装。（6）模板可采用定型组合钢模，零星木模板在现场预制。（7）工程材料、施工机具按需要由公路运至现场。可供本工程使用的起重机械有：一台扣管式井架，其最大起重量为1吨，吊盘为2.40×2.40m２；一台TQ－60/80型塔吊、QT1-6型塔吊和W1-100型履带吊。（8）挖出的土方可在距本工程1km远处集中堆放，或就地存放。（9）本工程距施工单位的基地不远，在现场不需考虑工人临时住宿和食堂。短柱方案、独边基础应使用QT1-6型诸吊工程量一览表分部分项工程单位工程量说明基础工程挖土m33730其中人工挖土垫层m335基础m3250其中钢筋3T；模板650m2回填m23914.23构件预制地梁m324其中钢筋1.8T；模板210m2柱m379.38其中钢筋11T；模板591.3m2框架梁m3111.39其中钢筋8T；模板1070.2m2联系梁m397其中钢筋10.2T；模板850m2板m3141其中钢筋16T；吊装工程柱T/件198.45/90最重件2.259T框架梁T/件278.334/141最重件1.974T联系梁T/件250/81最重件2.5T地梁T/件60/22最重件2.7T板T/件351/351最重件1.0T砌砖工程m3540现浇砼及钢筋砼地面垫层m365II、III层楼面m3130其中：钢筋7.5T；模板200m2屋顶圈梁板带m322其中：钢筋1.0T；模板100m2屋面工程m2650隔气层、保温层、找平层、防水层等III层隔墙m2240抹灰工程水泥砂浆m2730底层地面、墙裙水磨石m21460II、III层地面、踢脚线及楼梯白灰天棚m21950I~III层白灰墙面m21700II、III层各为460m2，III层800m2外墙抹灰m21400门窗工程m2580刷油工程m22200水暖项1照明、动力电项1二、选择施工方案1、基坑降水工程由于基础底面积标高为-3.80m，加上垫层100mm厚，基坑底标高为-3.90m，地下水位为-1.80m，因此降水深度在36m之内，因此用轻型井点降水。(1)轻型井点系统布置总管的直径选用0.127m，不知在-0.200m的标高上。基坑底平面尺寸为：（122.50.120.32）m（542.50.120.32）m即15.3m57.3m上D平面尺寸为：[15.3（3.8-0.2）0.52][57.3+(3.8-0.2)0.52]=18.9m60.9m井点管布置距离基坑壁为1.0m，采用环形井点布置，则环形井点围成的面积：F=20..962.9=1314.61m2总管长度：L=2(20.962.9)=167.6m井点管长度选用6m，直径为50mm，滤管长为1.0m，井点管露出地面为0.2m，基坑中心要求降水深度：S=3.9-1.80.5=2.6采用单级轻型井点，井点管所需埋设深度：HA=H1+h+iL=3.9-0.20.50.1(15.3/23.60.51)=5.245m5.2450.2=5.445m<6m,符合埋深要求S’=S+iL=2.6+0.110.45=3.65mS’/S’L=3.65/4.65=0.78Ho=1.85(S’L)=1.854.65=8.60m井点管加滤管总长为7米，井管外露地面0.2m，则滤管底部埋设在-7.2标高处，室外地坪标高为-0.2m，井管正好埋设在不透水层上。基坑长宽比小于5，因此，可按无压完整井环形井点系统计算。轻型井点系统布置如图(2)基...
