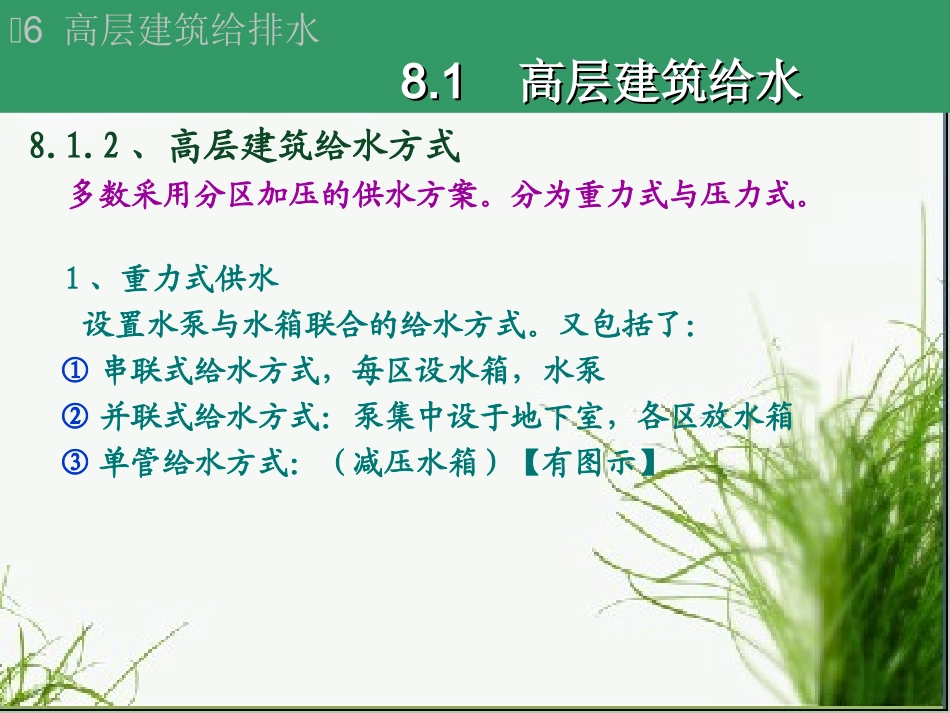

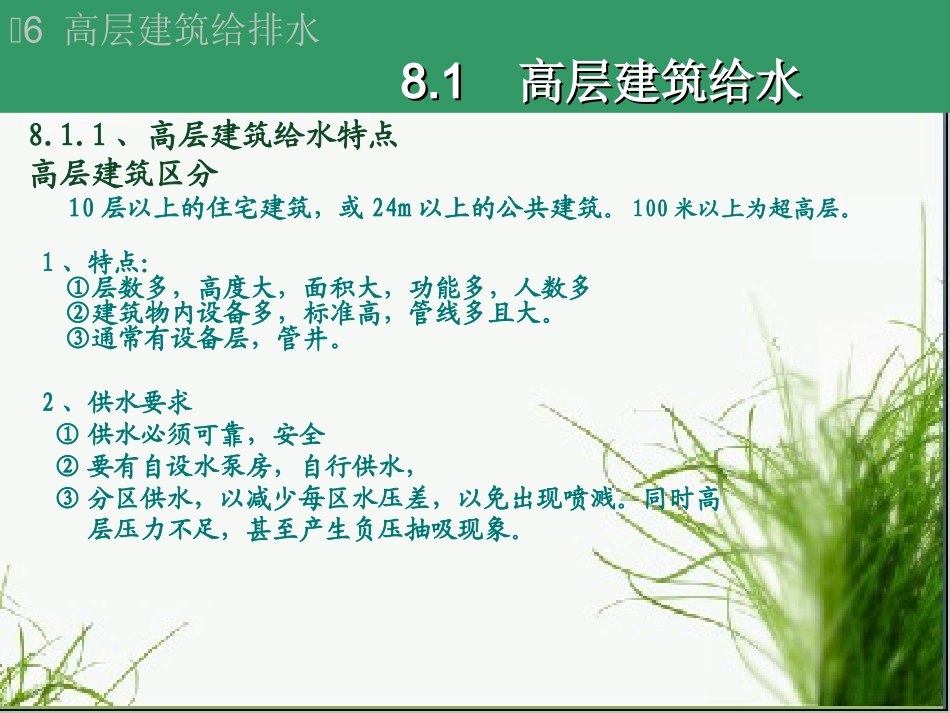

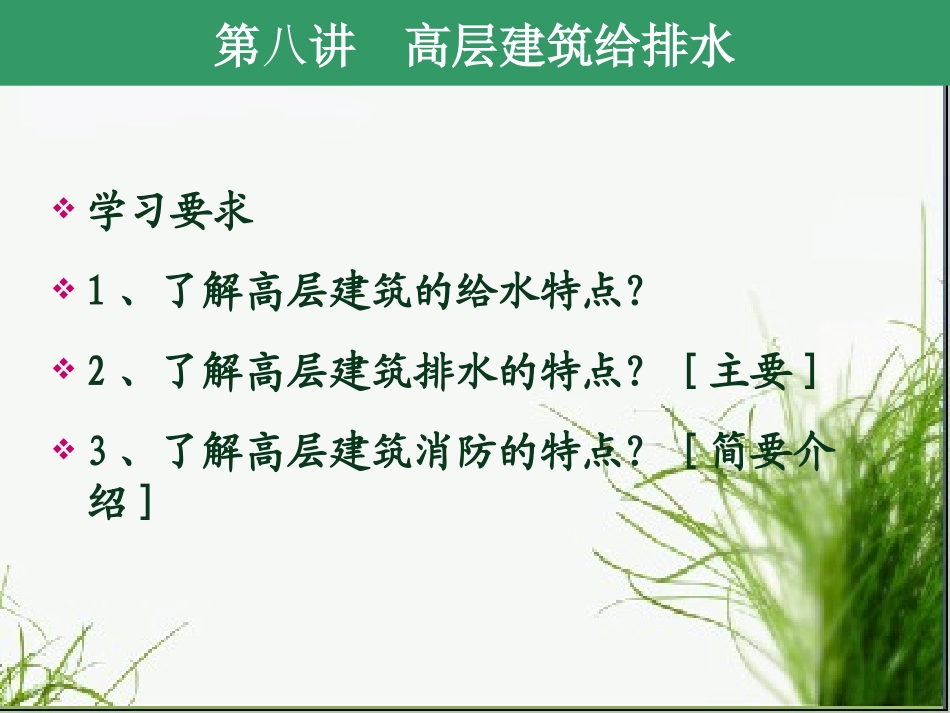

学习要求1、了解高层建筑的给水特点？2、了解高层建筑排水的特点？[主要]3、了解高层建筑消防的特点？[简要介绍]第八讲高层建筑给排水8.1.1、高层建筑给水特点高层建筑区分10层以上的住宅建筑，或24m以上的公共建筑。100米以上为超高层。1、特点：①层数多，高度大，面积大，功能多，人数多②建筑物内设备多，标准高，管线多且大。③通常有设备层，管井。2、供水要求①供水必须可靠，安全②要有自设水泵房，自行供水，③分区供水，以减少每区水压差，以免出现喷溅。同时高层压力不足，甚至产生负压抽吸现象。6高层建筑给排水8.18.1高层建筑给水高层建筑给水8.1.2、高层建筑给水方式多数采用分区加压的供水方案。分为重力式与压力式。1、重力式供水设置水泵与水箱联合的给水方式。又包括了：①串联式给水方式，每区设水箱，水泵②并联式给水方式：泵集中设于地下室，各区放水箱③单管给水方式：（减压水箱）【有图示】6高层建筑给排水8.18.1高层建筑给水高层建筑给水并联的水泵房管理图水泵房的管理2、压力式供水①气压给水：用气压罐代替高位水箱，且置于底层（减振，减负重）②水泵直接给水方式，（变频调速泵）8高层建筑给排水8.18.1高层建筑给水高层建筑给水8.2.1、高层建筑排水特点1、排水特点①层数多，高度大，面积大，功能多，人数多。②排水量大，排水压力变化大。③通常有多种排水方式。2、排水要求①排水水必须可靠，安全②要设置专门的通气管道或采用专用的排水系统。③排水要解决好水封破坏的影响。8高层建筑给排水8.28.2高层建筑排水高层建筑排水1排水系统的分类建筑内部排水系统排水系统是将建筑内部人们在日常生活和工作生产中使用过的水收集起来排到室外。按系统接纳的污废水类型不同，建筑内部排水系统分为三类：生活排水系统；工业废水排水系统；屋面雨水排除系统。2排水系统的选择排水体制，按照污水和废水的关系，建筑内部可分为分流制和合流制两种，分别称为建筑分流排水和建筑合流排水。建筑内部排水最终要排入室外排水系统，故建筑内部排水体制的确定主要取决于室外的排水体制，室外排水体制是指污水和雨水的分流与合流；室内排水体制是指污水与废水的分流与合流。当室外无污水处理厂和污水管道，即室外仅有雨水管道时，室内宜分流；当室外有污水管道和污水厂，即室外分别有污水和雨水管道时，室内宜合3排水系统的组成高层建筑内部排水系统，既要求将污水安全地排出室外，还要尽量减小管道内的气压波动，防止管道系统水封破坏，避免排水管道中的有害气体进入室内。排水系统组成：1）卫生器具2）排水管道系统3）通气管系统4）消能器材：为减少排水立管的污水下降速度，可装乙字管进行消能减压。清通设备5）抽升设备：高层建筑地下室的污水，不能自流排出室外，必须设置污水抽升设备。8.2.2、高层建筑排水方式可以采用设置通气管的排水系统，也可以采用特殊排水系统。1、设通气管的排水系统。①伸顶通气管伸顶通气管（stackvent）指的是排水立管与最上层排水横支管连接处向上垂直延伸至室外作通气用的管道。②双立管排水系统建筑管网排水是由两根管道实现，一根用来排水，一根专用于通气（也叫通气立管）。③三立管系统8高层建筑给排水8.28.2高层建筑排水高层建筑排水5F4F3F2F1F1B伸顶通气管伸顶通气5F4F3F2F1F1B5F4F3F2F1F环形通气管三立管排水双立管排水2、特殊排水系统使用特殊的排水装置解决管道气压变化大，水封容易破坏的问题。通常有以下几种：1）苏维托排水系统1959年，瑞士人弗里茨·苏玛提出的置于各楼层横水支管与立管连接处，工作原理：乙字弯，略改变流向，且从与横接口正对的位置的隔板上方缝隙处吸入空气，使污水为水气混合物，以降低流速，减轻对上方抽吸及对下方增压作用。【图示】8高层建筑给排水8.28.2高层建筑排水高层建筑排水2、旋流排水系统该系统主要式利用使水流环动，而保证气压稳定的。3、型芯排水系统和苏维托排水系统原理相同。4、螺旋排水系统和旋流排水原理基本相同。8高层建筑给排水8.28.2高层建筑排水高层建筑排水三、高层室内给排水管道的布置及安装1、室内给排水管...
