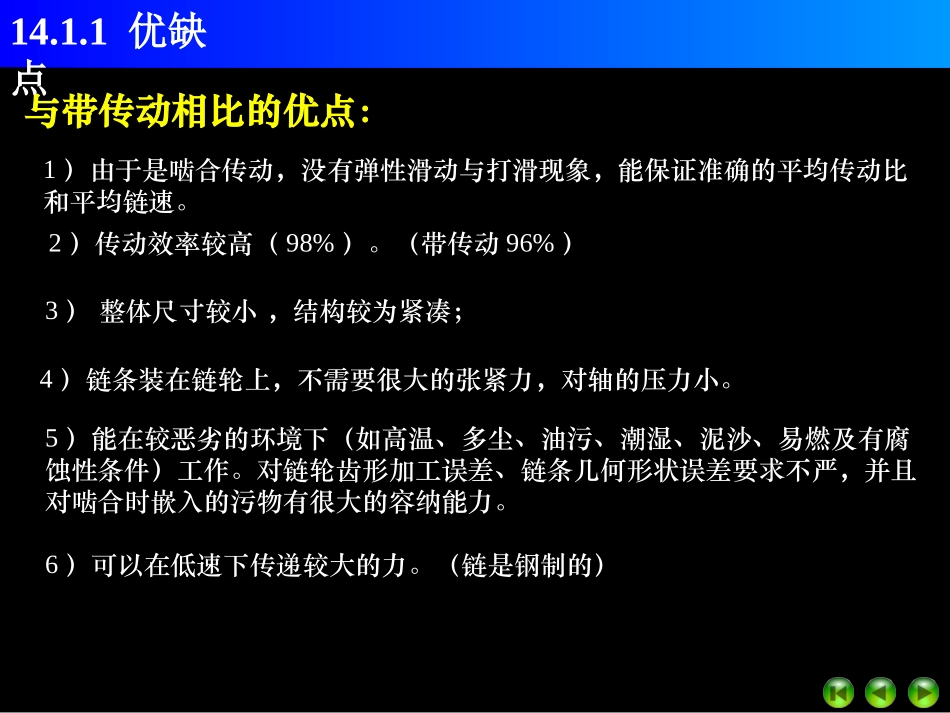

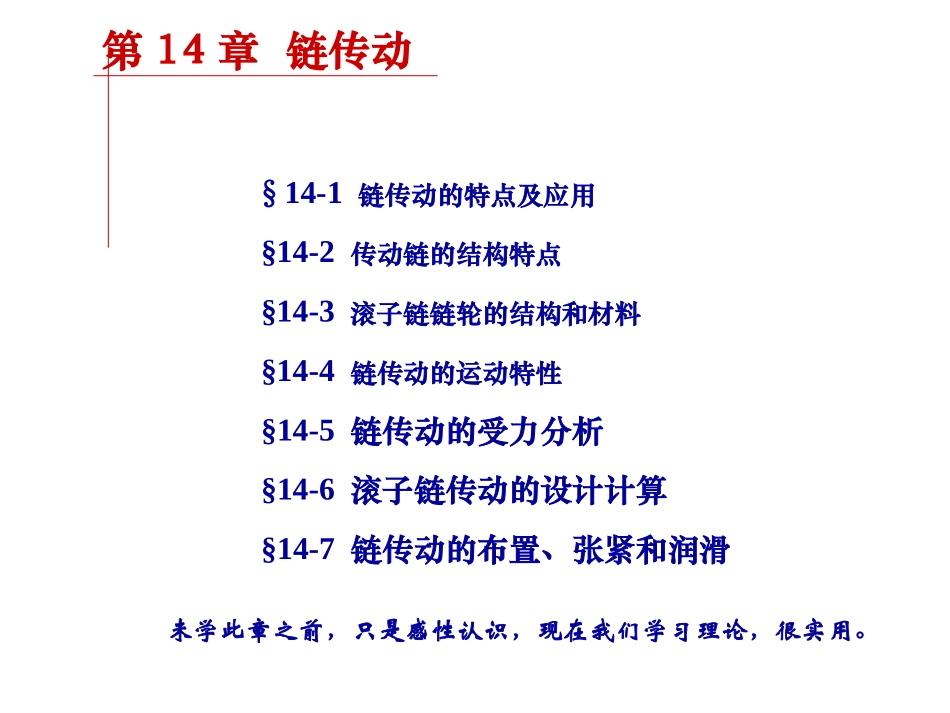

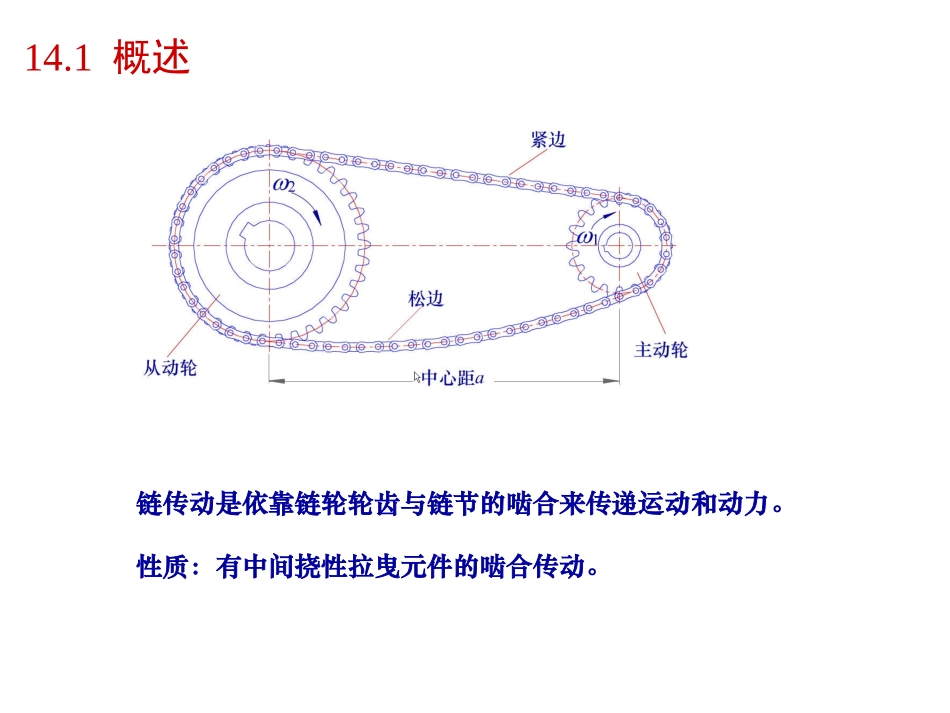

第14章链传动§14-2传动链的结构特点§14-1链传动的特点及应用§14-3滚子链链轮的结构和材料§14-4链传动的运动特性§14-5链传动的受力分析§14-6滚子链传动的设计计算§14-7链传动的布置、张紧和润滑未学此章之前,只是感性认识,现在我们学习理论,很实用。特点及应用114.1概述链传动是依靠链轮轮齿与链节的啮合来传递运动和动力。性质:有中间挠性拉曳元件的啮合传动。与带传动相比的优点:2)传动效率较高(98%)。(带传动96%)5)能在较恶劣的环境下(如高温、多尘、油污、潮湿、泥沙、易燃及有腐蚀性条件)工作。对链轮齿形加工误差、链条几何形状误差要求不严,并且对啮合时嵌入的污物有很大的容纳能力。6)可以在低速下传递较大的力。(链是钢制的)3)整体尺寸较小,结构较为紧凑;14.1.1优缺点1)由于是啮合传动,没有弹性滑动与打滑现象,能保证准确的平均传动比和平均链速。4)链条装在链轮上,不需要很大的张紧力,对轴的压力小。1)制造和安装精度要求较低、成本低廉;2)能实现远距离传动,达几十米;与齿轮传动相比的优点:3)结构简单,重量较小;4)在恶劣环境下也能工作.主要缺点:应用:广泛应用于矿山机械、农业机械、石油机械、机床及摩托车中。1.瞬时传动比、链速瞬时变化,周期性变化,不是恒定的常数,产生冲击、震动和动载荷,传动平稳性较差;2.只能实现两平行轴间链轮的同向传动;3.磨损后易发生跳齿、掉链现象;4.不宜在载荷变化很大和急速反向的传动中应用,不宜在速度较高的情况下应用;5.制造费用比带高。应用实例:传动链曳引链起重链齿形链滚子链按用途不同14.1.2链的种类主要传递动力,V≤20m/s运输机械中移动重物,如链式运输机,拉力大、抗污染。V≤2~4m/s.起重机械中提升重物,如矿井中。V≤0.25m/s.pp齿形链外链板内链板套筒滚子销轴滚子链滚子链滚子链齿形链齿形链起重链传动链牵引链短节距精密滚子链齿形链14.1.3应用范围传递功率:P≤100KW;圆周速度:v≤15m/s;传动效率:η≈0.95~0.98传动比:i≤8;教材中给出了两组数据:传递功率:Pmax=500KW;圆周速度:vmax=40m/s;最大距离:Lmax=8m。传动比:imax=15;此数据为目前可以达到的数据,在一定条件下,某些链可以达到的,并不是所有都能达到。平均数据,这是从经济性考虑,一般链能达到的。14.2链传动的零件和材料14.2.1传动链传动链的形式:套筒链;套筒滚子链;齿形链;成型链。应用最广泛的是套筒滚子链和齿形链。套筒链比滚子链少滚子,结构简单,但易磨损,只用于低速传动(V〈2m/s)外链板内链板套筒滚子销轴套筒滚子链•齿形链又称无声链,传动平稳,振动、噪声小,但结构复杂,重量大,制造难,用于高速和运动精度高的传动中。•成型链:装拆方便,成本低,常用于V≤3m/s的一般传动和农业机械中。在网上实在没找到其图片,农机化实验室农机上有。传动链的结构特点1◆滚子链是由滚子、套筒、销轴、内链板和外链板组成。◆内链板与套筒之间、外链板与销轴之间为过盈联接;◆滚子与套筒之间、套筒与销轴之间均为间隙配合。外链板内链板套筒滚子销轴套筒链只是少了一个滚子,其它与滚子链相同,工作时套筒与链轮轮齿间为滑动摩擦,而滚子链为滚动摩擦。润滑:滚子、套筒、销轴之间。为减轻重量及惯性,链板按等强度原则做成8字形。滚子链外链板销轴内链板套筒滚子过盈联接过盈联接间隙配合构成构件,相对转动。表14.1滚子链规格和主要参数48A76.2087.8347.6347.3523.8072.39500.422.60链号08A12.7014.387.957.853.9612.0713.80.60节距P排距pt滚子链节销轴链板极限载荷米长质量外径d1内宽b1直径d2高度h2Q(单排)q(单排)mmmmmmmmmmmmKNkg/m10A15.87518.1110.169.405.0815.0921.81.0012A19.0522.7811.9112.575.9418.0831.11.5016A25.4029.2915.8815.757.9224.1355.62.6020A31.7535.7619.0518.909.5330.1886.73.8024A38.1045.4422.2325.2211.1036.20124.65.6028A44.4548.8725.4025.2212.7042.24169.07.5032A50.8058.5528.5831.5514.2748.26222.410.1040A63.5071.5539.6837.8519.8460.33347.016.1006B9.52510.246.355.723.288.268.90.4005B8.005.645.003.002.317.114.40.1808B12.7013...
