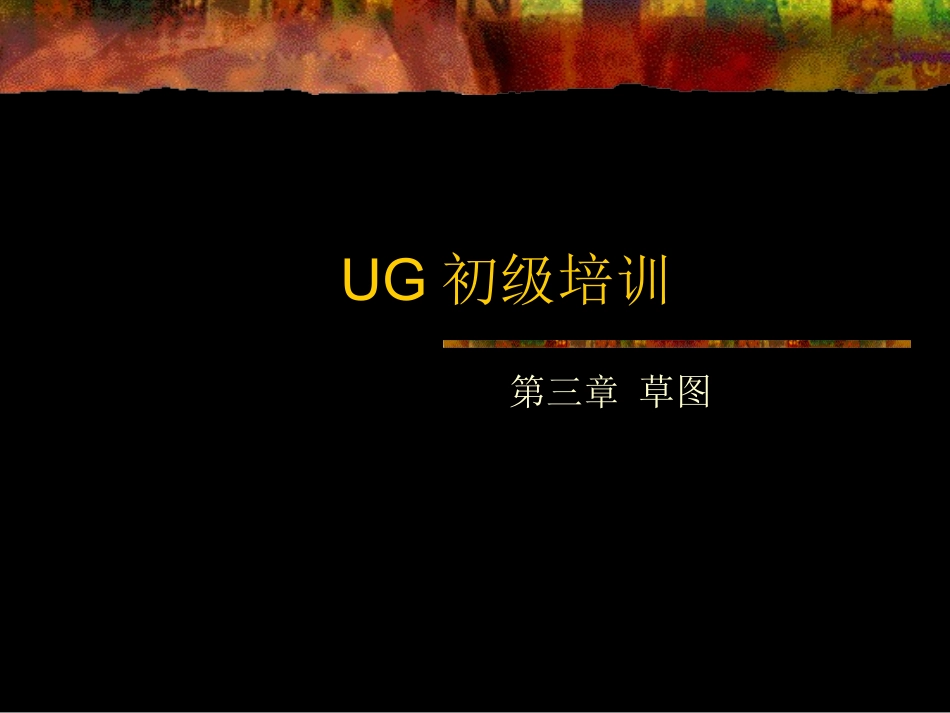

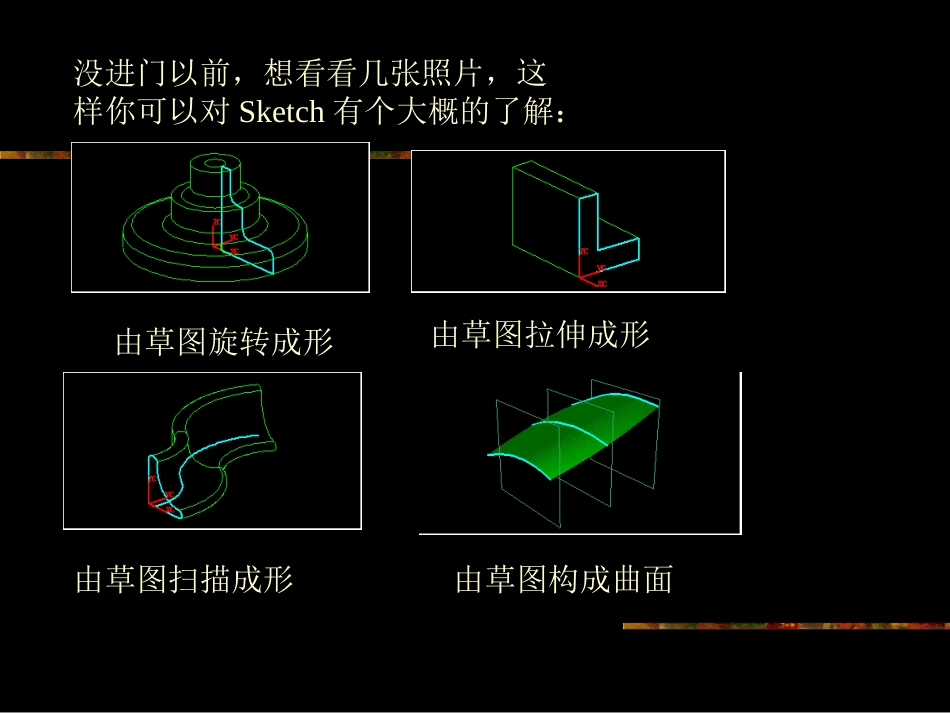

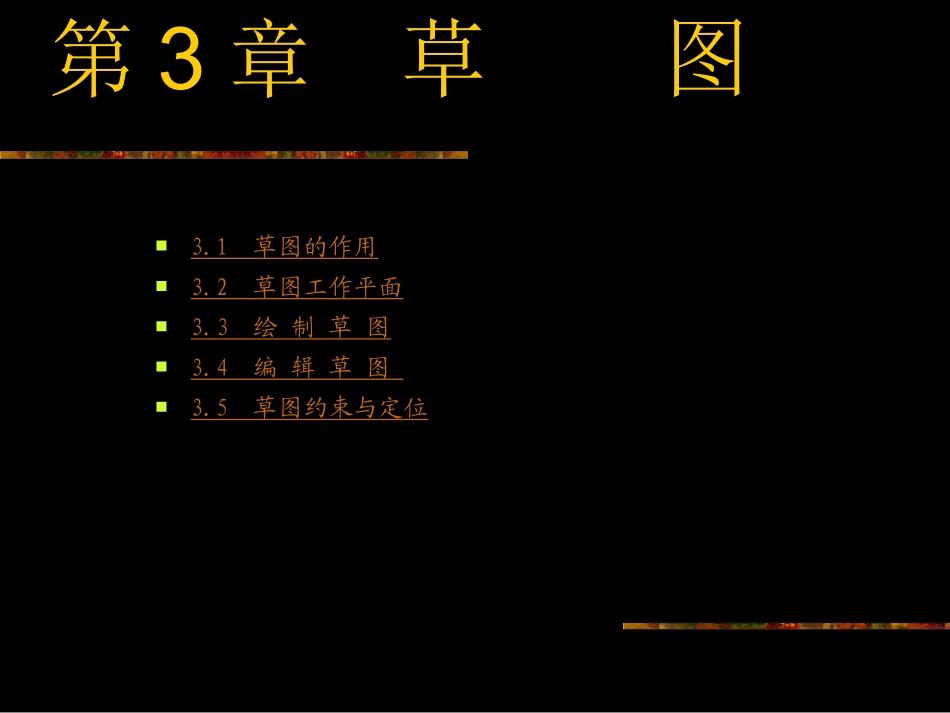

UG初级培训第三章草图没进门以前，想看看几张照片，这样你可以对Sketch有个大概的了解：由草图旋转成形由草图拉伸成形由草图扫描成形由草图构成曲面第3章草图3.1草图的作用3.2草图工作平面3.3绘制草图3.4编辑草图3.5草图约束与定位3.1草图的作用什么是草图3.1草图的作用用草图工具创建的草图可以通过实体造型工具进行拉伸、旋转等操作，创建实体与草图关联的实体模型。在修改草图时，与草图关联的实体模型也会自动更新。3.2草图工作平面在建模应用模块的主菜单中选择“插入”→“草图”，或单击草图图标，将进入草图绘制窗口，如图3-1所示。3.2.1建立草图工作平面草图工作平面是绘制草图对象的平面，一个草图中创建的所有几何对象都在该草图平面上完成。建立草图工作平面的工具集中在草图工作面工具条上，如图3-2所示。3.2.1建立草图工作平面3.2.2建立草图对象1．直接绘制点和线利用Sketcher主界面左侧的草图曲线工作条直接绘制点和线，如图3-6所示。在创建草图时，用户不必在意尺寸是否准确，只需绘制大致轮廓即可。草图的准确尺寸、形状、位置，通过尺寸约束、几何约束和定位约束来确定。2．添加对象到草图在草图工作界面，选择“视图”→“工具条”→“用户化”，打开用户化对话框后，选择“草图操作”复选框，出现如图3-13所示的“草图操作”工具条。单击其中的添加现有的曲线图标，系统将弹出“增加曲线”对话框，如图3-14所示。用户可以直接从绘图工作区中选取要添加到草图中的点或线。完成对象选取后，系统将自动将所选对象添加到当前草图中。3．抽取对象到草图抽取对象到草图用于将已经存在的点和线，添加到当前草图中。单击投影图标，系统将弹出如图3-15（a）所示的工具条。其中有投影对象到草图对话框、关联、原先的、样条分段、单个样条等按钮。单击投影对象到草图对话框按钮，打开如图3-15（b）所示对话框。3.2.3激活草图用户可以通过在屏幕上选取草图对象或在图3-17所示的激活草图工具条上，单击下拉箭头，选取需要激活的草图名称，释放后即激活所选取草图。3.3绘制草图3.3.1点与点集1．创建点创建点需要用到曲线菜单，在菜单栏中选择“插入”→“曲线”，可打开如图3-18所示的曲线菜单。单击“点”选项，系统将打开如图3-19所示的“点构造器”对话框。2．创建点集在菜单栏中选择“插入”→“曲线”→“点集”，系统弹出“点集”对话框，如图3-20所示。UnigraphicsNX2提供了曲线上的点等10种生成点集的方式。3.3.2直线、圆弧在菜单栏中选择“插入”→“草图”，进入草图窗口，或者选择“插入”→“曲线”→“基本曲线”，均可以完成直线、圆弧的绘制，但图形颜色和属性不同。第一种方法用工具条形式组织命令，操作方法已在第一节中阐述，此处不再赘述。第二种方法将打开如图3-28所示的对话框。3.3.3矩形与多边形1．矩形在菜单栏中选择“插入”→“曲线”→“矩形”，系统打开点构造器对话框，用户选取适当的点生成方式，确定矩形两个顶点的创建，即可完成一个平行于坐标轴的矩形的创建。2．多边形在菜单栏中选择“插入”→“曲线”→“多边形”，系统首先打开侧面数工具条，用户需输入多边形的边数。单击“确定”后打开“多边形”对话框，如图3-30（a）所示。3.3.4样条曲线除了前面讲述的用草图曲线工具条完成样条曲线创建外，还可以使用“曲线”菜单中的“样条”选项完成。选取该选项后，系统将弹出如图3-31所示的对话框。1．根据极点创建样条单击“根据极点”选项后，打开“由极点生成样条”对话框，如图3-32（a）所示。单击“确定”后，打开点构造器。完成点的创建并单击“确定”后，打开如图3-32（b）所示“指定点”对话框，其上为点构造器生成的点及其通过路径。2．通过点单击“通过点”选项，打开“通过点生成样条”对话框，如图3-33（a）所示。单击“确定”后打开“样条”对话框，如图3-33（b）所示。3．拟合“拟合”选项利用拟合方式生成样条曲线。单击该选项后，打开类似于图3-33（b）所示的样条对话框，对话框中各选项的含义也相同。完成点定义后，系统弹出如图3-36左侧...
