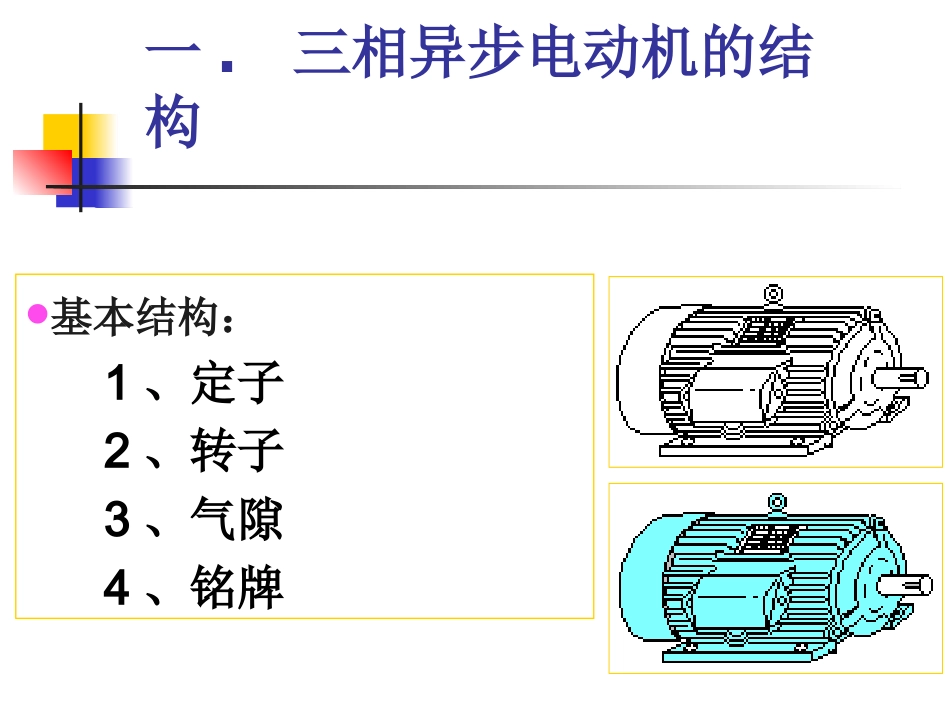

日照海事专修学院交流异步电动机制片人王凯交流异步电动机的特点：优点：结构简单，运行可靠，故障率低，价格低廉，维护保养方便，应用广泛缺点：1、存在无功功率，轻载时功率因数低，使发电机的容量得不到充分发挥。2、起动电流大，调速性不好（可以采取相应方法克服）一.三相异步电动机的结构基本结构：1、定子2、转子3、气隙4、铭牌电机解剖图主要由铁心和绕组组成，另外还有接线盒、机座等铁心：是由一片片的0.5mm厚的硅钢片加工成一定的形状，然后叠压成为铁心的。1、定子铁心的组成铁心由硅纲片叠成铁心中的槽与线圈导体铁心剖面图铁心绕组：有三相，称为三相对称交流绕组。绕组按照一定的尺寸绕制成形，并按照一定的规律嵌放在铁心槽中。绕法：星---三角（？）绕组的组成绕组展开图铁心与展开线绕组接线盒接线盒Y形连接△形连接防护结构：主要指机壳的结构形式，有开启式、防护式（防溅、滴）和封闭式三大类：船用电机主要是封闭式。机座主要包括机壳，底座，吊耳，端盖，护罩等，起固定支撑和防护之作用。2、转子主要由铁心和绕组组成，其他还有扇叶，轴承等根据绕组方式的不同，转子又分为鼠笼式和绕线式绕线式鼠笼式是由一片片的硅钢片加工成一定的形状，然后叠压成为铁心，外表面有用来安装绕组的斜槽，内表面有轴孔，并套在轴上。转子铁心的组成铁心鼠笼式转子鼠笼绕组是特殊形式的多相绕组，每根导条为一相，两个端部都有短路环。有导条式和铸铝式两种。鼠笼绕组转子展开鼠笼绕组展开图绕线式转子模型转子绕组与定子相似，通常三相绕组接成Y形，有三个输出端。绕线式转子转子三相绕组展开图转子展开扇叶：用来强制自冷自然冷、自扇冷、他扇冷等方式。轴承：一般用滚动轴承，保持良好的润滑扇叶及轴承冷却方式：3、气隙转子与定子间的空气间隙称为气隙，是磁路的组成部分。异步电机的气隙很小，一般为0.2—2.0mm。气隙的大小直接关系到电动机性能。一般来说气隙越小越好，它可以减小磁阻，减小励磁电流，提高电动机效率和功率因数。但是过小的气隙不仅造成撞。加工装配的困难，而且运转时容易发生定子转子间的摩擦和碰铭牌1.额定功率Pn：轴上输出机械功率，单位kW；2.额定电压Un、电流In：定子绕组的线电压、线电流,单位V和A；3.额定转速：——额定状态的电动机转子转速，单位：转/分，（r/min）；4.额定功率因数：额定负载时定子边上的功率因数，一般在0.8-0.9之间4、铭牌5.绝缘等级和温升：一般分为YAEBFHC七级，耐热和绝缘性递增。例如，B级耐热极限为130C（详见P184）6.工作方式：连续运行、短时运行、重复短时运行(断续)；7.接法：指定子三相绕组的连接方法。有（Y）星形、（△）三角形，或者“380v/220vY/△”铭牌二.异步电动机的工作原理1、转动原理2、旋转磁场3、转差率4、等效电路5、运行特性试分析上图闭合的导线框能否随着磁场转动？？1、转动原理1、转动原理三相对称绕组通入三相对称交流电，产生圆形旋转磁场，切割转子绕组，使之感应电势并感生电流，电流与旋转磁场相互作用，产生电磁转矩，使转子转动。转子转速n小于磁场转速n0，所以“异步”。旋转磁场的产生条件：1、至少有两个定子绕组这些绕组要有空间相位差2、通入这些绕组的电流要有时间的相位差思考：定子三相绕组是否能满足产生旋转磁场的条件？2、旋转磁场一对磁极：ABC三相绕组每相只有一个绕组定子绕组的空间与时间特点2、旋转磁场一对磁极式的定子模型定子三相绕组如何产生旋转的磁场？当t=0时，所产生的合成磁场方向（根据ABC三绕组的电流方向）2、旋转磁场2、旋转磁场（图示法）输入：三相对称交流绕组通入三相对称交流电。结论：三相对称交流绕组通入三相对称交流电，在气隙将产生圆形旋转磁场，转向从超前相转至滞后相(A→B→C→A)，转速n0=60f/p，n0叫同步转速。完成2、旋转磁场（图示法）输入：三相对称交流绕组通入三相对称交流电。结论：三相对称交流绕组通入三相对称交流电，在气隙将产生圆形旋转磁场，转向从超前相转至滞后相(A→B→C→A)，转速n0=60f/p，n0叫同步转速。返回转子的转向取决于定子磁场的旋转方向定子磁场的旋转方向取决于三相相序...
