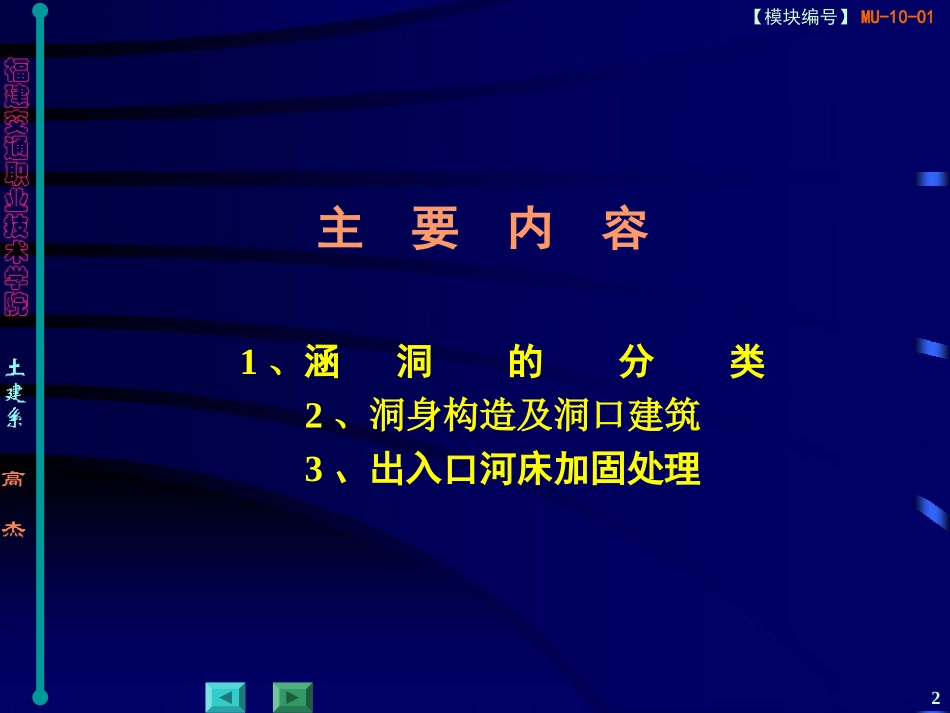

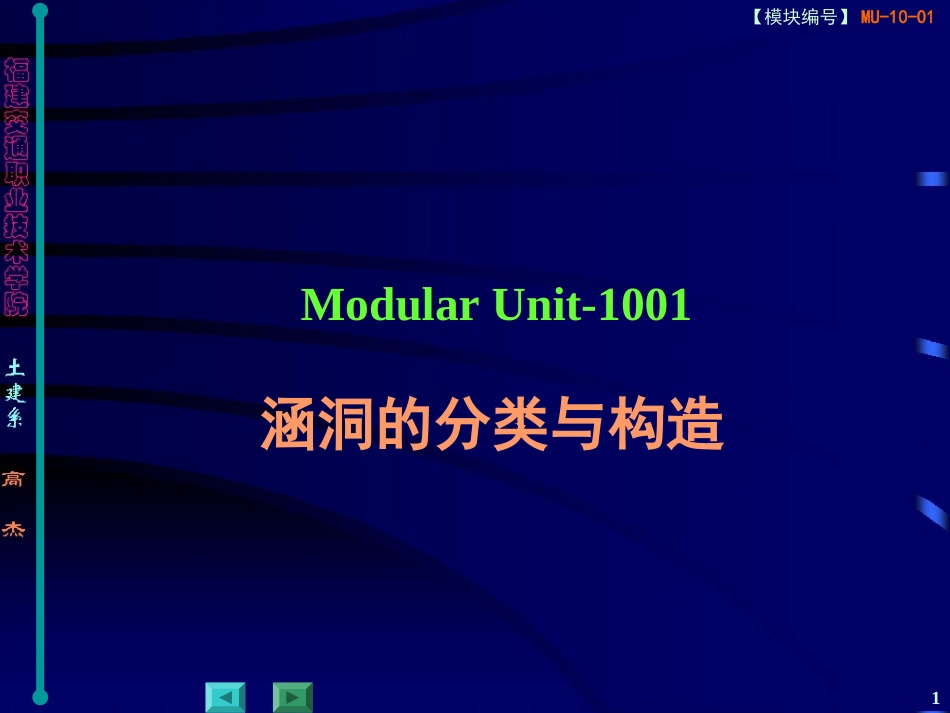

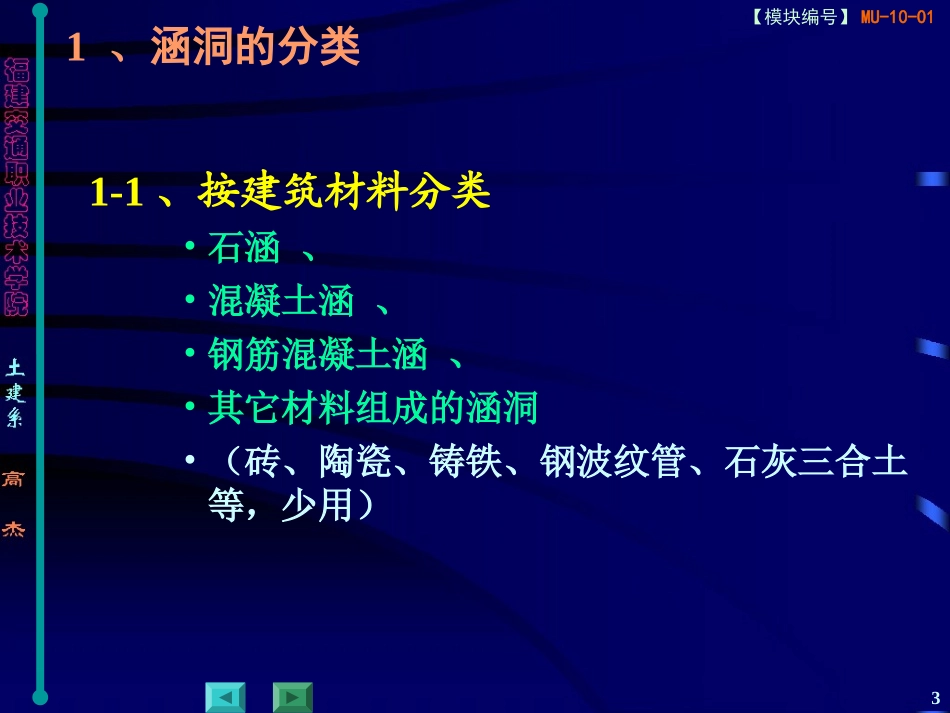

1【模块编号】MU-10-01ModularUnit-1001涵洞的分类与构造2【模块编号】MU-10-01主要内容1、涵洞的分类2、洞身构造及洞口建筑3、出入口河床加固处理3【模块编号】MU-10-011、涵洞的分类1-1、按建筑材料分类•石涵、•混凝土涵、•钢筋混凝土涵、•其它材料组成的涵洞•（砖、陶瓷、铸铁、钢波纹管、石灰三合土等，少用）4【模块编号】MU-10-011-2、按构造形式分类☆管涵（常用圆管）、盖板涵、拱涵、箱涵；☆各类涵洞的构造及力学性能不同，适用的跨径有很大的差异；5【模块编号】MU-10-011-3、按洞顶填土高度和孔数分类◎暗涵洞顶填土H≥0.5m；◎明涵洞顶填土H＜0.5m；低填方和挖方路段时采用。填土高度不能满足≥0.5m时，必须按明涵设计。6【模块编号】MU-10-011-4、按水力性质分类（1）无压力式涵洞－－入口水流深度小于洞口高度，并在洞身全长范围内水面都不触及洞顶，洞内具有自由水面。（2）半压力式涵洞－－入口水流深度大于洞口高度，水流充满洞口，但在洞身全长范围内（进水口处除外）都具有自由水面。（3）压力式涵洞－－入口水深大于洞口高度，并在洞身全长范围内都充满水流且无自由水面。7【模块编号】MU-10-012、洞身构造及洞口建筑2-1、洞身构造•作用：–保证水流通过；–直接承受荷载压力和填土压力，并将其传递给地基。•组成–承重结构（如拱圈、盖板等）、涵台、基础、防水层、伸缩缝等。•涵身纵坡:≮�0.4％8【模块编号】MU-10-012-2、洞口建筑洞身、路基、河道三者的连接构造物。－－由进水口、出水口、沟床加固组成。作用：－－使涵洞与河道顺接、流水顺畅；－－确保路基边坡稳定、免受冲刷。9【模块编号】MU-10-013、出入口河床加固处理3-1、进水口河床加固1）在河沟纵坡小于10％、河沟顺直、纵坡平缓的情况下，仅对进口采用干砌片石铺砌加固。•铺砌长度通常采用1.0m。•当流速较慢，为减少铺砌数量，也可用U形铺砌形式。图11.5平缓沟槽进口铺砌（尺寸单位:cm）a）整体铺砌；b）局部铺砌10【模块编号】MU-10-013-1、进水口河床加固（续）2）当河沟纵坡为10％～40％时，除岩石沟槽外，河底和沟槽侧坡以及路基边沟均需用人工铺砌加固，加固的类型由水流速度而定。－－沟槽开挖的边坡率采用1:4～1:10。11【模块编号】MU-10-013-1、进水口河床加固（续）3）当涵前河沟纵坡大于50％时，进口需设跌水井与天然河沟连接，以削减。－－上游沟槽开挖坡度，据河沟土质确定，一般1:1～1:2。－－跌水井与河槽连接处可采用吊沟或U型断面急流槽形式。12【模块编号】MU-10-013-1、进水口河床加固（续）☆为减缓槽内流速，还可在槽底增设人工加糙措施;13【模块编号】MU-10-013-2、出水口沟床加固常见加固的类型：铺砌加固•一般铺砌、延长铺砌加深截水墙挑坎防护•表层流速增加，底部流速大大减小特殊消能设施•○急流槽、跌水、消力池•○适用于：纵坡大于15％（陡坡涵）14【模块编号】MU-10-01【属于3-2】出口一般铺砌形式☆在洞身纵坡i＜15％的缓坡涵洞中，出口流速较小，通常只对下游河床作一般的加固铺砌。15【模块编号】MU-10-01【属于3-2】延长铺砌加深截水墙☆天然沟床纵坡较陡，流速较大时应采用铺砌的石块或混凝土块来抵抗高速的水流，用深埋的截水墙保护平砌的加固层，使端部不因淘空而水毁。图11.11延长铺砌加深截水墙16【模块编号】MU-10-01【属于3-2】挑坎防护☆变冲为淤，减少工程数量－－可设置一级、二级或三级挑坎；－－挑坎由上坎、平台、下坎及截水墙四部分组成；17【模块编号】MU-10-01【属于3-2】特殊加固措施☆然沟床纵坡大于15％时，须设置陡坡涵。☆陡坡涵的洞口末端应视沟床的地质、地形和水力条件，采用特殊的加固措施:－－急流槽（等截面和变截面)、跌水（单级或多级）、人消力池、消力槛、人工加糙等消能措施。
