第八章链传动VIP免费

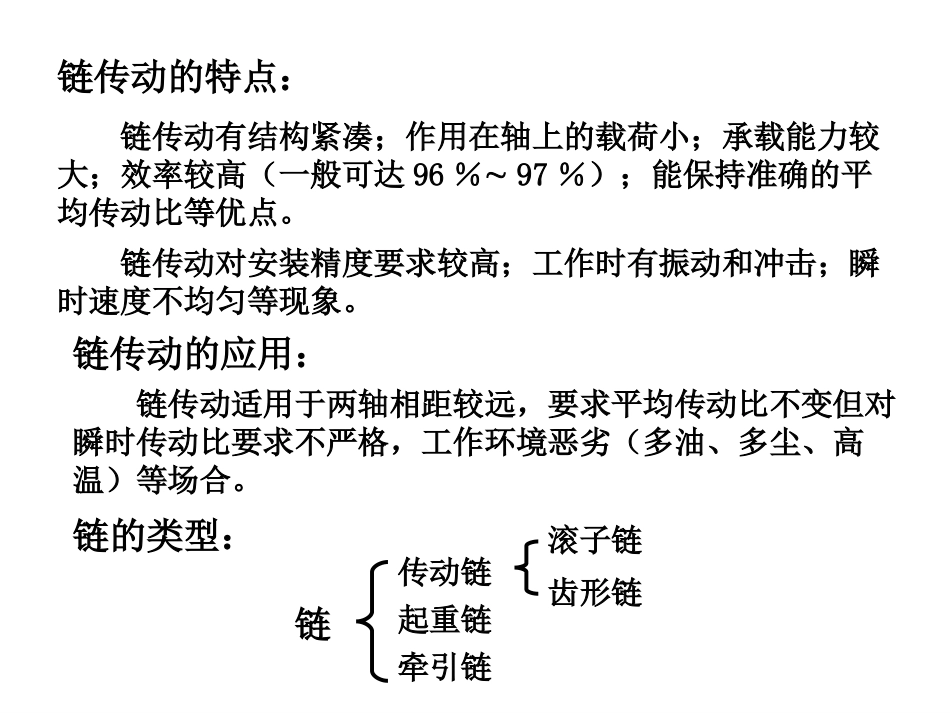

第一节概述第一节概述第八章链传动链传动的组成：链传动由主动链轮、从动链轮和绕在两轮上的一条闭合链条所组成（见图8–1）。链传动的工作原理：靠链条与链轮齿之间的啮合来传递运动和动力。链传动适用于两轴相距较远，要求平均传动比不变但对瞬时传动比要求不严格，工作环境恶劣（多油、多尘、高温）等场合。链传动的特点：链传动的应用：链传动有结构紧凑；作用在轴上的载荷小；承载能力较大；效率较高（一般可达96％97％）；能保持准确的平均传动比等优点。链传动对安装精度要求较高；工作时有振动和冲击；瞬时速度不均匀等现象。链的类型：传动链起重链牵引链滚子链齿形链链一、滚子链的结构和规格内链板1外链板2销轴3套筒4滚子5过盈配合过盈配合间隙配合间隙配合链节的组成：1.滚子链的结构重要参数：p多排链：2.联接链节链条的接头处的固定形式有：用开口销固定，多用于大节距链弹簧卡片固定，多用于小节距链设计时，链节数以取为偶数为宜，这样可避免使用过渡链节，因为过渡链节会使链的承载能力下降。过渡链节3.滚子链的规格标记示例：08A-1×86GB1243.1–83二、齿形链齿形链又称无声链，它是一组链齿板铰接而成。工作时链齿板与链轮轮齿相啮合而传递运动。与滚子链相比，齿形链传动平稳无噪声承受冲击性能好，工作可靠，多用于高速或运动精度要求较高的传动装置中。齿形链按铰链结构不同可分为圆销式、轴瓦式和滚柱式三种。齿形链上设有导板，以防止链条工作时发生侧向窜动。导板有内导板和外导板之分。内导板齿形链导向性好，工作可靠；外导板齿形链的链轮结构简单。60。圆销式轴瓦式滚柱式三、链轮1.链轮结构型式2.链轮材料要求：1）强度；2）耐磨；3）耐冲击3.链轮齿形链轮较常用的齿形是一种三圆弧一直线的齿形（如左图所示）。图中，齿廓上的a-a、a-b、c-d线段为三段圆弧，半径依次为r1、r2和r3；b-c线段为直线段。abcdarrr213zo2o1o3180¡ã滚子链链轮齿形滚子链链轮轴向齿廓注：几何尺寸及计算公式列于表8–2、表8–3和表8–4中。第二节链传动的动力特性第二节链传动的动力特性一、传动比和速度的不均匀性在链传动中，链条包在链轮上如同包在两正多边形的轮子上，正多边形的边长等于链条的节距p。链的平均速度为：1.平均速度和平均传动比链传动的平均传动比为：1221zznni1000601000602211pnzpnzv(m/s)2.瞬时速度和瞬时传动比链条铰链A点的前进分速度：cos11rv上下运动分速度：sin11rv因为从动链轮的角速度为：coscoscos21122rrrv所以链传动瞬时传动比为：coscos1221rri当主动链轮匀速转动时，从动链轮的角速度以及链传动的瞬时传动比都是周期性变化的，因此链传动不宜用于对运动精度有较高要求的场合。链传动的不均匀性的特征，是由于围绕在链轮上的链条形成了正多边形这一特点所造成的，故称为链传动的多边形效应。由上述分析可知，链传动中，链条的前进速度和上下抖动速度是周期性变化的，链轮的节距越大，齿数越少，链速的变化就越大。二、链传动的动载荷1.由于链速和从动轮的角速度是变化的，从而产生了相应的加速度和角加速度，因此必然引起附加动载荷。sinsin21111rdtdrdtdva当销轴位于=±1/2时，加速度最大，即2180sin2sin2112111211maxpzrra链轮转速愈高、链节距愈大、链轮齿数愈少时，动载荷愈大。采用较多的链轮齿数和较小的节距对降低动载荷是有利的。2.当链节进入链轮的瞬间，链节和轮齿以一定的相对速度相啮合，从而使链和轮齿啮合时产生附加动载荷。¦Ø第三节链传动的受力分析和作用在轴上的载荷第三节链传动的受力分析和作用在轴上的载荷链传动在安装时，应使链条受到一定的张紧力，张紧的目的主要是使松边不致过松，以免影响链条正常退出啮合和产生振动、跳齿或脱链现象。1.工作拉力FvPF10002.离心拉力Fc2cqvF3.垂度拉力FfqgaKafqgafqgaFff882式中g––––重力加速度(m/s2)；a––––中心距（m）；f––––悬索垂度(m)；Kf–––垂度系数fcfcFFFFFFF21从动边总拉力主动边总拉力作用在轴上的载...
