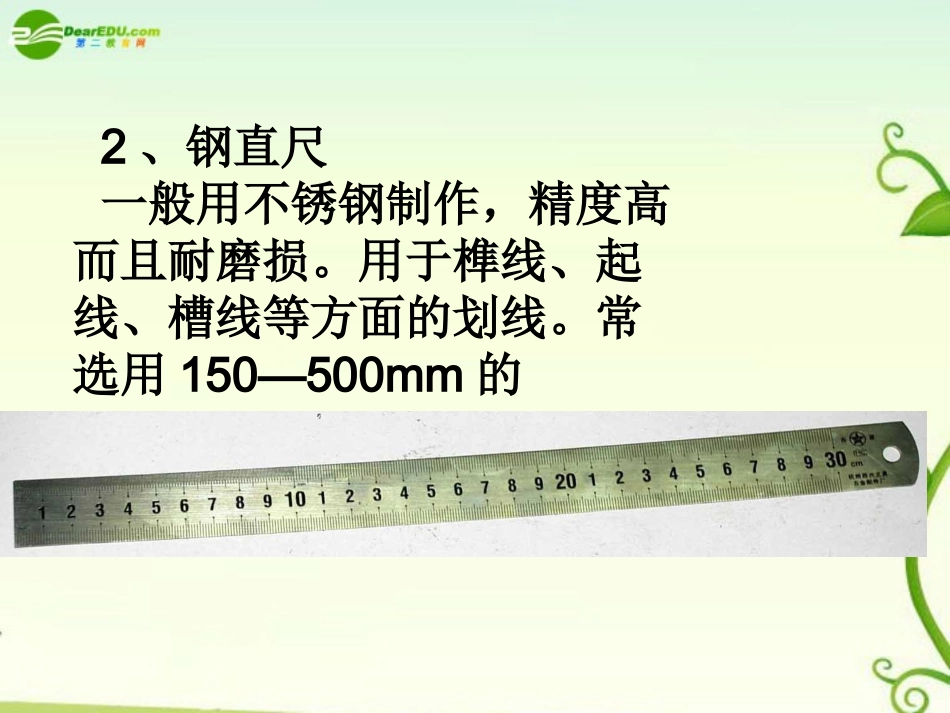

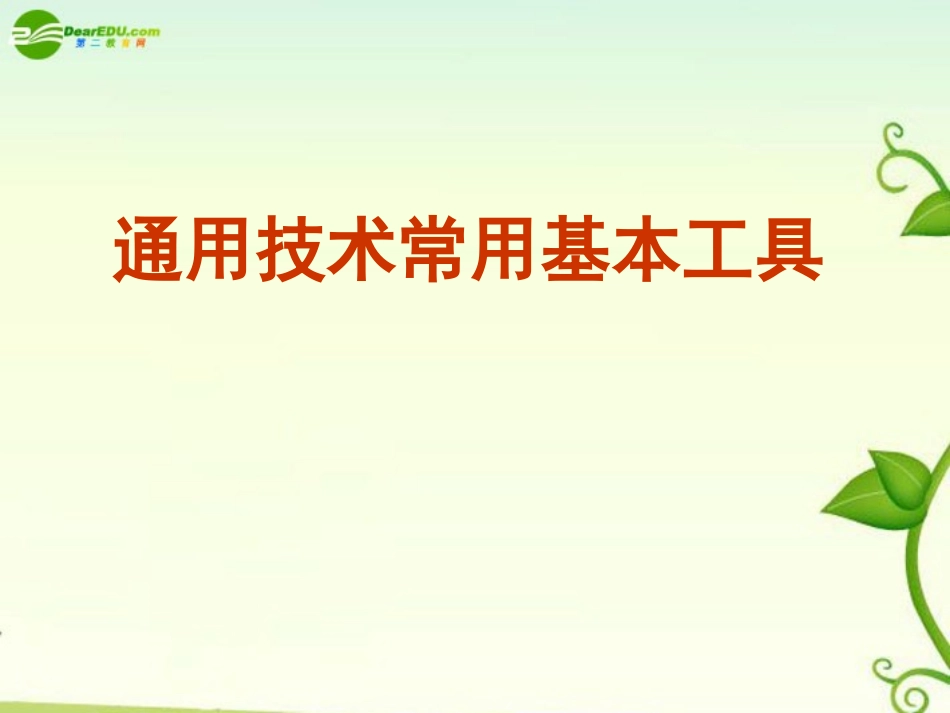

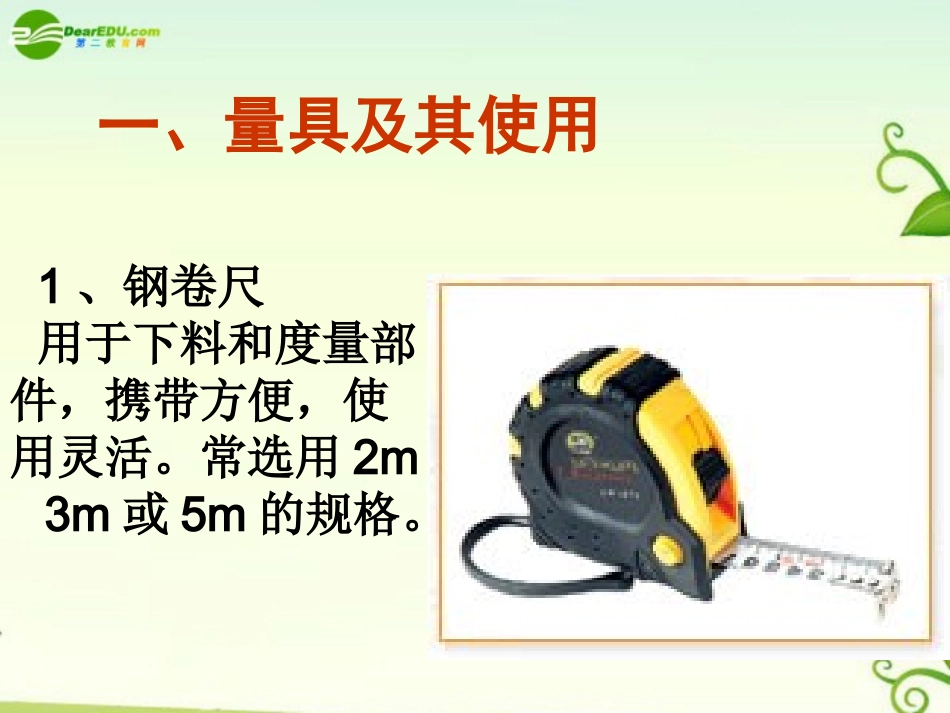

通用技术常用基本工具一、量具及其使用1、钢卷尺用于下料和度量部件，携带方便，使用灵活。常选用2m、3m或5m的规格。2、钢直尺一般用不锈钢制作，精度高而且耐磨损。用于榫线、起线、槽线等方面的划线。常选用150­—500mm的3、角尺木工用的角尺为90°和45°直角，古时人们把角尺(或叫方尺)和圆规称作规矩。俗语有：“没有规矩，不成方圆”。90°45°4、墨斗墨斗的原理是由墨线绕在活动的轮子上墨线经过墨斗轮子缠绕后，端头的线拴在一个定针上。使用时，拉住定针，在活动轮的转动下，抽出的墨线经过墨斗沾墨，拉直墨线在木材上弹出需要加工的线。二、手工锯及其锯割手工锯的锯割工艺，是传统家具的制作加工的重要组成部分。（一）锯齿与锯路­­手锯板锯：可用于各种人造板如贴面刨花板、纤维板、胶合板及实木板、塑料板、铝合金等多种材料的纵剖横切。7、钢丝锯。又名弓锯，它是用竹片弯成弓形，两端绷装钢丝而成，钢丝上剁出锯齿形的飞棱，利用飞棱的锐刃来锯割。钢丝长约200—600mm，锯弓长800—900mm。钢丝锯主要用于锯割复杂的曲线和开孔。­­木锉刀（锉刀锉削方向应与木纹垂直或成一定角度，推锉时用力向下压，以完成锉削，但要避免上下摇晃，回锉时不用力，以免齿磨钝。）三、传统木工刨及其使用家具制作的合缝，各种线形制作的大气和规矩与否，都表现在木工刨子的制作和正确使用方面。手工刨种类多，作用于木料的粗刨、细刨、净料、净光、起线、刨槽、刨圆等方面的制作工艺。刨刃刀石细刀石粗刀石木工工作台条凳板夹多功能木工台推刨五、手工凿及其羊角锒头使用手工凿是传统木工工艺中木结构结合的主要工具，用于凿眼、挖空、剔槽、铲削的制作方面。榫凿板凿羊角锒头扦钻手摇钻桌夹台虎钳螺丝刀木工常用基本设备木工工作台钻孔机带锯床平刨机木工车床钳工工具及设备（1）钳工手工工具及量具划规（在钳工划线工作中可以划圆和圆弧、等分线、等分角度以及量取尺寸等，是用来确定轴及孔的中心位置、划平行线的基本工具。划线时保持中心不发生滑移。）样冲：在钻孔中心处冲眼直角尺錾子­­钢锉和锉刀一样大致可分为普通锉、特种锉和整形锉（什锦锉）三类。普通锉按锉刀断面的形状又分为平锉、方错、三角锉、半圆锉和圆锉五种，平锉用来锉平面、外圆面和凸弧面；方锉用来锉方孔、长方孔和窄平面；三角锉用来锉内角、三角孔和平面；半圆锉用来锉凹弧面和平面；圆锉用来锉圆孔、半径较小的凹弧面和椭圆面。手用丝锥攻丝绞手制作内螺纹叫攻丝攻丝操作板牙制作外螺纹叫套丝板牙架全套攻套丝工具­­丝锥：攻丝板牙：套丝数显千分尺数显卷尺台虎钳是用来夹持工件的通用夹具。装置在工作台上，用以夹稳加工工件，为钳工车间必备工具。砂轮机­­钻床­­扳手
