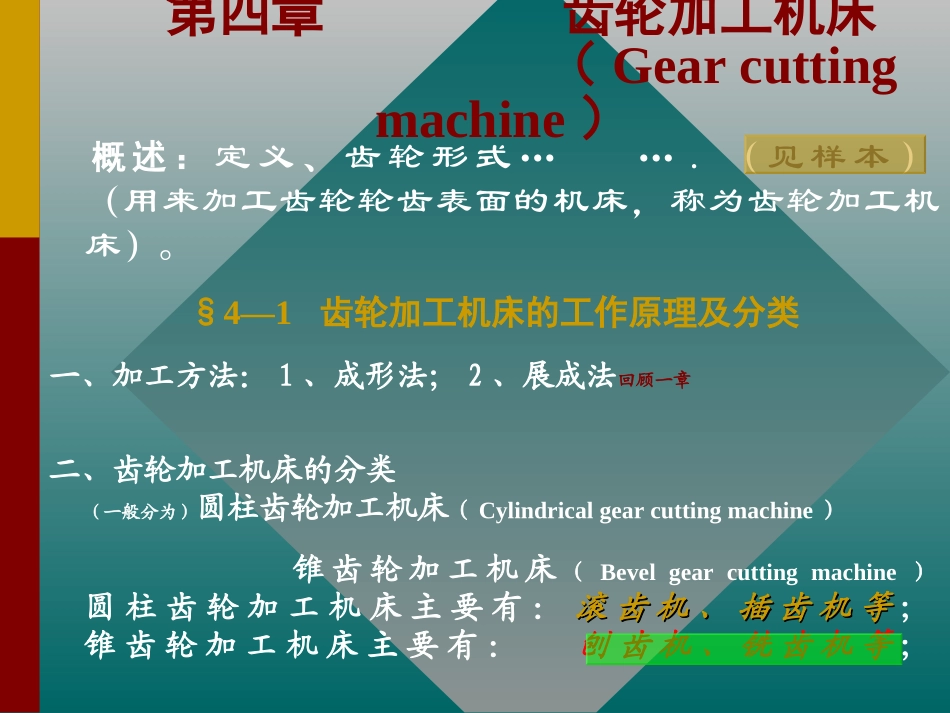

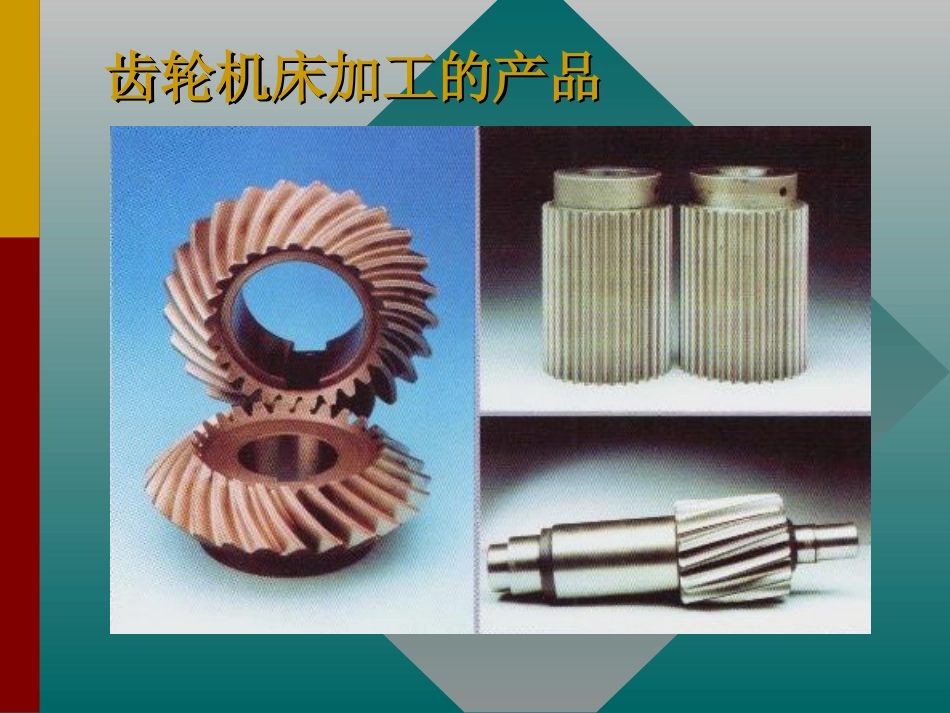

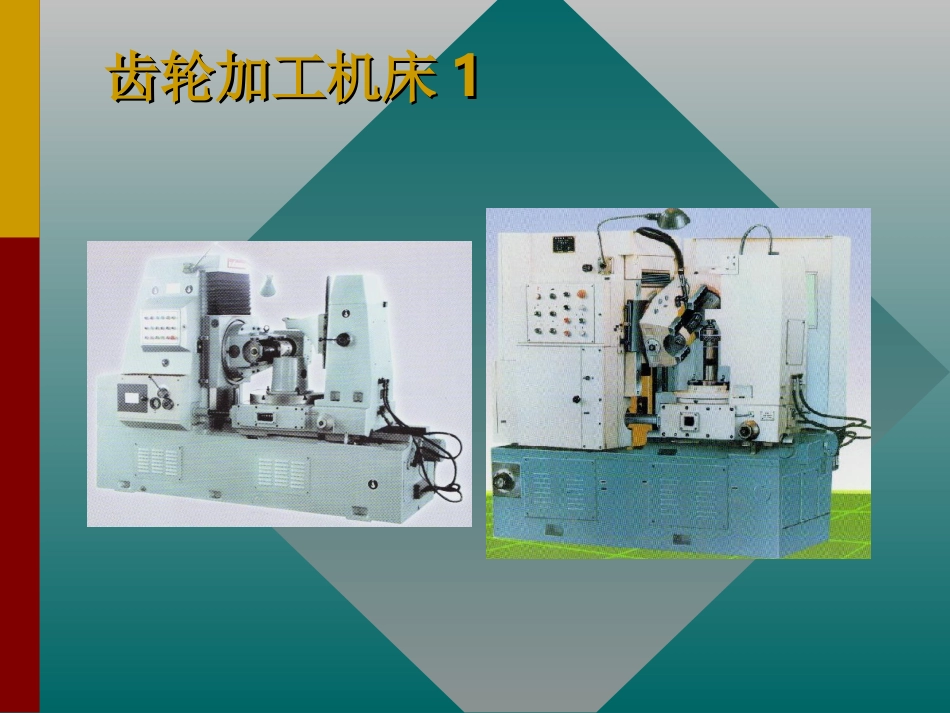

第四章齿轮加工机床（Gearcuttingmachine）概述：定义、齿轮形式…….（见样本）（用来加工齿轮轮齿表面的机床，称为齿轮加工机床）。§4—1齿轮加工机床的工作原理及分类一、加工方法：1、成形法；2、展成法回顾一章二、齿轮加工机床的分类（一般分为）圆柱齿轮加工机床（Cylindricalgearcuttingmachine）锥齿轮加工机床（Bevelgearcuttingmachine）圆柱齿轮加工机床主要有：滚齿机、插齿机等滚齿机、插齿机等；锥齿轮加工机床主要有：刨齿机、铣齿机等；齿轮机床加工的产品齿轮机床加工的产品齿轮加工机床齿轮加工机床11齿轮加工机床齿轮加工机床22齿轮加工录相§4—2滚齿机运动分析一、滚齿原理：用展成法加工齿轮。滚刀安装角齿轮过程见图二、、滚切直齿圆柱齿轮（一））机床运动分析（图4-3）1、、展成运动传动链：滚刀--4--5--ux--6--7--工件2、、主运动传动链：电机--1--2--uv--3-4--滚刀3、、竖直进给传动链：工件—7—8—uf_—9—10—丝杠））（二）（二）滚刀的安装（图）三、、滚斜齿圆柱齿轮–（一）、分析工件附加转动（二）、机床运动分析（合成机构、差动传动链）（三）、滚刀的安装；见图4-22右旋滚刀加工斜齿轮滚斜齿圆柱齿轮•运动分析传动链§4—3YC3180型淬硬滚齿机一、结构组成（见Y3180图）：床身、立柱、刀架、主轴、后立柱、工件心轴、工作台等外形结构，电机、齿轮传动机构、合成机构、离合器等内部机构。二、传动系统分析（一）传动系统图运动分析—传动原理图—传动系统图—传动路线及换置器官---与传动结构式对应1、主运动传动链：24/4824/48电机—90/176—28/44—36/36—33/35—32/4048/2423/23—23/23—23/23—20/80—滚刀（B11）Y3180Y3180传动系统图传动系统图•见投影•2、展成运动传动链：滚刀（B11）80/20—23/23—23/23—23/23—45/45—（合成机构）—e/f—a/b—c/d—1/96—工件（B12）•合成机构：由Z45传入，由分齿挂轮e/f传出，此时u合成=-1。•3、差动传动链：刀架(A21）—40/2—30/30—21/21—a2/b2—c2/d2—24/24—2/40—合成机构—e/f—a/b—c/d—1/96—工件（B22）•44、轴向进给传动链：、轴向进给传动链：工件—96/1—27/36—36/36—1/24—40/3434/4040/2039/2240/40—30/30—30/30—25/35—35/25—25/3520/40—30/30—2/40——刀架丝杠（T=3π）（二）滚切直齿圆柱齿轮换置公式（二）滚切直齿圆柱齿轮换置公式四个步骤：四个步骤：11、找末端件、找末端件22、计算位移、计算位移33、列平衡方程式、列平衡方程式44、推导换置公式、推导换置公式例：展成运动传动链：1）找末端件：滚刀——工件2）定计算位移：1/K转（刀）—1/Z（件）3）列平衡式1/K×80/20×23/23×23/23×23/23×45/45×u合×e/f×a/b×c/d×1/96=1/Z4）换置公式：ux=a/b×c/d=f/e×24K/Z（说明：u合=1，e、f挂轮的选取）1、展成运动传动链：传动路线、末端件运动关系与滚切直齿相同，但u合=-1，在安装展成运动传动链的分齿挂轮时，可能要选用惰轮。2、差动传动链：1）找末端件刀架————工件2）定计算位移：T（刀架轴向移动）1转（工件）、3）列平衡式：T/3π×40/2×30/30×21/21×a2/b2×c2/d2×24/24×2/40×u合×e/f×a/b×c/d×1/96=1其中：T=πm端z/tgβ，m端=m法/cosβ，所以T=πm法z/sinβ4）换置公式：uy=a2/b2×c2/d2=6sinβ/m法k（三）滚切斜齿圆柱齿轮传动链及换置公式（三）滚切斜齿圆柱齿轮传动链及换置公式三、滚切齿数大于三、滚切齿数大于100100的质数的质数直齿圆柱齿轮直齿圆柱齿轮由滚刀——————工件——————刀架z/k（r）—————1（r）————f（mm/r）变为z/z+ΔΔ/z+Δ因此ux=a/b×c/d=f/e×24K/Z+Δuy=0.3πΔ/kf（轴向进给）四、仿行装置加工齿轮四、仿行装置加工齿轮•见投影§4—4、滚齿机传动链换置器官布局分析•（见图）三、滚刀刀架结构和滚刀的安装调整(一)滚刀刀架的结构滚刀刀架的作用是支承滚刀主轴，并带动安装在主轴上的滚刀作沿工件轴向的进给运动。(二)滚刀安装角的调整滚齿时，为了切出准确的齿形，应使滚刀和工件处于正确的“啮合”位置，即滚刀在切削点处的螺旋线方向应与被加工齿轮齿槽方向一致。§4...
