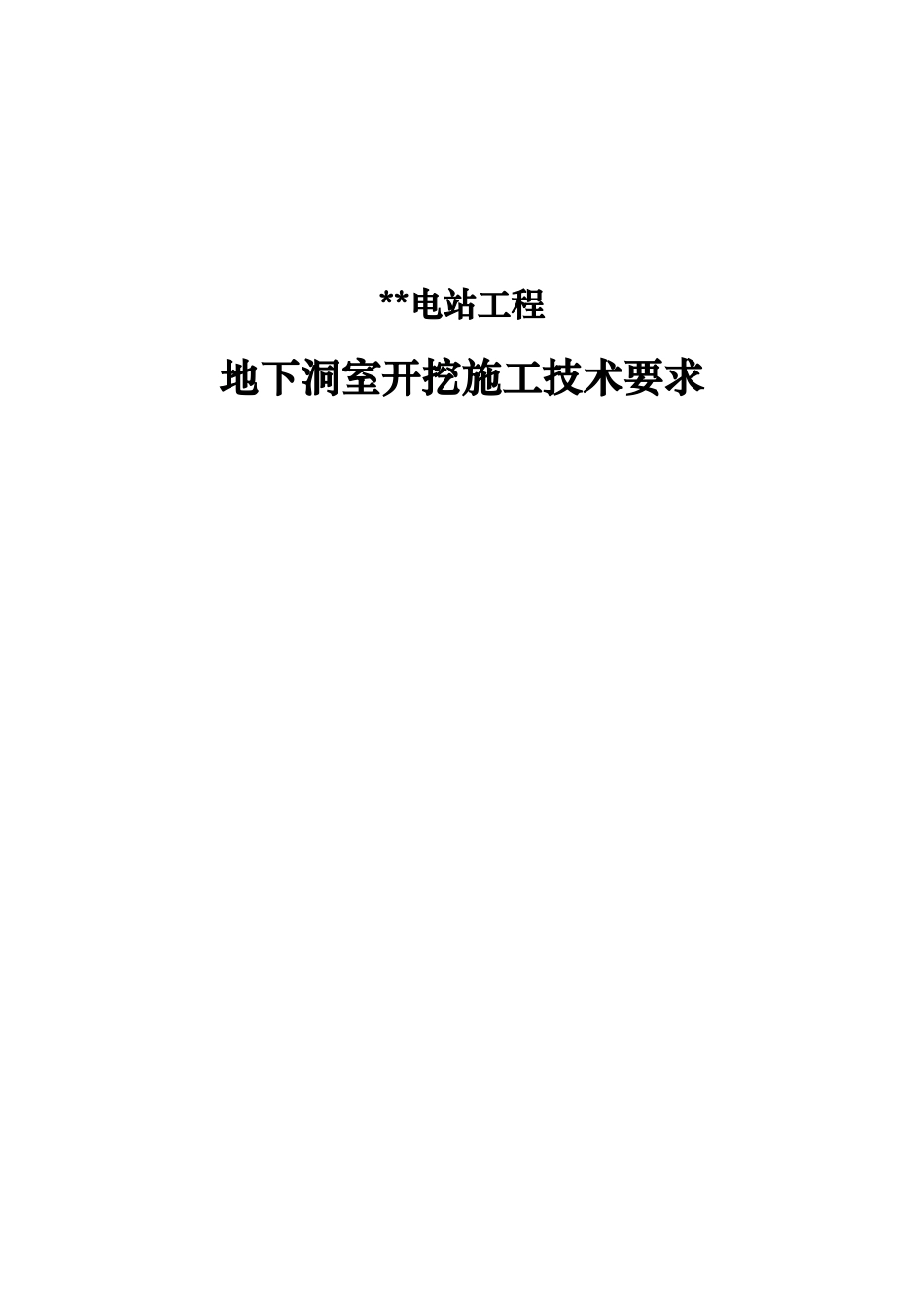

地下洞室开挖施工技术要求VIP免费

地下洞室开挖施工技术要求_第1页
1/18
地下洞室开挖施工技术要求_第2页
2/18
地下洞室开挖施工技术要求_第3页
3/18

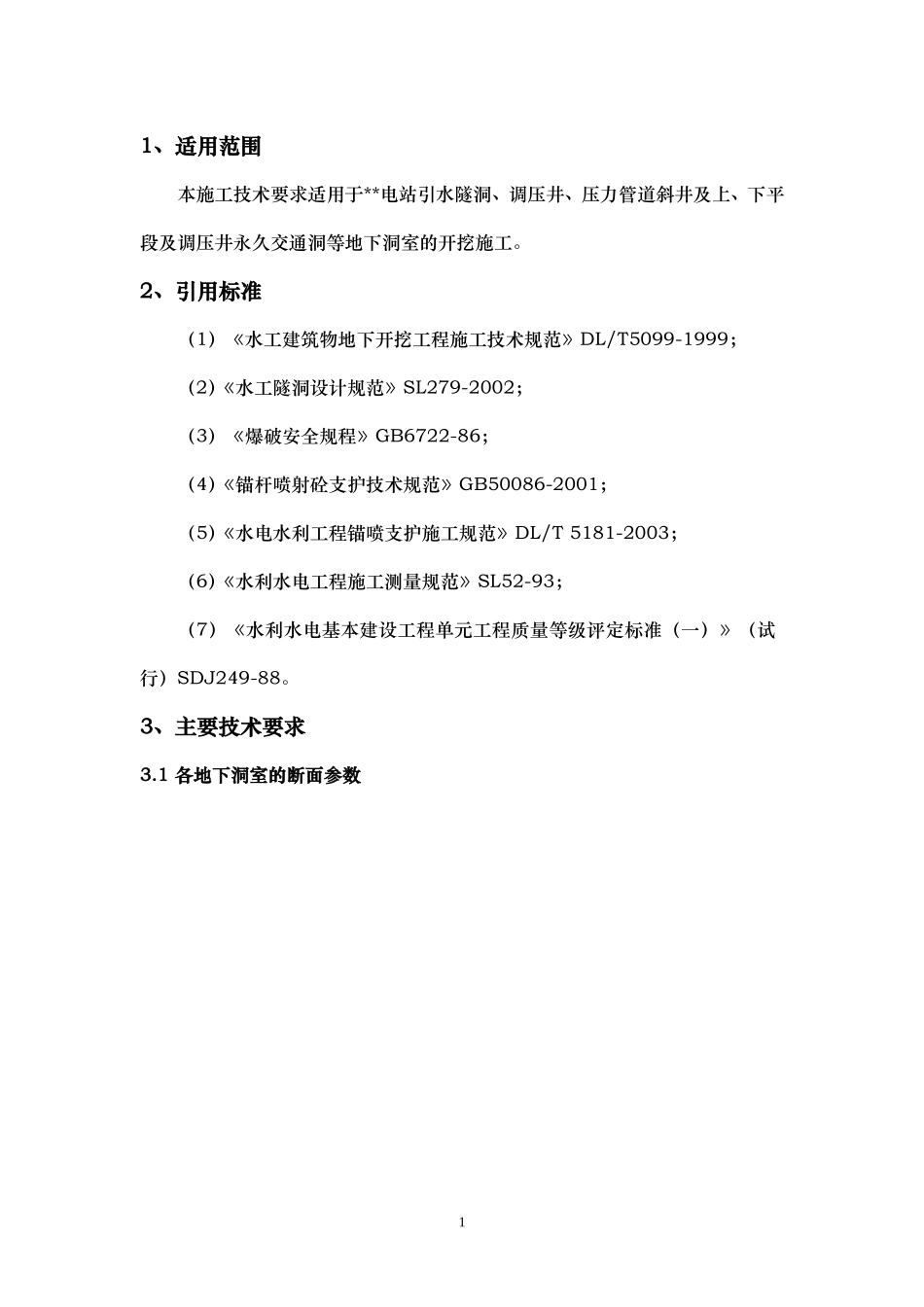

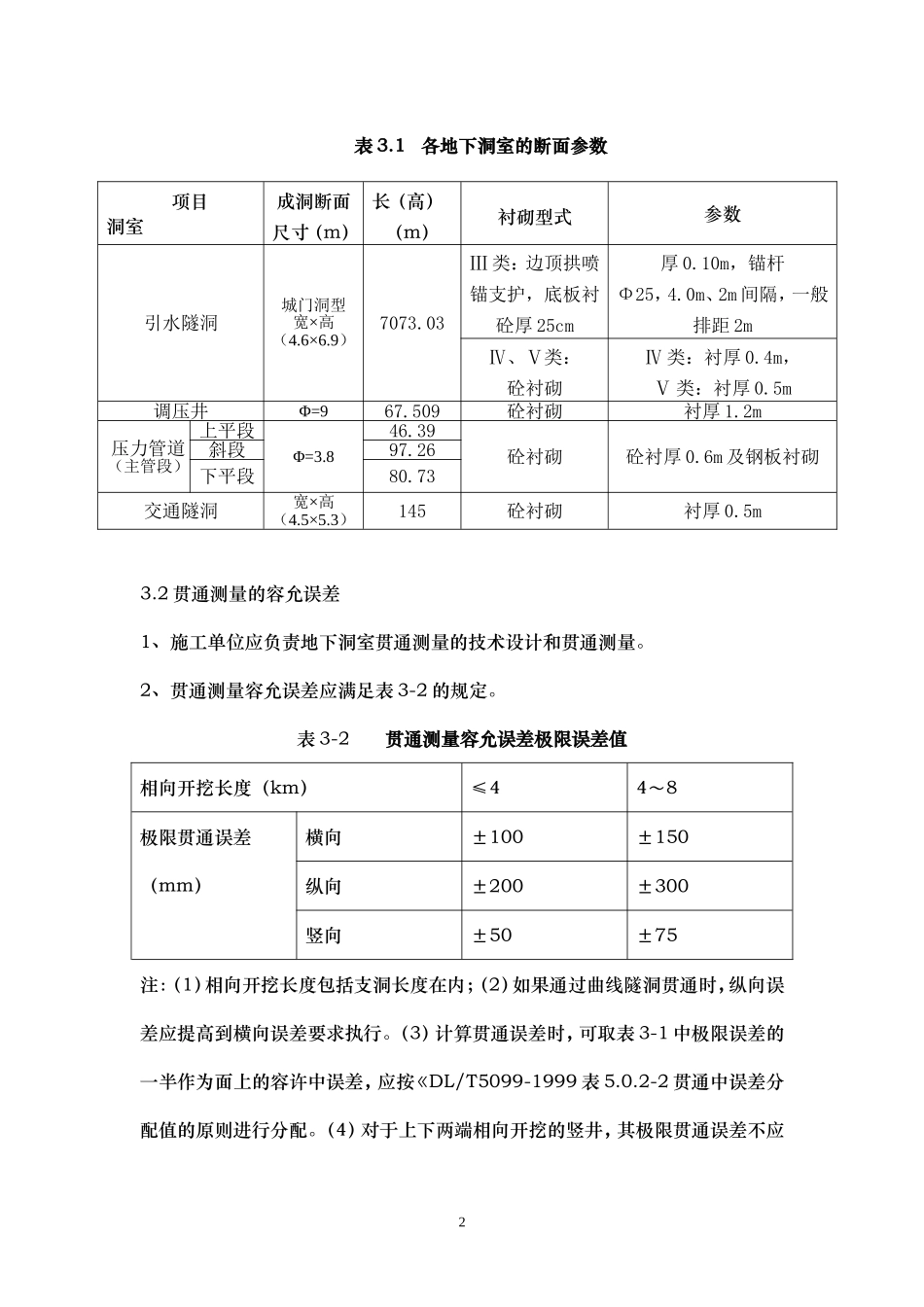

**电站工程地下洞室开挖施工技术要求1、适用范围本施工技术要求适用于**电站引水隧洞、调压井、压力管道斜井及上、下平段及调压井永久交通洞等地下洞室的开挖施工。2、引用标准(1)《水工建筑物地下开挖工程施工技术规范》DL/T5099-1999;(2)《水工隧洞设计规范》SL279-2002;(3)《爆破安全规程》GB6722-86;(4)《锚杆喷射砼支护技术规范》GB50086-2001;(5)《水电水利工程锚喷支护施工规范》DL/T5181-2003;(6)《水利水电工程施工测量规范》SL52-93;(7)《水利水电基本建设工程单元工程质量等级评定标准(一)》(试行)SDJ249-88。3、主要技术要求3.1各地下洞室的断面参数1表3.1各地下洞室的断面参数3.2贯通测量的容允误差1、施工单位应负责地下洞室贯通测量的技术设计和贯通测量。2、贯通测量容允误差应满足表3-2的规定。表3-2贯通测量容允误差极限误差值相向开挖长度(km)≤44~8极限贯通误差(mm)横向±100±150纵向±200±300竖向±50±75注:(1)相向开挖长度包括支洞长度在内;(2)如果通过曲线隧洞贯通时,纵向误差应提高到横向误差要求执行。(3)计算贯通误差时,可取表3-1中极限误差的一半作为面上的容许中误差,应按《DL/T5099-1999表5.0.2-2贯通中误差分配值的原则进行分配。(4)对于上下两端相向开挖的竖井,其极限贯通误差不应项目洞室成洞断面尺寸(m)长(高)(m)衬砌型式参数引水隧洞城门洞型宽×高(4.6×6.9)7073.03Ⅲ类:边顶拱喷锚支护,底板衬砼厚25cm厚0.10m,锚杆Φ25,4.0m、2m间隔,一般排距2mⅣ、Ⅴ类:砼衬砌Ⅳ类:衬厚0.4m,Ⅴ类:衬厚0.5m调压井Φ=967.509砼衬砌衬厚1.2m压力管道(主管段)上平段Φ=3.846.39砼衬砌砼衬厚0.6m及钢板衬砌斜段97.26下平段80.73交通隧洞宽×高(4.5×5.3)145砼衬砌衬厚0.5m2大于±200mm。3.3洞室开挖不应欠挖,应尽量减少超挖。平均径向超挖值,平洞不大于20cm,斜井、竖井不大于25cm。因地质原因产生的额外超挖值,由监理工程师会同设计单位根据地质条件与施工单位商定。3.4不同断面或衬砌型式之间应设置过渡段,有压隧洞过渡段的园锥角宜采用6°~15°,过渡段长度不应小于1.5倍洞径(或洞宽),并应满足设计要求。隧洞开挖过程中应尽量满足上述要求,减少衬砌工作量。3.5隧洞(含施工支洞)进出口位置较低时,应按相应防洪标准(5年或10年重现期全年洪水)设置挡水建筑物,其型式应根据地形条件、工程规模等因素选择。4开挖4.1洞口开挖1、洞口削坡开挖应自上而下进行。严禁上、下垂直作业。做好危石清理、坡面加固、马道开挖及排水。2、洞口应设置防护棚等安全设施。在不稳定和极不稳定的Ⅳ、Ⅴ类围岩中,开挖前可先将附近一定范围的山体加固或浇筑明拱,然后再开挖洞口。洞口施工宜在雨季之前完成。4.2平洞开挖1、开挖与衬砌作业顺序宜采用顺序作业方法。在Ⅳ、Ⅴ类围岩中,也可考虑采用开挖与衬砌交叉或平行作业。2、由于洞径较小,宜优先采用全断面开挖方法,对不良地质段,为安全计,可采用分部开挖方法并及时做好支护工作。33、城门洞形断面隧洞可一次开挖成型,底部垫废渣进行保护。4.3竖井开挖1、调压室为水室式,整体均埋在地下;井身施工前,沿井身开挖线周边进行固结灌浆,灌浆深度至弱风化线。井身上部开挖到一定深度后,根据围岩稳定条件加固或永久建筑物要求,预先衬砌,以保证下挖时,上部围岩稳定。2、由于竖井断面较大,应采用先挖导井再从上至下扩大的开挖方法。导井断面直径至少为2.4m。导井开挖方法,可用正井法、反井法、正反井相结合法、深孔爆破法、爬罐法、反井钻机法。可根据围岩特性、断面尺寸、深度、工期要求、施工设备等因素选择。应采取有效措施,防止石渣堵塞导井和人员坠落事故。3、竖井通过不良地质地段,或因施工需要,可采用在导井开挖后,根据地质条件分段开挖,上部扩挖一段先行衬砌,待围岩稳定后,再自上而下爆破开挖的施工程序。4、竖井扩挖可以采用全断面扩挖或分台阶扩挖等方式,由于围岩均为Ⅳ、Ⅴ类,为防止井壁围岩沿层间错动带及泥化夹层滑动,保证围岩稳定,宜采用台阶法施工,并采用机械扒渣。井周边到导井口应有适当坡度,便于扒渣。5、Ⅳ...
