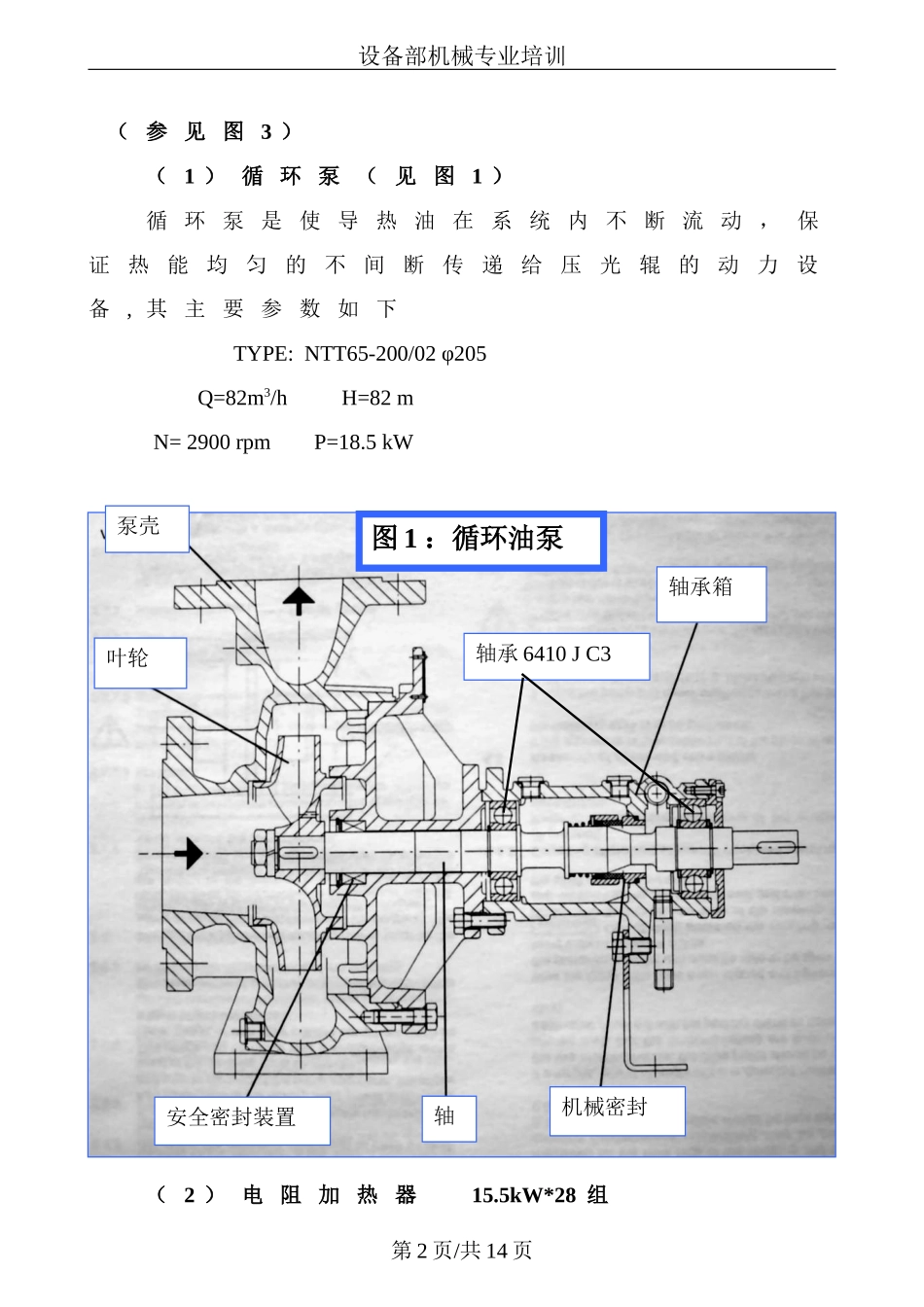

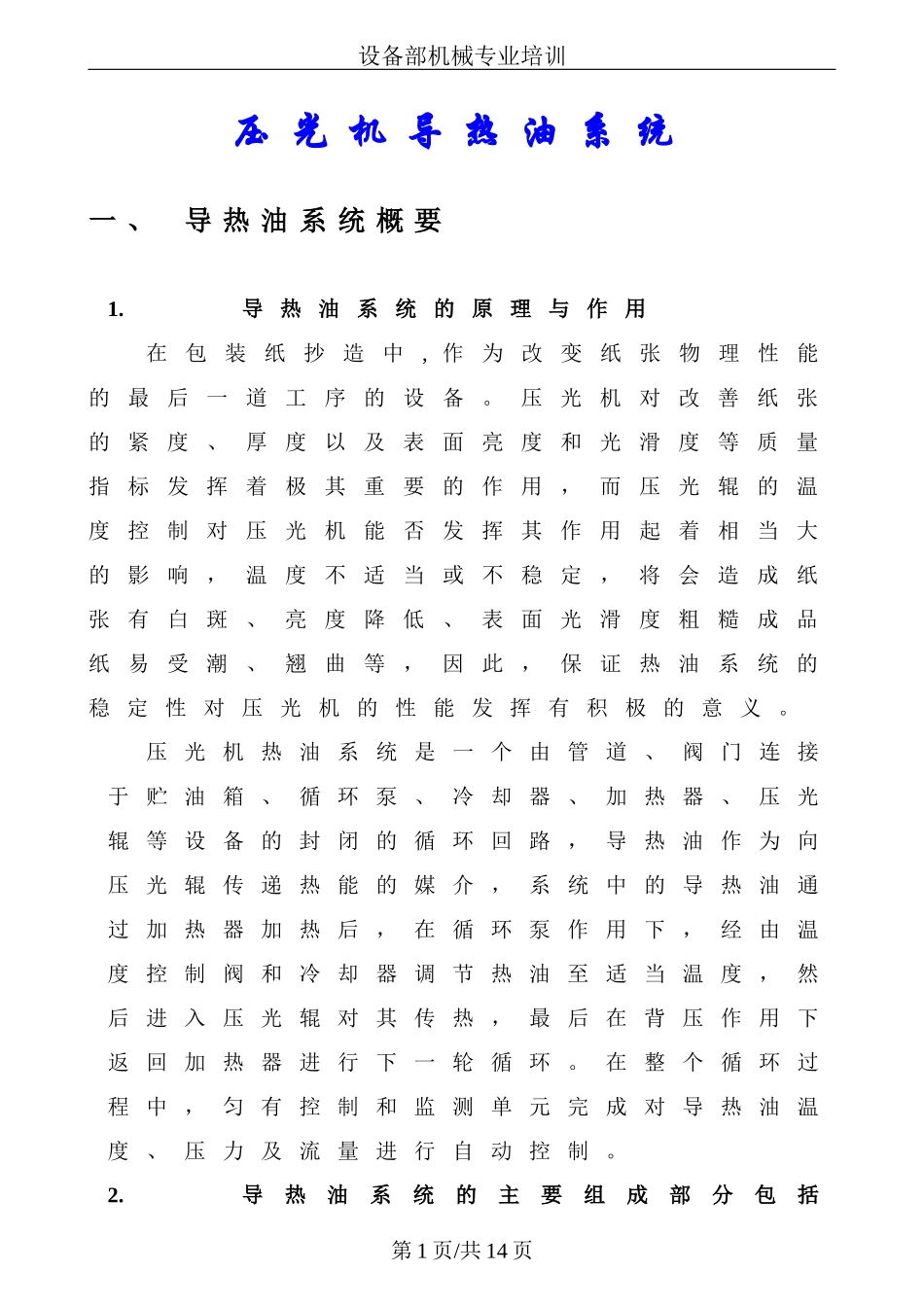

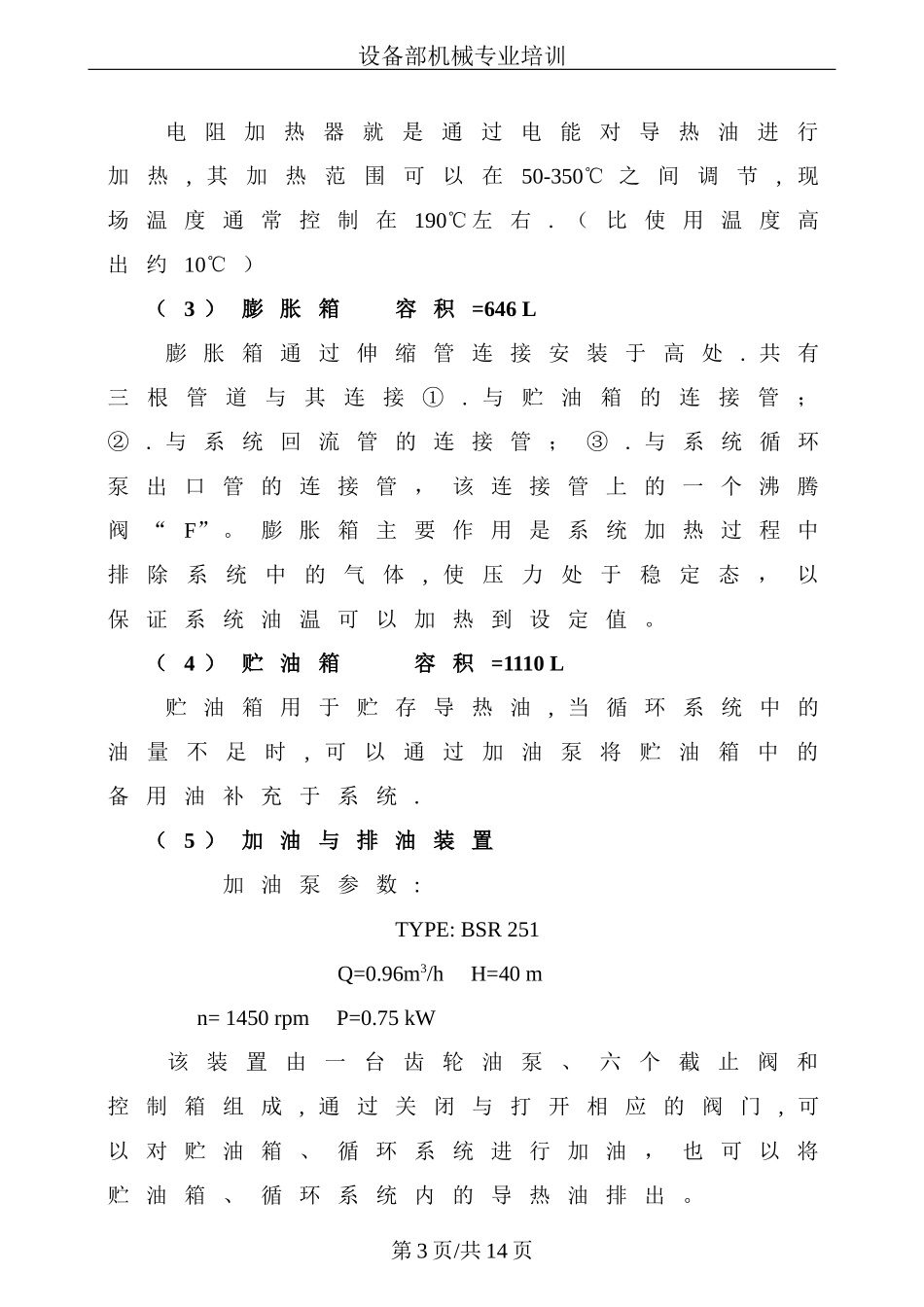

设备部机械专业培训压光机导热油系统一、导热油系统概要1.导热油系统的原理与作用在包装纸抄造中,作为改变纸张物理性能的最后一道工序的设备。压光机对改善纸张的紧度、厚度以及表面亮度和光滑度等质量指标发挥着极其重要的作用，而压光辊的温度控制对压光机能否发挥其作用起着相当大的影响，温度不适当或不稳定，将会造成纸张有白斑、亮度降低、表面光滑度粗糙成品纸易受潮、翘曲等，因此，保证热油系统的稳定性对压光机的性能发挥有积极的意义。压光机热油系统是一个由管道、阀门连接于贮油箱、循环泵、冷却器、加热器、压光辊等设备的封闭的循环回路，导热油作为向压光辊传递热能的媒介，系统中的导热油通过加热器加热后，在循环泵作用下，经由温度控制阀和冷却器调节热油至适当温度，然后进入压光辊对其传热，最后在背压作用下返回加热器进行下一轮循环。在整个循环过程中，匀有控制和监测单元完成对导热油温度、压力及流量进行自动控制。2.导热油系统的主要组成部分包括第1页/共14页设备部机械专业培训（参见图3）（1）循环泵（见图1）循环泵是使导热油在系统内不断流动，保证热能均匀的不间断传递给压光辊的动力设备,其主要参数如下TYPE:NTT65-200/02φ205Q=82m3/hH=82mN=2900rpmP=18.5kW（2）电阻加热器15.5kW*28组第2页/共14页轴承箱叶轮泵壳安全密封装置轴机械密封轴承6410JC3图1：循环油泵设备部机械专业培训电阻加热器就是通过电能对导热油进行加热,其加热范围可以在50-350℃之间调节,现场温度通常控制在190℃左右.（比使用温度高出约10℃）（3）膨胀箱容积=646L膨胀箱通过伸缩管连接安装于高处.共有三根管道与其连接①.与贮油箱的连接管；②.与系统回流管的连接管；③.与系统循环泵出口管的连接管，该连接管上的一个沸腾阀“F”。膨胀箱主要作用是系统加热过程中排除系统中的气体,使压力处于稳定态，以保证系统油温可以加热到设定值。（4）贮油箱容积=1110L贮油箱用于贮存导热油,当循环系统中的油量不足时,可以通过加油泵将贮油箱中的备用油补充于系统.（5）加油与排油装置加油泵参数:TYPE:BSR251Q=0.96m3/hH=40mn=1450rpmP=0.75kW该装置由一台齿轮油泵、六个截止阀和控制箱组成,通过关闭与打开相应的阀门,可以对贮油箱、循环系统进行加油，也可以将贮油箱、循环系统内的导热油排出。第3页/共14页设备部机械专业培训（6）冷却单元通径：DN300换热面积：4.6m2最大流量：油82m3/h|水19.3m3/h系统正常运行状态下，冷却单元主要作用是保持热油系统温度的稳定性，系统温度过高或过低时，通过自动控制冷却水流量电磁阀、热油温度控制阀开度来调节油温。当压光机停机或系统换油时,冷却单元则可以将高温油在较短时间内冷却到适当的温度。第4页/共14页214365C至循环系统B至油桶A至贮油箱齿轮油泵图2：加油与排油装置设备部机械专业培训（7）电控箱与检测装置电控箱为导热油系统的神经中枢,检测控制装置则对系统的液位压力、流量、温度等指标进行在线监测。二、操作与维护1、油品使用在系统温度为60℃~300℃时，推荐的导热油品有：BPTranscal65(TranscalN)MOBILMobiltherm603/605ESSOEssotherm500SHELLThermiaOIB1-3#机选用BPTranscalN4#机选用Mobiltherm6052、系统加油与换油1）从油桶往贮油箱加油步骤：（见图2）①．将B接口油管插入油桶。②．打开阀门“3”、“6”，关闭阀门“1”、“2”、“4”、“5”。③．启动齿轮油泵，加油适量。④．加油结束，停止油泵，关闭阀门“3”、“6”。2）从油桶往系统中加油步骤①．将B接口油管插入油桶。第5页/共14页设备部机械专业培训②．打开阀门“3”、“2”，关闭阀门“1”、“4”、“5”、“6”。③．打开阀门“E-1”或“E-2”④．启动加油泵，加油至适量。⑤．加油结束,停止油泵，关闭阀门“E-1”或“E-2”、“3”及“2”3)从贮油箱往系统中加油步骤①．打开贮油箱排污阀“D”，放出油箱中的水后关闭排污阀。②．打开阀门“5”、“2”，关闭阀门“1”、“3”、“4”和“6”。③．打开阀门“E-1”或“E-2”（见图3）④．启动齿轮油泵，加油适量。⑤．加油结束,停止油泵，关闭阀门“E-1”或“E-2”、“5”及“2”4）系统换油步骤：在对...
