第三讲 草图设计与基本特征VIP免费

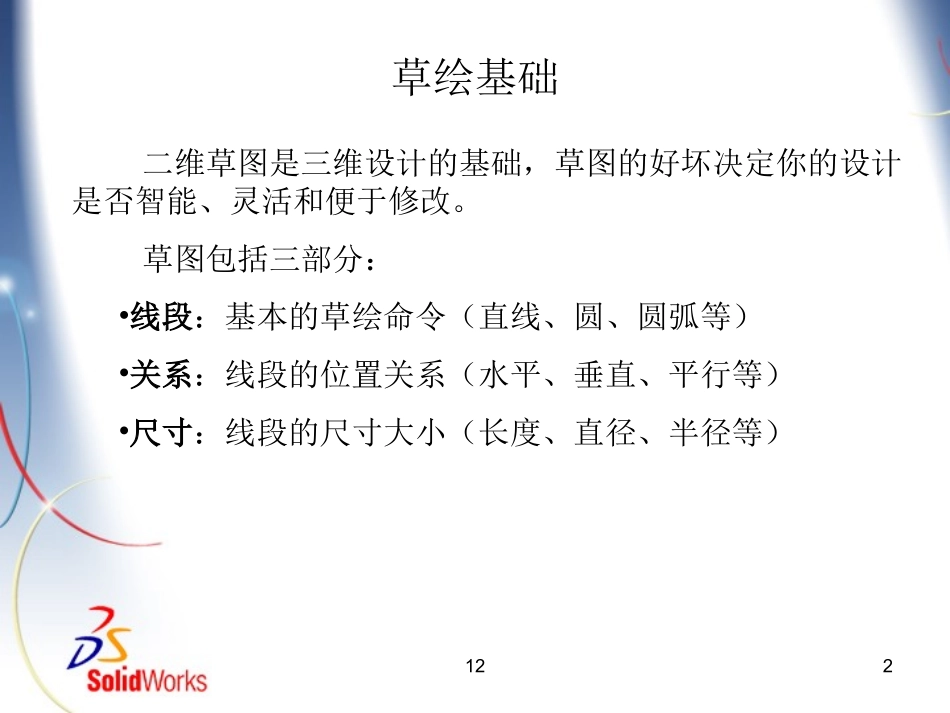

121二、草图设计主要内容：1.掌握Solidworks参数驱动的原理，熟悉SW与传统2D软件绘图之间的差别；2.掌握如何添加/删除几何关系；3.掌握草图的几个状态（欠定义、过定义等）；4.掌握常用的绘图工具的使用方法；5.了解推理线及自动添加几何关系；6.掌握如何与系统交互。122二维草图是三维设计的基础，草图的好坏决定你的设计是否智能、灵活和便于修改。草图包括三部分：•线段：基本的草绘命令（直线、圆、圆弧等）•关系：线段的位置关系（水平、垂直、平行等）•尺寸：线段的尺寸大小（长度、直径、半径等）草绘基础123线段SW的草图命令具体使用方法和AutoCAD差不多124几何关系无解过定义欠定义无解几何关系确定线段的空间位置和相互之间的关系。125线段分析草图中的线段分为三种：已知线段：已知两个定位、一个定形尺寸可以直接画出；中间线段：已知一个定位、一个定形尺寸；连接线段：只有一个定形尺寸。绘图顺序：1.确定基准；2.先画已知线段；3.再画中间线段；4.最后画连接线段。126草图绘制1草图要求：1.图形中心在原点2.图形左右对称3.图形完全定义127推理与自动添加几何关系推理线指针草图捕捉几何关系128草图绘制2129草图绘制32.1草图概述•草图绘制平面•草图绘制流程2.1.1草图绘制平面•默认基准面•模型表面•参考基准面2.1.2草图绘制流程•(1)新建文件，指定绘图平面2.1.2草图绘制流程•(2)进入草图绘制环境2.1.2草图绘制流程•(3)绘图2.1.2草图绘制流程•(4)尺寸标注2.1.2草图绘制流程•(5)生成草图特征2.2草图图元绘制与编辑•草图绘制工具•草图编辑工具2.2.1草图绘制工具主要有：点、中心线、直线、圆心／起／终点画弧切线弧、3点圆弧、圆、周边圆、椭圆、椭圆弧、矩形多边形、平行四边形、抛物线、样条曲线、拟合样条曲线、曲面上的样条曲线和文字等。•点•中心线•直线圆心／起／终点画弧切线弧点圆弧周边圆椭圆部分椭圆抛物线多边形矩形平行四边形样条曲线2.2.2草图编辑工具主要有：转换实体应用、相贯线、面部曲线、草图镜向、动态镜向草图、绘制圆角、绘制倒角、等距实体、从选择生成草图、草图剪裁、草图延伸、分割曲线、构造几何线、线性草图排列和复制、圆周草图排列和复制、封闭草图到模型边线、移动草图、复制草图、旋转草图、按比例缩放草图、修改草图、修复草图、检查草图合法性、无解移动和插入图画等。转换实体引用草图镜向动态镜向草图绘制圆角等距实体草图剪裁草图延伸线性草图阵列圆周草图阵列旋转实体按比例缩放草图2.3尺寸标注和几何约束•尺寸标注•几何约束2.3.1尺寸标注•线性尺寸的标注•圆尺寸的标注•角度尺寸的标注2.3.2几何约束几何关系是指草图中的几何要素之间的某些约束关系。这种约束关系可以是草图绘制过程中由SolidWorks系统自动判断添加产生，也可以是设计人员根据自己的设计意图人为地添加、定义或标注产生。几何关系要选择的实体所产生的几何关系水平或竖直一条或多条直线，两个或多个点直线会变成水平或竖直（由当前草图的空间定义），而点会水平或竖直对齐共线两条或多条直线实体位于同一条无限长的直线上全等两个或多个圆弧实体会共用相同的圆心和半径垂直两条直线两条直线相互垂直平行两条或多条直线实体相互平行相切圆弧、椭圆和样条曲线，直线和圆弧，直线和曲面或三维草图中的曲面两个实体保持相切同心两个或多个圆弧，一个和一个圆弧圆弧共用同一圆心中点一个点和一条直线点保持位于线段的中点交叉两条直线和一个点点保持位于直线的交叉点处重合一点和一直线、圆弧或椭圆点位于直线、圆弧或椭圆上相等两条或多条直线，两个或多个圆弧直线长度或圆弧半径保持相等对称一条中心线和两个点、直线、圆弧或椭圆实体保持于和中心线相等的距离，并位于一条于中心线垂直的直线上固定任何实体实体的大小和位置被固定穿透一个草图点和一个基准轴、边线、直线或样条曲线草图点于基准点、边线或曲线在草图基准面上穿透的位置重合合并点两个草图点或端点两个点合并成一个点常用几何关系在绘制草图过程中，可采用标注尺寸和生成几何关系两种手段联合定义草图。先确定草图各元素间的几何关系，其次是位置关系和定位尺寸，最后标注草...
