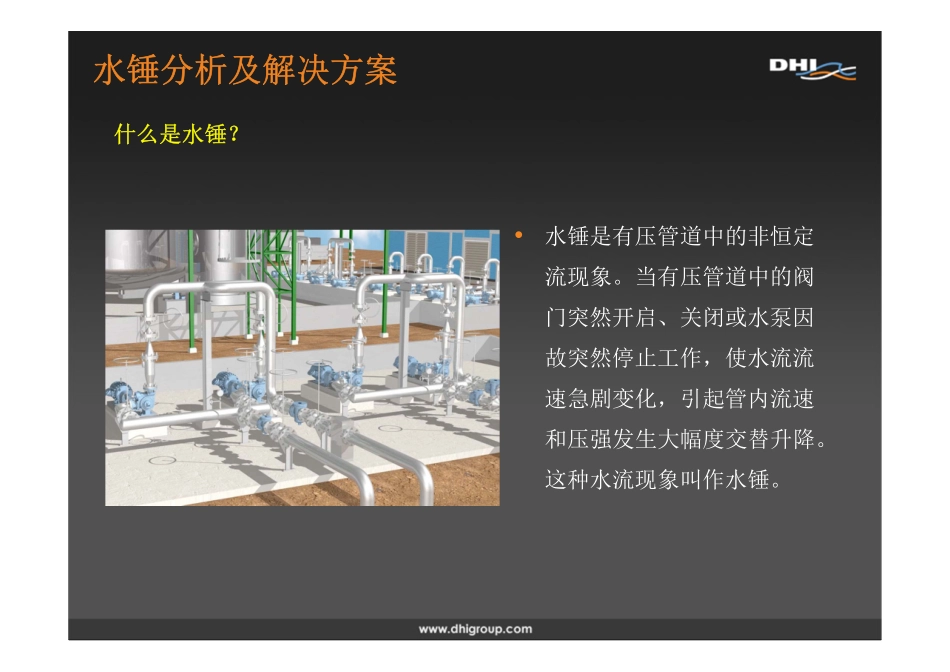

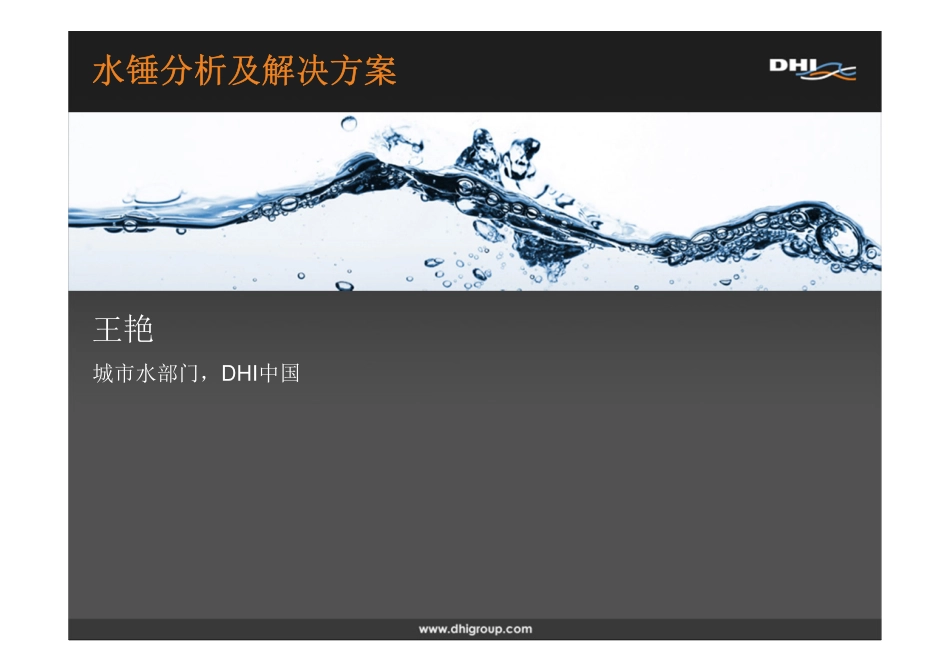

王艳水锤分析及解决方案城市水部门,DHI中国水锤分析及解决方案介绍水锤分析及解决方案•水锤是有压管道中的非恒定流现象。当有压管道中的阀门突然开启、关闭或水泵因故突然停止工作,使水流流速急剧变化,引起管内流速和压强发生大幅度交替升降。这种水流现象叫作水锤。什么是水锤?水锤分析及解决方案•压强升高过大,导致管路因强度不够而破裂;水锤的危害•负压过大容易发生气蚀,水泵运行产生振动;•压强的波动造成机组运行不稳定,供电质量下降。水锤分析及解决方案水锤的特点•整个变化过程是很快的;•以弹性波的形式沿管道传播,水锤波将逐渐衰减;•发生波的反射。水锤分析及解决方案•延长阀门或水泵关闭或开启的时间;•安装排气阀或气室;•设置调压室;•减小管道中的流速•……水锤的防护措施水锤分析及解决方案•泵站的水锤保护•阀门的启闭•设计气室的大小•断电事故分析•供水系统水源切换•排气阀优化布置•……DHI为供水系统中的水锤提供以下解决方案:以上解决方案可以有效降低水锤产生的过大压力,防止压力过低发生气蚀,降低水锤对管道造成的危害水锤分析及解决方案案例分析•关阀水锤•水源切换•水泵断电事故•气室设计•排气阀优化布置水锤分析及解决方案案例二:挪威水锤项目——水泵故障输水干管梅尔许斯(挪威)供水系统,转输流量50L/s特隆赫姆(挪威)供水系统,转输流量750L/s泵站水泵发生故障水锤分析及解决方案案例二:挪威水锤项目——水泵故障分析管路压力的变化情况水锤分析及解决方案案例二:挪威水锤项目——水泵故障在输水干管末端加一个80m3气室,再次分析压力变化情况水锤分析及解决方案案例三:Ollgaard项目——排气阀优化布置案例:上图为一输水系统,沿线布置了若干排气阀,分析加排气阀前后压力的变化情况水锤分析及解决方案案例三:Ollgaard项目——排气阀优化布置加排气阀前、后,最高点压力时间序列对比水锤分析及解决方案案例三:Ollgaard项目——排气阀优化布置没有加排气阀,纵剖面图压力变化情况水锤分析及解决方案案例三:Ollgaard项目——排气阀优化布置加排气阀后,纵剖面图压力变化情况水锤分析及解决方案总结DHI针对各类水锤问题提出有效的解决方案,具有比较明显的咨询优势,如:•分析关阀水锤,提供关阀建议;•提供水源切换时的关阀方案;•分析水泵断电事故时压力对管路的影响;•通过设计气室,避免管道产生过高或过低的压力•通过优化排气阀的布置,避免关阀产生强烈水锤谢谢!
