画法几何及机械制图II作业VIP免费

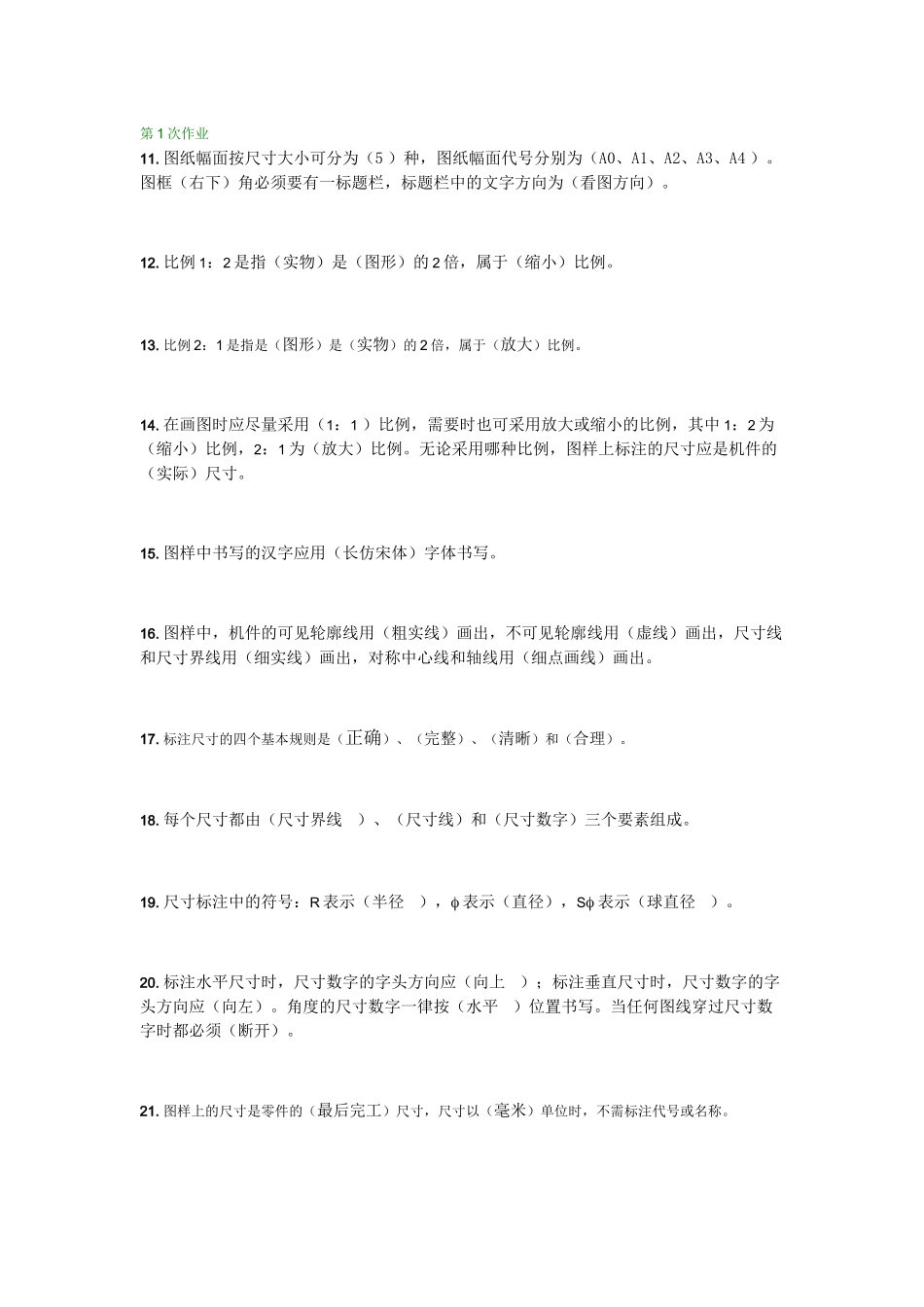

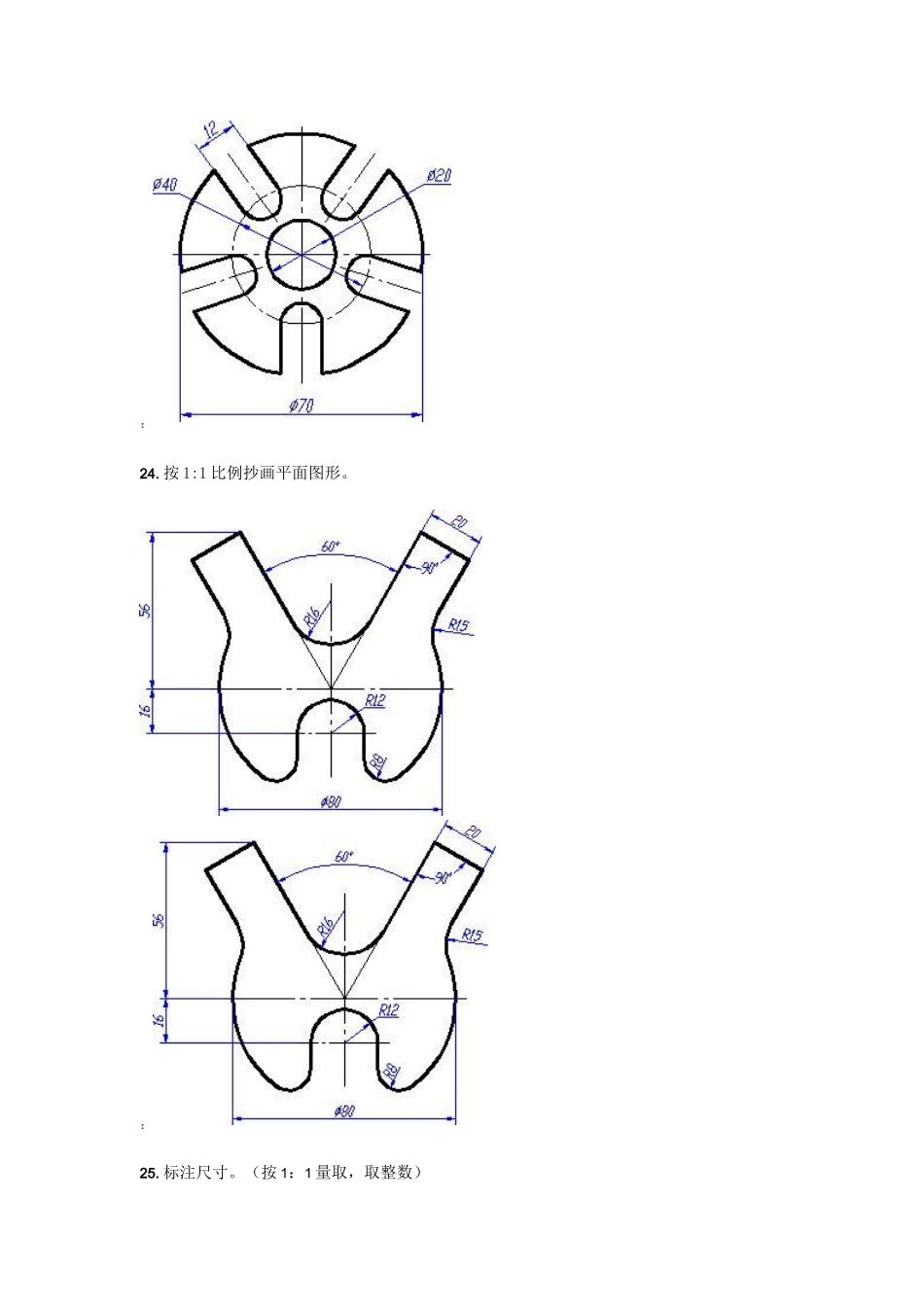

第1次作业11.图纸幅面按尺寸大小可分为（5）种，图纸幅面代号分别为（A0、A1、A2、A3、A4）。图框（右下）角必须要有一标题栏，标题栏中的文字方向为（看图方向）。12.比例1：2是指（实物）是（图形）的2倍，属于（缩小）比例。13.比例2：1是指是（图形）是（实物）的2倍，属于（放大）比例。14.在画图时应尽量采用（1：1）比例，需要时也可采用放大或缩小的比例，其中1：2为（缩小）比例，2：1为（放大）比例。无论采用哪种比例，图样上标注的尺寸应是机件的（实际）尺寸。15.图样中书写的汉字应用（长仿宋体）字体书写。16.图样中，机件的可见轮廓线用（粗实线）画出，不可见轮廓线用（虚线）画出，尺寸线和尺寸界线用（细实线）画出，对称中心线和轴线用（细点画线）画出。17.标注尺寸的四个基本规则是（正确）、（完整）、（清晰）和（合理）。18.每个尺寸都由（尺寸界线）、（尺寸线）和（尺寸数字）三个要素组成。19.尺寸标注中的符号：R表示（半径），f表示（直径），Sf表示（球直径）。20.标注水平尺寸时，尺寸数字的字头方向应（向上）；标注垂直尺寸时，尺寸数字的字头方向应（向左）。角度的尺寸数字一律按（水平）位置书写。当任何图线穿过尺寸数字时都必须（断开）。21.图样上的尺寸是零件的（最后完工）尺寸，尺寸以（毫米）单位时，不需标注代号或名称。22.按1:1比例抄画平面图形。：23.按1:1比例抄画平面图形。：24.按1:1比例抄画平面图形。：25.标注尺寸。（按1：1量取，取整数）：26.标注尺寸。（按1：1量取，取整数）：27.将图中的尺寸按国家标准和规定在下图中重新标注。：28.平面图形中的尺寸按其作用分为（定形尺寸）和（定位尺寸）两类。29.平面图形中的线段可分为（已知线段）、（中间线段）和（连接线段）三种。它们的作图顺序应是先画出（已知线段），然后画出（中间线段），最后画出（连接线段）。第2次作业43.三视图的投影规律是：主视图与俯视图（长对正），主视图与左视图（高平齐），左视图与俯视图（宽相等）。44.零件有长、宽、高三个方向的尺寸，主视图上只能反映零件的（长）和（高），俯视图上只能反映零件的（长）和（宽），左视图上只能反映零件的（高）和（宽）。45.组合体的形成方式有（叠加型）、（切挖型）和（综合型）三种。46.组合体表面连接的方式有（相错）、（共面）、（相切）和（相交）四种。47.两形体的表面共面或相切时，其表面交界处（无）分界线。48.参考立体图，补全视图中的缺线。：49.参考立体图，补全视图中的缺线。：50.参考立体图，补全视图中的缺线。：51.参考立体图，补全视图中的缺线。：52.根据立体图画三视图（尺寸从图中量取)。：53.根据立体图画三视图（尺寸从图中量取)。：54.根据立体图画三视图（尺寸从图中量取)。：55.补齐视图中缺注的尺寸，尺寸数值从图中量取（取整数)。：56.补齐视图中缺注的尺寸，尺寸数值从图中量取（取整数)。：57.补齐视图中缺注的尺寸，尺寸数值从图中量取（取整数)。：58.组合体三视图中的尺寸类型有（定位）尺寸、（定形）尺寸和（总体）尺寸三种。59.通常选用组合体的（对称平面）、（底面）、（端面）和（较大回转体的轴线）等作为尺寸的基准。60.补齐视图中缺注的尺寸，尺寸数值从图中量取（取整数)。：61.补齐视图中缺注的尺寸，尺寸数值从图中量取（取整数)。：62.读图的基本方法有（形体分析法）和（线面分析法）两种。63.以叠加为主的组合钵其读图方法主要用（形体分析法）。64.以切挖为主的组合钵其读图方法主要用（线面分析法）。65.补全主视图上所缺的图线。注解：66.补全主视图上所缺的图线。参考立体图：67.补全主视图上所缺的图线。参考立体图：68.补全主视图上所缺的图线。参考立体图：69.补全主、俯视图上所缺的图线。参考立体图：70.补全三视图上所缺的图线。参考立体图：71.补全三视图上所缺的图线。参考立体图：72.补全三视图上所缺的图线。参考立体图：73.根据主视图和俯视图，补画左视图。参考立体图：74.根据主视图和俯视图，补画左视图。参考立体图：75.根据主视图和俯视图，补画左视图。参考立体图：76.根据主视图和左视图，补画俯视图。参考立体图：77....
