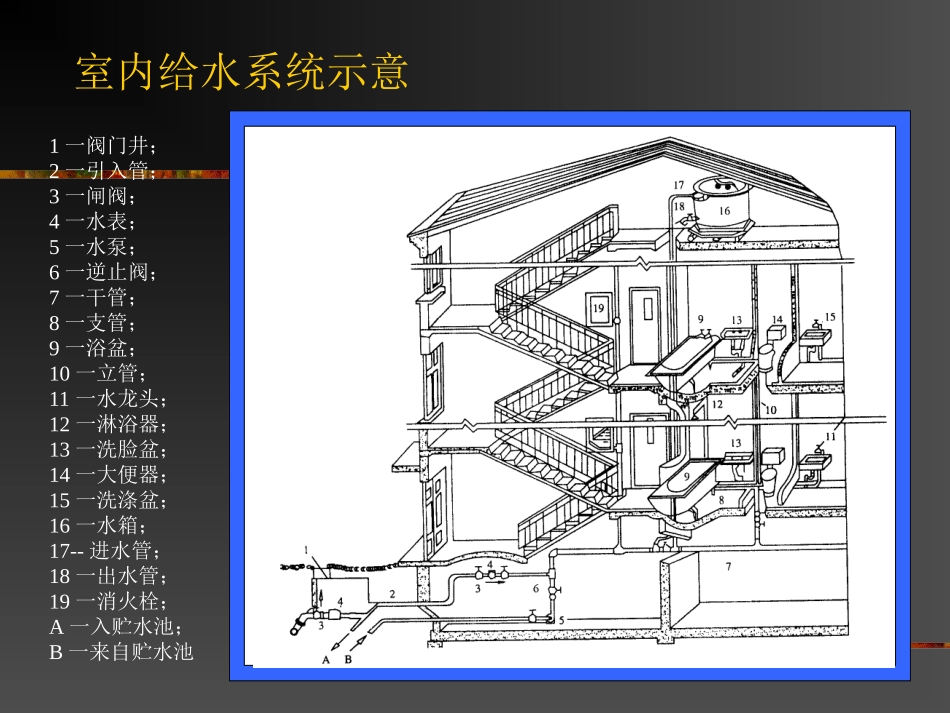

室内给水工程室内给水系统分类生活给水系统生产给水系统消防给水系统室内给水工程---室内给水系统给水系统的组成引入管水表接点管网系统给水附件升压和储水设备消防给水设备室内给水系统示意1一阀门井；2一引入管；3一闸阀；4一水表；5一水泵；6一逆止阀；7一干管；8一支管；9一浴盆；10一立管；11一水龙头；12一淋浴器；13一洗脸盆；14一大便器；15一洗涤盆；16一水箱；17--进水管；18一出水管；19一消火栓；A一入贮水池；B一来自贮水池低层建筑室内给水系统室内给水方式---低层建筑直接给水方式设水箱给水给水方式设水泵给水方式设水箱和水泵供水方式气压式给水方式变压式定压式低层建筑给水—直接给水方式低层建筑给水-设水箱给水方式设水箱给水方式优点这种给水方式的特点是水箱贮备一定量的水，在室外管网压力不足时不中断室内用水，供水较可靠，且充分利用室外管网水压，节省能源，安装和维护简单，投资较省。但需设高位水箱，增加了结构荷载，给建筑专业的立面处理带来一定的难度，若管理不当，水箱的水质易受到污染。低层建筑给水—设水泵给水方式设水泵给水方式说明但由于市政给水管理部门大多明确规定生活用水水泵不可直接从室外管网的管道上吸水，所以要设置贮水池。原因是强制抽水会使水泵附近室外管网的水压线猛降，严重时可使室外干管某些部位水压呈负值。这不仅会妨碍附近其他用户的正常供水，而且有可能损坏管道，让管外四周土壤中的细菌及污秽杂物进入管内，甚至被强行吸入管网，污染水质，这对用户的身体健康非常有害。当室内用水量不均匀时，经常采用变频调速水泵，这种水泵的构造与恒速水泵一样也是离心式水泵，不同的是配用变速配电装置，其转速可随时调节。调节水泵的转速可改变水泵的流量、扬程和功率，使水泵的出水量随时与管网的用水量相一致，对于不同的流量都可以处于较高效率范围内运行，以节约电能。控制变频调速水泵的运行需要一套自动控制装置。其简单的原理是：在水泵的出水管上装设压力检出传送器，将此压力值信号输入压力控制器，并与压力控制器内原先给定的压力值相比较，根据比较的差值信号来调节水泵的转速设水泵给水方式说明低层建筑给水---设水箱和水泵方式室外给水管网压力经常性或周期性不足，室内用水又不均匀时，可采用这种给水方式。这一方式利用水泵将水池中的水提升至高位。水箱内设水位继电器来控制水泵的开停。为利用市政管网压力，下部几层往往由室外管网直接供水，这种供水方式由于水池、水箱储有一定水量，停水停电时可延时供水，供水可靠，供水压力较稳定。但有水泵振动和噪声干扰。气压式给水方式气压式给水装置是利用密闭贮罐内空气的压缩或膨胀使水压力上升或下降的特点来调节和压送水量的给水装置，其作用相当于高位水箱或水塔。气压式给水装置可分为变压式和定压式两种。低层建筑供水—单罐变压式气压给水设备1一止回阀；2一水泵；3一气压水罐；4一压力信号器；5一液位信号器；6一控制器；7一补气装置；8一排气阀；9一安全阀低层建筑供水—单罐变压式气压给水设备水泵启动向用户供水，当水泵流量大于用户所需用水量时，多余的水进入水罐，罐内空气因被压缩而增压，直至高限（相当于最高水位）时，压力继电器会指令自动停泵。罐内水表面上的压缩空气压力将水输送至用户。当罐内水位下降至设计最低水位时，因罐内空气膨胀而减压，压力继电器又会指令自动开泵。罐内的水压是与压缩空气的体积成反比而变化的，故称变压式。它常用于中小型给水工程，可不设空气压缩机（在小型工程中，气和水可合用一罐），设备较定压式简单，但因压力有波动，故对保证用户用水的舒适性和泵的高速运行均是不利的.低层建筑供水—定压气压式给水方式l一止回间；2一水泵；3一气压水罐；4一压力信号器；5一液位信号器；6一控制器；7一压力调节阔；8一补气装置；9一排气阀；10一安全阀；11一贮气罐低层建筑供水—定压气压式给水方式当用户用水，水罐内水位下降时，空气压缩机即自动向气罐内补气，而气罐中的压缩空气又经自动调压阀（调节气压恒为定值）向水罐补气。当水位降至设计最低水...
