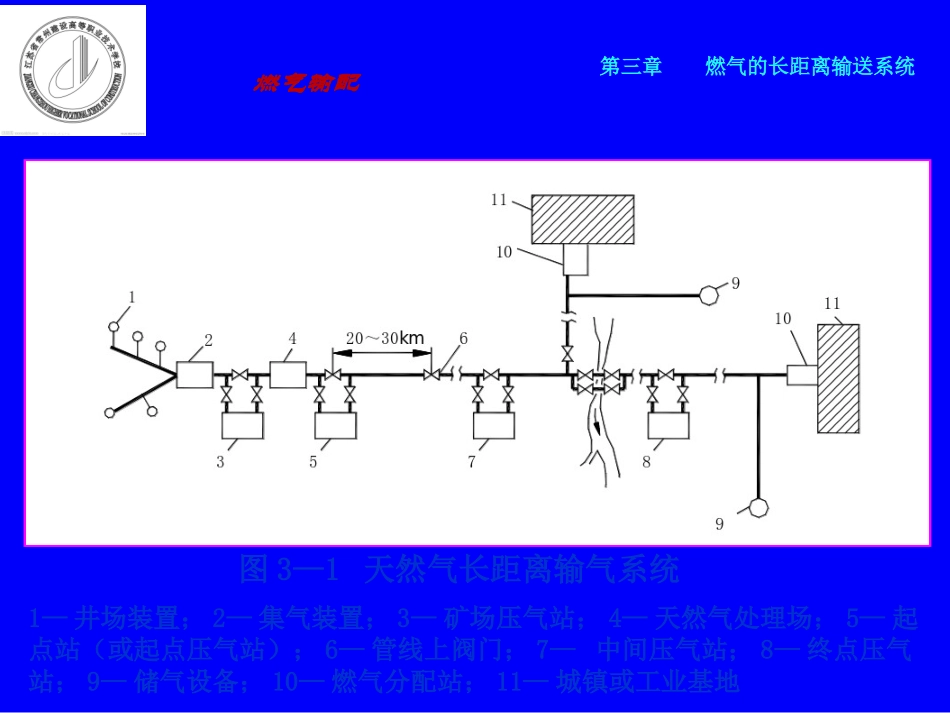

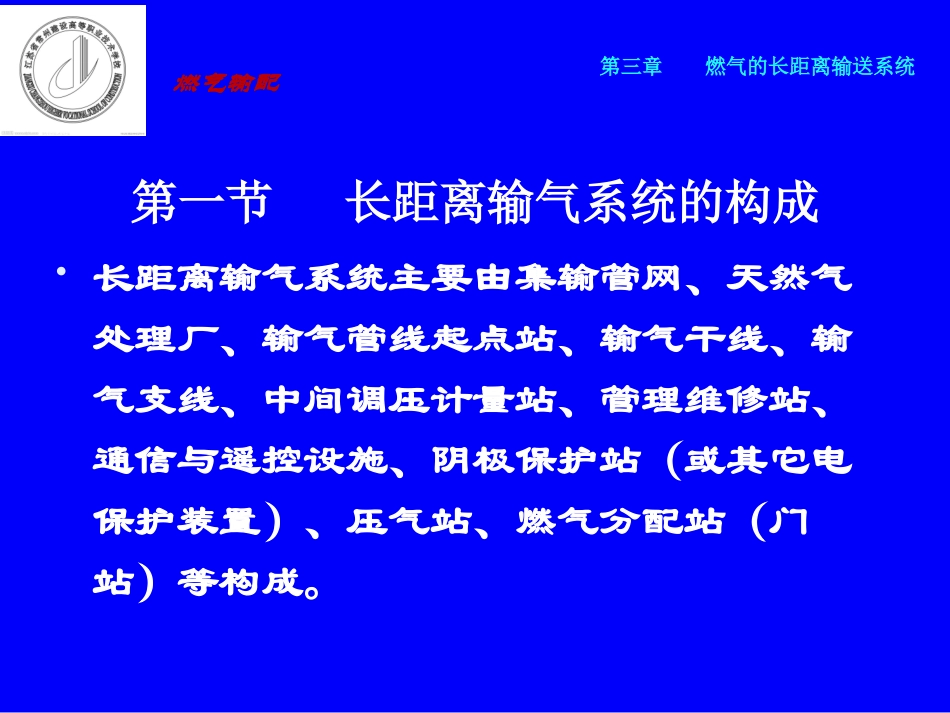

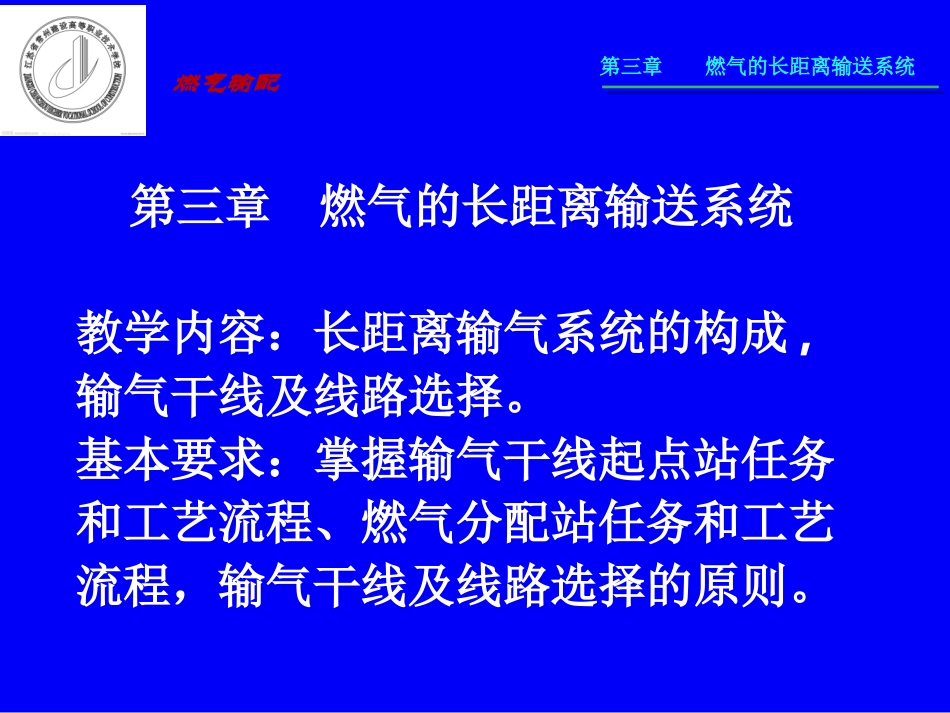

第三章燃气的长距离输送系统教学内容：长距离输气系统的构成,输气干线及线路选择。基本要求：掌握输气干线起点站任务和工艺流程、燃气分配站任务和工艺流程，输气干线及线路选择的原则。燃气输配第三章燃气的长距离输送系统第一节长距离输气系统的构成长距离输气系统主要由集输管网、天然气处理厂、输气管线起点站、输气干线、输气支线、中间调压计量站、管理维修站、通信与遥控设施、阴极保护站（或其它电保护装置）、压气站、燃气分配站（门站）等构成。燃气输配第三章燃气的长距离输送系统燃气输配第三章燃气的长距离输送系统图3—1天然气长距离输气系统1—井场装置；2—集气装置；3—矿场压气站；4—天然气处理场；5—起点站（或起点压气站）；6—管线上阀门；7—中间压气站；8—终点压气站；9—储气设备；10—燃气分配站；11—城镇或工业基地一、长距离输气管道的组成矿场压气站是将低压天然气增压至规定的压力；天然气处理厂可将天然气进行净化处理；输气干线起点站要保持输气压力平稳，对输送来的天然气进行除尘、调压和计量，然后送入长距离输气管线；在输气干线上，通常每隔一定距离设置一个中间压气站，以提高燃气压力，进行远距离输气；燃气分配站设置在燃气干管及其支管的终端，亦称为城市门站或终点调压计量站，是城镇、工业区分配管网的气源站，它接收长输管线输送来的燃气，经过除尘，将燃气压力调至城市高压环网或用户所需的压力，计量和加臭后送入城镇或工业区的管网。二、输气站的设置输气站的站址选择原则：•首先应遵守安全防火距离的规定；•同时应选在地势平坦、开阔地区，供电、给水排水、生活及交通要方便，避开山洪、滑坡等不良工程地质地段及其它不宜设站的地方；•在安全防火的允许范围内，站场应尽可能靠近城市居民点，并位于下风向；•输气站应设有生产操作和设备检修的作业通道及行车通道，并应有车行道与外界公路相通；•同时站场应有足够的面积，并为扩建留有必要的余地。图3—2输气干线起点站的流程1—进气管；2、6—汇气管；3—气液分离器；4—调压器；5—孔板流量计；7—清管用旁通管；8—燃气输出管；9—球阀；10—放空管；11—清管球发送装置；12—越站旁通管；13—分离器排污管；14—安全阀；15—压力表；16—温度计；17—绝缘法兰；18—清管球通过指示计；19—带声光讯号的电接点式压力表；20—放空阀燃气分配站（成都门站）合肥燃气储配站（门站）除尘（合肥门站）图3—3燃气分配站的流程1—进气管；2—安全阀；3、9—汇气管；4—除尘器；5—除尘器排污管；6—调压器；7—温度计；8—孔板流量计；10—压力表；11—干线放空管；12—清管球通过指示器；13—球阀；14—清管球接收装置；15—放空管；16—排污管；17—越站旁通管；18—绝缘法兰；19—电接点式压力表；20—加臭装置接球装置加臭（合肥门站）三、加臭加臭剂和燃气混合在一起后应具有特殊的臭味，不应对人体、管道或与其接触的材料有害，其燃烧产物不应对人体呼吸有害，并不应腐蚀或伤害与此燃烧产物经常接触的材料。加臭剂溶解于水的程度不应大于2.5%（质量分数）。加臭剂应有在空气中能察觉的加臭剂含量指标。常用加臭剂：乙硫醇（C2H5SH）、四氢噻吩（THT）、三丁基硫醇（TBM）等加臭的位置：有些在长输管线的起点站，而另一些在长输管线末端的燃气分配站，后者认为长输干线很少出现漏气，即使漏气也可采用其它方法很快发现。加臭的方法：滴入式和吸收式装置。滴入式是把加臭剂直接放入主管道中；吸收式是使部分燃气进入加臭器，被蒸发的加臭剂饱和，然后再返回主管道进行混合。§3-2输气管线及线路选择应尽量使管线在设计能力下工作，以提高管线的利用率。长输管线均采用钢管，连接方法为焊接，选用的钢管应具有良好的韧性和焊接性能。输气管道应采用埋地方式敷设，特殊地段也可采用土堤、架空等形式敷设。输气管线:输气线路选择符合下列要求：线路走向应根据地形、工程地质条件、沿线主要进气、供气点的地理位置以及交通运输、动力等条件，经多方案对比后，确定最优线路。(祥见P51）思考题1）长距离输气系统是如何构成的？2）输气干线起点站任务是什么？3）...
