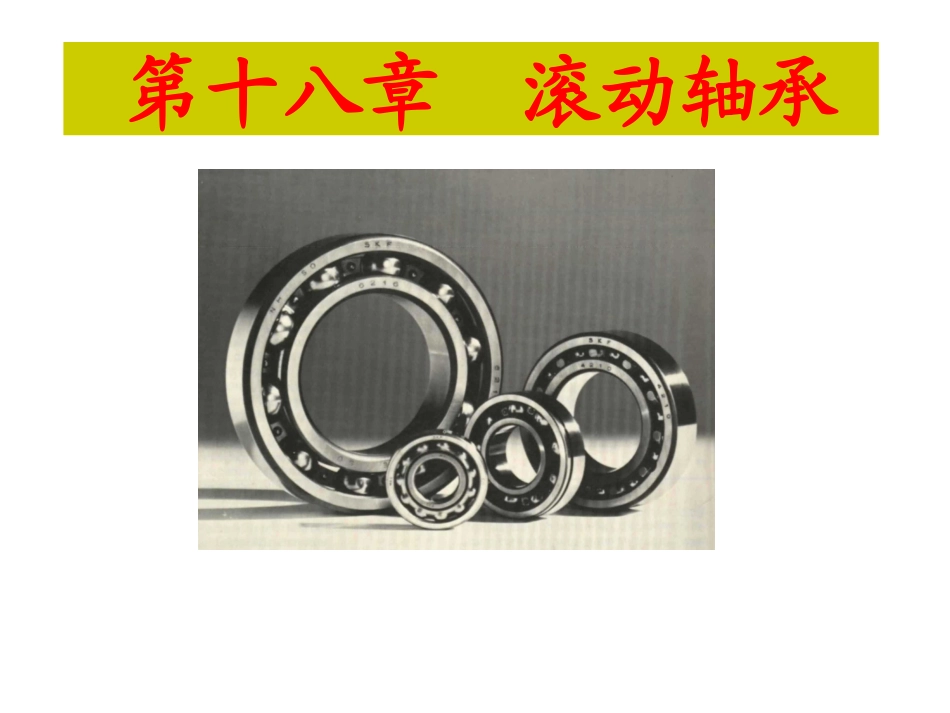

滚动轴承(第18章)VIP免费

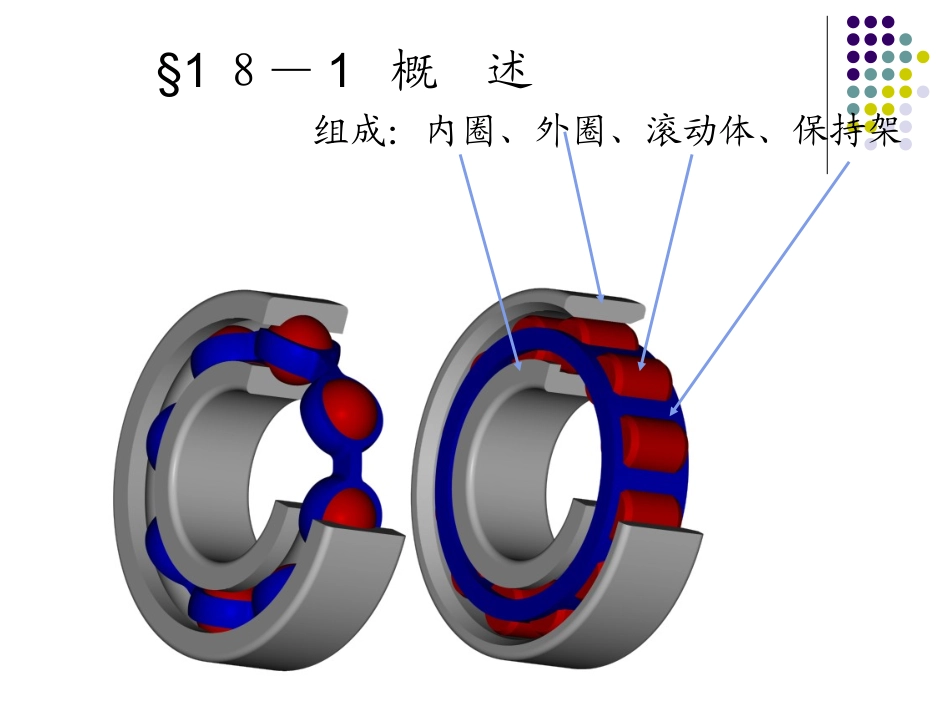

第十八章滚动轴承主要内容1、概述2、滚动轴承的代号3、滚动轴承的类型和选择4、滚动轴承的力分析、失效和计算准则5、滚动轴承的动载荷和寿命计算8、滚动轴承组合设计组成：内圈、外圈、滚动体、保持架§1８—1概述一、滚动轴承的构造保持架、外圈、内圈滚动体滚动体的形状二、滚动轴承的材料强度高且耐磨的合金钢，内圈、外圈、滚动体：轴承铬钢GCr15，硬度60－65HRC渗碳轴承钢：G20Cr2Ni4A保持架：低碳钢；铜、铝、工程塑料滑动轴承滚动轴承优点：优点：1）摩擦阻力矩较小，起动力矩小；2）径向游隙较小，运动精度高；3）可同时承受径向、轴向载荷,轴承组合较简单;4）便于密封、易于维护；5）不需有色金属，标准件，成本低。三、滚动轴承的特点缺点：缺点：1）承受冲击载荷能力差；2）振动、噪音较大；3）径向尺寸较大；4）高速重载下寿命较短；§1８—2滚动轴承的类型与选择一、滚动轴承的主要类型与特点接触角向心轴承径向力向心角接触轴承推力角接触轴承推力轴承径向力（主要）轴向力径向力轴向力（主要）轴向力按受载荷方向分：向心轴承、推力轴承、向心推力轴承滚子轴承——承载能力高，极限转速低滚针轴承————承载能力较高，径向尺寸小按滚动体形状：球轴承——承载能力低，极限转速高滚动轴承的主要类型、结构和特点14235NAN9670：双列角接触球轴承1：调心球轴承2：推力调心滚子轴承3：圆锥滚子轴承5：推力球轴承6：深沟球轴承7：角接触球轴承2：推力调心滚子轴承N：圆柱滚子轴承NA：滚针轴承4：双列深沟球轴承8：推力圆柱滚子轴承9：推力圆锥滚子轴承类型代号表滚动轴承主要类型代号表6深沟球轴承L直线轴承5推力球轴承U外球面球轴承4双列深沟球轴承NA滚针轴承3圆锥滚子轴承N圆柱滚子轴承29推力调心滚子轴承9推力圆锥滚子轴承2调心滚子轴承8推力滚子轴承1调心球轴承7角接触球轴承0双列角接触球轴承代号轴承类型代号轴承类型圆柱滚子轴承（N）圆柱滚子轴承（N）３．角接触球轴承——7００００２．圆锥滚子轴承——3００００二、滚动轴承的代号4．推力球轴承——5００００最常用几种：１．深沟球轴承——６００００基本代号基本代号前置代号后置代号前置代号基本代号后置代号五四三二一∣轴承分部件代号∣内径代号∣宽度系列代号∣直径系列代号∣类型代号∣其他代号∣公差等级代号∣特殊轴承材料代号∣保持架及材料代号∣密封与防尘代号∣内部结构代号∣游隙代号分部件：内圈L外圈保持架K滚动体表示轴承结构、形状、材料、公差等级等1、基本代号（1）轴承类型13567N—深沟球轴承—圆锥滚子轴承—角接触球轴承—调心球轴承—圆柱滚子轴承—推力球轴承基本代号右起五位（2）尺寸系列基本代号右起三、四位宽度系列——右起第四位0系列（正常宽度）可省略有时1系列也可省略数字0~9直径系列——右起第三位数字0~9（3）轴承的内径——右起一二位数字a)d=10,12,15,17mm时代号00010203b)d=20~480mm时d=代号×5(mm)基本代号五四三二一类型内径直径系列宽度系列多数正常系列可不标特殊情况6212N220833315E加强型E表示为增大承载能力进行结构改进的加强型深沟球轴承尺寸系列代号轴承内径08×5=40圆柱滚子轴承尺寸系列代号为２２圆锥滚子轴承尺寸系列代号为３３轴承内径15×5=75轴承内径12×5=60有时轴承需成对安装（配置代号）。面对面（/DF）背对背(/DB)串联(/DT)三、滚动轴承类型的选择工作载荷、转速、支承刚性、安装精度1）转速高，载荷小，旋转精度高→球轴承转速低，载荷大，或冲击载荷→滚子轴承2）主要受Fr→向心轴承主要受Fa，转速不高时→推力轴承——角接触球轴承7类（n较高时）同时受Fr和Fa均较大时——圆锥滚子轴承3类（n较低时）Fr较大，Fa较小时Fa较大，Fr较小时3）要求n
