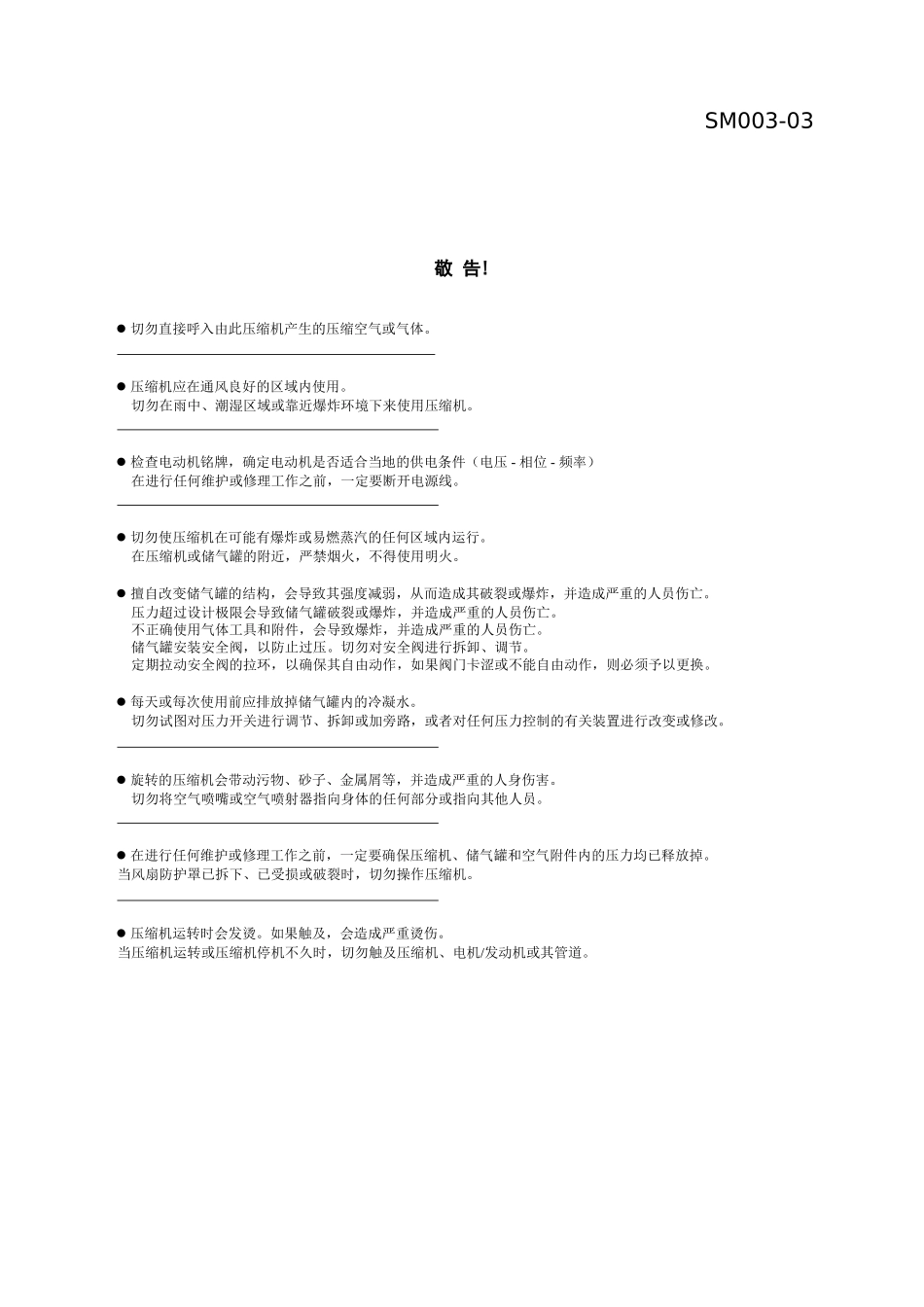

高压空气压缩机使用说明书Model:H0421H0621H0121H1031H0321南京恒达压缩机有限公司NANJINGHENGDACOMPRESSORCO.,LTD.SM003-03敬告!切勿直接呼入由此压缩机产生的压缩空气或气体。压缩机应在通风良好的区域内使用。切勿在雨中、潮湿区域或靠近爆炸环境下来使用压缩机。检查电动机铭牌，确定电动机是否适合当地的供电条件（电压-相位-频率）在进行任何维护或修理工作之前，一定要断开电源线。切勿使压缩机在可能有爆炸或易燃蒸汽的任何区域内运行。在压缩机或储气罐的附近，严禁烟火，不得使用明火。擅自改变储气罐的结构，会导致其强度减弱，从而造成其破裂或爆炸，并造成严重的人员伤亡。压力超过设计极限会导致储气罐破裂或爆炸，并造成严重的人员伤亡。不正确使用气体工具和附件，会导致爆炸，并造成严重的人员伤亡。储气罐安装安全阀，以防止过压。切勿对安全阀进行拆卸、调节。定期拉动安全阀的拉环，以确保其自由动作，如果阀门卡涩或不能自由动作，则必须予以更换。每天或每次使用前应排放掉储气罐内的冷凝水。切勿试图对压力开关进行调节、拆卸或加旁路，或者对任何压力控制的有关装置进行改变或修改。旋转的压缩机会带动污物、砂子、金属屑等，并造成严重的人身伤害。切勿将空气喷嘴或空气喷射器指向身体的任何部分或指向其他人员。在进行任何维护或修理工作之前，一定要确保压缩机、储气罐和空气附件内的压力均已释放掉。当风扇防护罩已拆下、已受损或破裂时，切勿操作压缩机。压缩机运转时会发烫。如果触及，会造成严重烫伤。当压缩机运转或压缩机停机不久时，切勿触及压缩机、电机/发动机或其管道。目录第一章概述应用第二章安装位置和基础进气管路机组安装起动器线路保险丝排气管路第三章调整自动启动和停止控制压力开关调整恒速控制第四章操作操作检查压缩机润滑润滑油更换润滑油使用建议电动机润滑和维护空气进气滤清器/消音器中间冷却器中间冷却器压力后冷却器安全阀启动卸载系统呼吸器管第五章故障检查说明第六章维修保养日常检查和维护概述气阀清洗皮带安装和调整力矩值长期停机的保护措施第七章选配件设备和附件单向阀自动冷凝排放阀定时自动冷凝水排放系统储气罐第八章H1031系列空压机控制原理第九章控制箱操作说明图1-1H1031型三级三缸高压空气压缩机图1-2H0621H0421型两级双缸高压空气压缩机第一级气缸盖进气滤清器/消音器冷凝管排水阀安全阀第二级气缸盖第一级压力表第二级压力表第三级气缸盖图1-3H0121型两级双缸高压空气压缩机图1-4压缩机机组示意图第一章概述应用恒达公司H0121.H0421和H0621型压缩机是专门用于空气压力要求在2.0MPa到3.5MPa的应用场合。H1031型压缩机专门用于空气压力要求为2.0MPa到7.0MPa的场合。实际空气输送范围从0.3m3/min到1.35m3/min。电调工作方式电调工作方式通常意味着机器工作至最高压力并停止,当压力降至设定的最低压力时,压缩机自动进入工作状态。工作时间通常不超过30分钟，或不少于10分钟。两次工作循环之间的停机时间是必需的，以便让压缩机冷却下来。停机时间至少应等于工作时间。定期检查和预防性维修是确保满意运行所必不可少的条件。H0121.H0421和H0621型压缩机为小型两级往复式压缩机，其压缩比和中间冷却器效率设计合理，高压空气源供应可靠。基本原理：空气通过进气滤清器和进气阀进入第一级气缸。在气缸内被压缩，并通过一级排气阀排到中间冷却器，并由风扇轮的作用使压缩空气在中间冷却器翅片管中散热、冷却。第二级进气阀吸入冷却空气，送入第二级气缸，并在气缸内空气被被进一步压缩到最高压力。并通过后冷却器和冷凝水分离器排到外部系统。H1031型压缩机是一种小型三级往复式压缩机，其压缩比和中间冷却器效率设计合理，高压空气源供应可靠。基本原理:空气通过进气滤清器和进气阀进入第一气缸。在气缸内压缩并通过排气阀将空气排到中间冷却器，通过风扇使压缩空气在中间冷却器的翅片管中散热、冷却。冷却空气通过第二级进气阀进入第二级气缸，在气缸内被进一步压缩为更高压力。并通过第二级排气阀、第二级中间冷却器、冷凝槽和第三级进气阀，进入第三级气缸中，同时被压缩最终额定压力，并...
